Softing CableMaster CM400 Handbuch Seite 26

CableMaster 400
ANHANG:

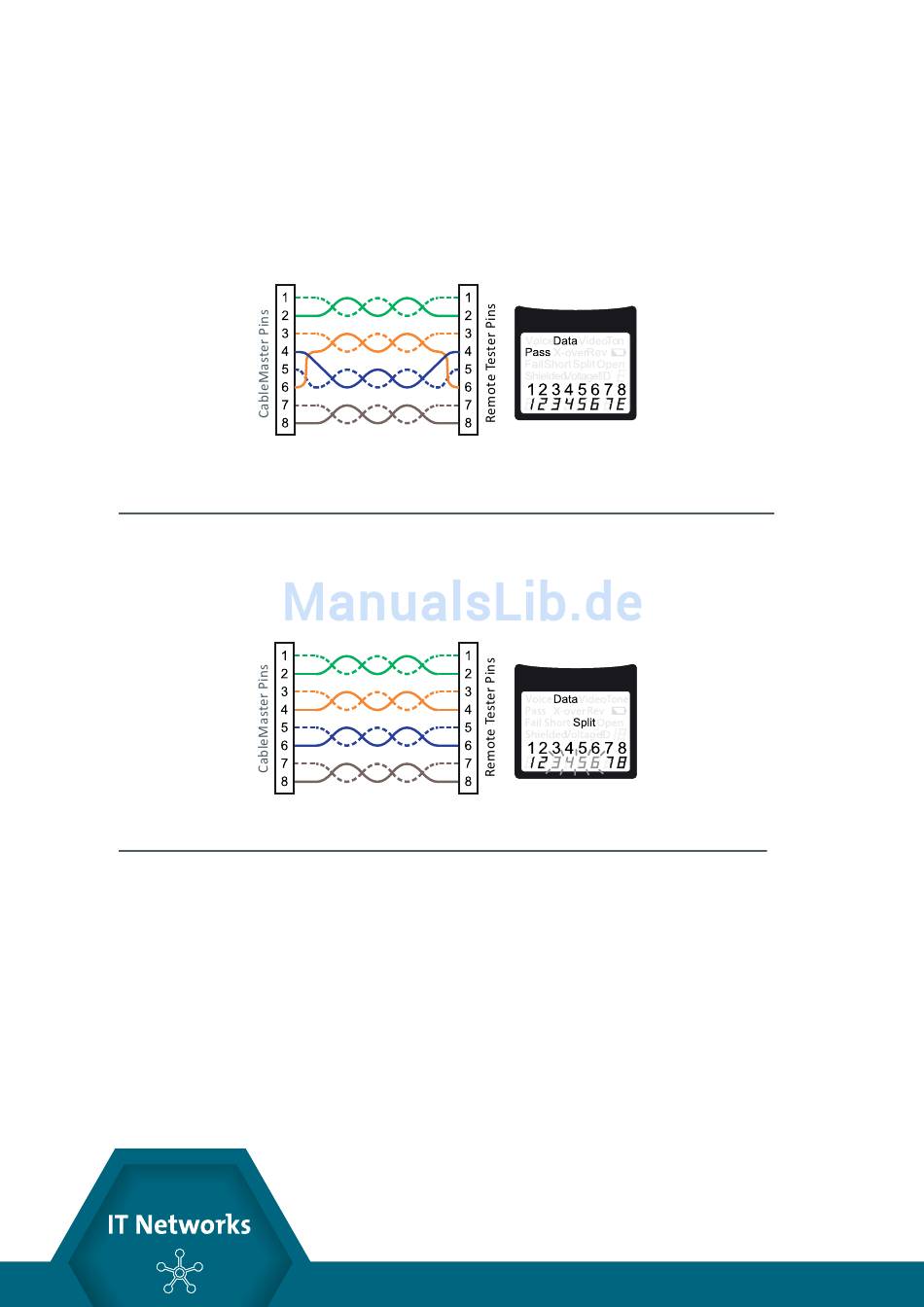

VERDRAHTUNGSPLAN UND BILDSCHIRMANZEIGE
Verdrahtungsplan Bildschirmanzeige
KORREKT NACH T568A AUFGELEGTES DATENKABEL
T568BistelektrischidentischzuT568A,jedochsinddasgrüneunddasorangefarbene
Paargetauscht.BeideAuflegeschematafunktionieren,solangeanbeidenKabelenden
dasgleicheAuflegeschemaangewandtwird.AndernfallsentstehteinKreuzkabel.
IndiesemFallerscheintdas"X-over"SymbolunddiefehlerhaftaufgelegtenAdern
blinkenimVerdrahtungsplan.
T568A DATENKABEL MIT SPLIT-PAIR FEHLER
EinhäufigerFehlerbeimAuflegeneinesKabelsbestehtdarin,alleDrähteinder
Pinfolge1-2,3-4,5-6,7-8aufzulegen.DasergibteinenkorrektenDurchgang,dochaus
KompatibilitätsgründenmussdiePaarzuordnungaufdenPins3-6und4-5inderMitte
desSteckverbinderserfolgen.
SinddieAdernpaarenichtentsprechenddemVerdrahtungsstandardaufgelegt,
erscheintein"Split-Pair"Fehler.DiefehlerhaftaufgelegtenAdernpaareblinkenim
Verdrahtungsplan.
26
http://itnetworks.softing.com
