EX
EX-
EX
-
-
1125
1125
1125
ANSCHLÜSSE
USB 3.0 B-Buchse:
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede
zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
1125 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Verbinden Sie das mitgelieferte USB 3.0 Kabel mit der USB B-Buchse des Hub´s.
2.
Schließen Sie jetzt den Stromanschluss des mitgelieferten Netzteils an die Buchse
des Hub´s an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
3.
Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB 3.0 Kabels
mit der A-Buchse an Ihrem PC.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1125
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgenden
Eintrag sehen:
Ist dieser oder ähnliche Einträge vorhanden, ist die EX-1125 richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht
faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinter-
lassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder
nasses Tuch!
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
1125
1125
1125
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt
einstecken.
Deutsch
Deutsch
Deutsch

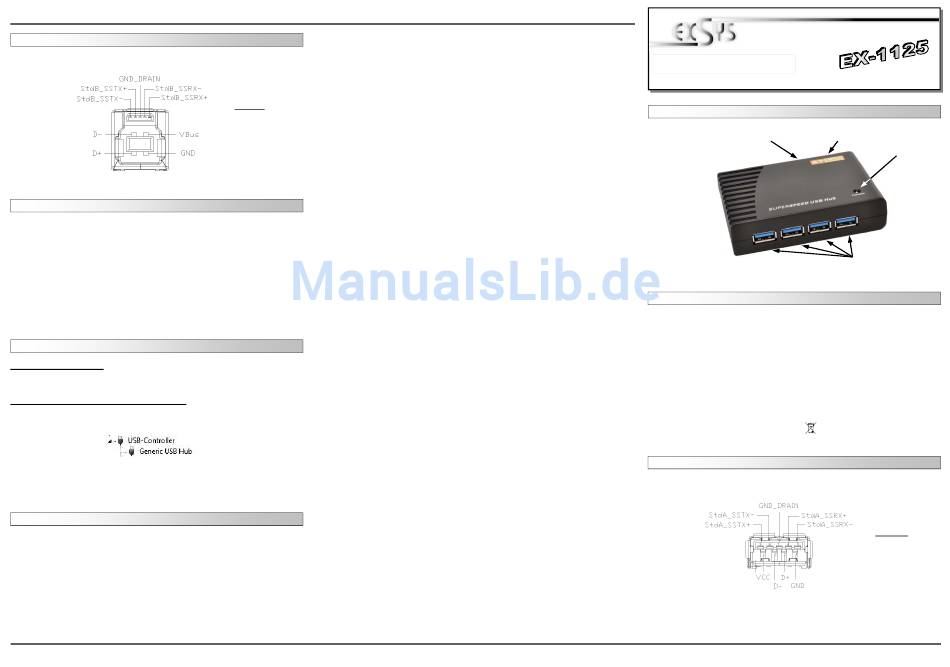

LAYOUT
DESCRIPTION & TECHNICAL INFORMATION
The EX-1125 is a plug & play high-speed USB 3.0 hub for 4 USB devices. The EX-1125
provides 4 ports for USB devices and 1 uplink port for PC. Via a external power supply it
is possible to provide a maximum of 900mA on each USB port. The EX-1125 design
fully utilize the VIA chipset, which represents the latest in high speed USB interface
technology. It provides a secure and very high data transfer on each single port. It uses
data transfer rates up to 5Gbit/s! The EX-1125 support the Self Powered and Bus Pow-
ered mode. It is not possible to change the address or IRQ settings manually, they will
be obtained automatically by the system (BIOS) and operating system.
Compatibility:
Operating System:
Connectors:
Extent of delivery: EX-1125, Manual, USB 3.0 Cable, Power Supply
Certificates:
CONNECTORS
USB 3.0 A-Port:
3
User Manual
User Manual
Vers. 1.0 / 23.10.13
USB B-Port for
5V DC Connector for
Host PC
included Power Supply
USB 1.1, 2.0 & 3.0
All OS
4x USB 3.0 A-Port, 1x USB 3.0 B-Port, 1x 5V Connector
CE / FCC / RoHS / WEEE
CE CE
CE
DE97424562 / WHQL
4
Power LED
USB 1-4:
4 x External USB 3.0
A-Port for Devices
Attention!
Never plug in with
force or in wrong
direction.
