2

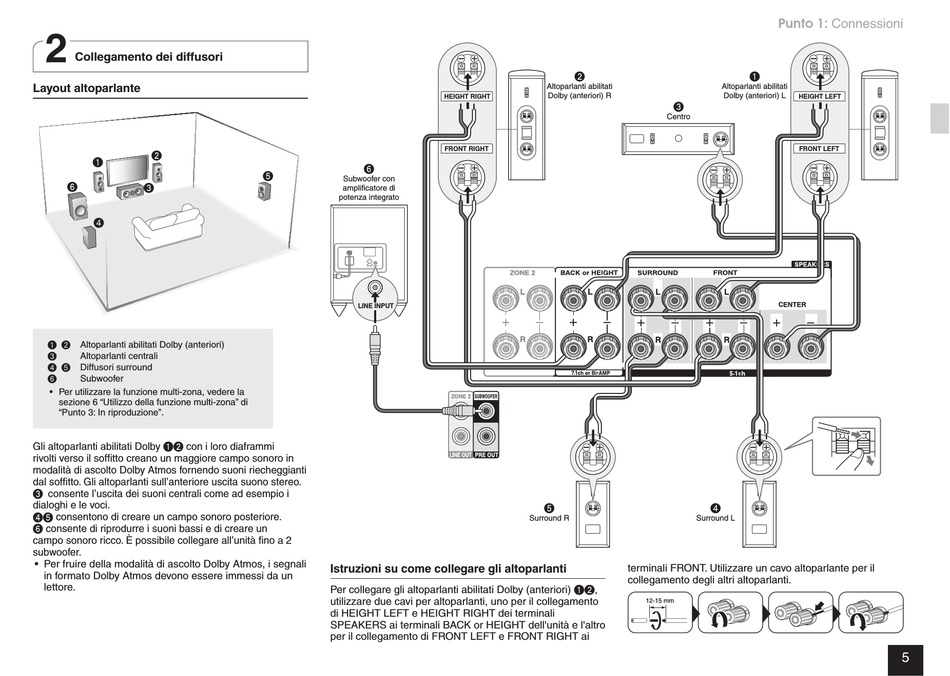

Collegamento dei diffusori
Layout altoparlante
#
"
'
$
%
" #
Altoparlanti abilitati Dolby (anteriori)
$
Altoparlanti centrali
% &
Diffusori surround
'
Subwoofer
Per utilizzare la funzione multi-zona, vedere la
sezione 6 "Utilizzo della funzione multi-zona" di
"Punto 3: In riproduzione".
Gli altoparlanti abilitati Dolby "# con i loro diaframmi
rivolti verso il soffitto creano un maggiore campo sonoro in
modalità di ascolto Dolby Atmos fornendo suoni riecheggianti
dal soffitto. Gli altoparlanti sull'anteriore uscita suono stereo.
$ consente l'uscita dei suoni centrali come ad esempio i
dialoghi e le voci.
%& consentono di creare un campo sonoro posteriore.
' consente di riprodurre i suoni bassi e di creare un
campo sonoro ricco. È possibile collegare all'unità fino a 2
subwoofer.
Per fruire della modalità di ascolto Dolby Atmos, i segnali
in formato Dolby Atmos devono essere immessi da un
lettore.
'
&
Subwoofer con
amplificatore di
potenza integrato
LINE INPUT
Istruzioni su come collegare gli altoparlanti
Per collegare gli altoparlanti abilitati Dolby (anteriori) "# ,
utilizzare due cavi per altoparlanti, uno per il collegamento
di HEIGHT LEFT e HEIGHT RIGHT dei terminali
SPEAKERS ai terminali BACK or HEIGHT dell'unità e l'altro
per il collegamento di FRONT LEFT e FRONT RIGHT ai
#
Altoparlanti abilitati
Dolby (anteriori) R
HEIGHT RIGHT
FRONT RIGHT
&
Surround R
Punto 1: Connessioni
"
Altoparlanti abilitati
Dolby (anteriori) L
HEIGHT LEFT
$
Centro
FRONT LEFT
%
Surround L
terminali FRONT. Utilizzare un cavo altoparlante per il
collegamento degli altri altoparlanti.
12-15 mm
