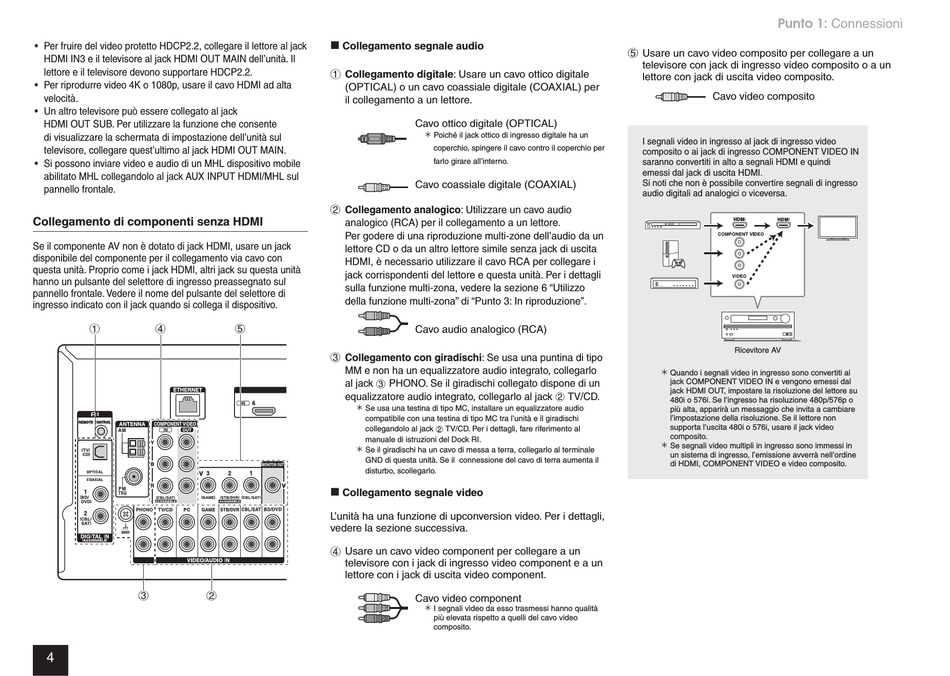

Per fruire del video protetto HDCP2.2, collegare il lettore al jack
HDMI IN3 e il televisore al jack HDMI OUT MAIN dell'unità. Il
lettore e il televisore devono supportare HDCP2.2.
Per riprodurre video 4K o 1080p, usare il cavo HDMI ad alta
velocità.
Un altro televisore può essere collegato al jack
HDMI OUT SUB. Per utilizzare la funzione che consente
di visualizzare la schermata di impostazione dell'unità sul
televisore, collegare quest'ultimo al jack HDMI OUT MAIN.
Si possono inviare video e audio di un MHL dispositivo mobile
abilitato MHL collegandolo al jack AUX INPUT HDMI/MHL sul
pannello frontale.
Collegamento di componenti senza HDMI
Se il componente AV non è dotato di jack HDMI, usare un jack
disponibile del componente per il collegamento via cavo con
questa unità. Proprio come i jack HDMI, altri jack su questa unità
hanno un pulsante del selettore di ingresso preassegnato sul
pannello frontale. Vedere il nome del pulsante del selettore di
ingresso indicato con il jack quando si collega il dispositivo.
1 4
3 2
4
Collegamento segnale audio
1
Collegamento digitale: Usare un cavo ottico digitale
(OPTICAL) o un cavo coassiale digitale (COAXIAL) per
il collegamento a un lettore.
2
Collegamento analogico: Utilizzare un cavo audio
analogico (RCA) per il collegamento a un lettore.
Per godere di una riproduzione multi-zone dell'audio da un
lettore CD o da un altro lettore simile senza jack di uscita
HDMI, è necessario utilizzare il cavo RCA per collegare i
jack corrispondenti del lettore e questa unità. Per i dettagli
sulla funzione multi-zona, vedere la sezione 6 "Utilizzo
della funzione multi-zona" di "Punto 3: In riproduzione".
5
3
Collegamento con giradischi: Se usa una puntina di tipo
MM e non ha un equalizzatore audio integrato, collegarlo
al jack 3 PHONO. Se il giradischi collegato dispone di un
equalizzatore audio integrato, collegarlo al jack 2 TV/CD.
Se usa una testina di tipo MC, installare un equalizzatore audio
compatibile con una testina di tipo MC tra l'unità e il giradischi
collegandolo al jack 2 TV/CD. Per i dettagli, fare riferimento al
manuale di istruzioni del Dock RI.
Se il giradischi ha un cavo di messa a terra, collegarlo al terminale
GND di questa unità. Se il connessione del cavo di terra aumenta il
disturbo, scollegarlo.
Collegamento segnale video
L'unità ha una funzione di upconversion video. Per i dettagli,
vedere la sezione successiva.
4
Usare un cavo video component per collegare a un
televisore con i jack di ingresso video component e a un
lettore con i jack di uscita video component.
Cavo ottico digitale (OPTICAL)
Poiché il jack ottico di ingresso digitale ha un
coperchio, spingere il cavo contro il coperchio per
farlo girare all'interno.
Cavo coassiale digitale (COAXIAL)
Cavo audio analogico (RCA)
Cavo video component
I segnali video da esso trasmessi hanno qualità
più elevata rispetto a quelli del cavo video
composito.
Punto 1: Connessioni
5
Usare un cavo video composito per collegare a un
televisore con jack di ingresso video composito o a un
lettore con jack di uscita video composito.
Cavo video composito
I segnali video in ingresso al jack di ingresso video
composito o ai jack di ingresso COMPONENT VIDEO IN
saranno convertiti in alto a segnali HDMI e quindi
emessi dal jack di uscita HDMI.
Si noti che non è possibile convertire segnali di ingresso
audio digitali ad analogici o viceversa.
Ricevitore AV
Quando i segnali video in ingresso sono convertiti ai
jack COMPONENT VIDEO IN e vengono emessi dal
jack HDMI OUT, impostare la risoluzione del lettore su
480i o 576i. Se l'ingresso ha risoluzione 480p/576p o
più alta, apparirà un messaggio che invita a cambiare
l'impostazione della risoluzione. Se il lettore non
supporta l'uscita 480i o 576i, usare il jack video
composito.
Se segnali video multipli in ingresso sono immessi in
un sistema di ingresso, l'emissione avverrà nell'ordine
di HDMI, COMPONENT VIDEO e video composito.
