Punto 1: Connessioni
Personal computer
HDMI
OUT
Console per giochi
1

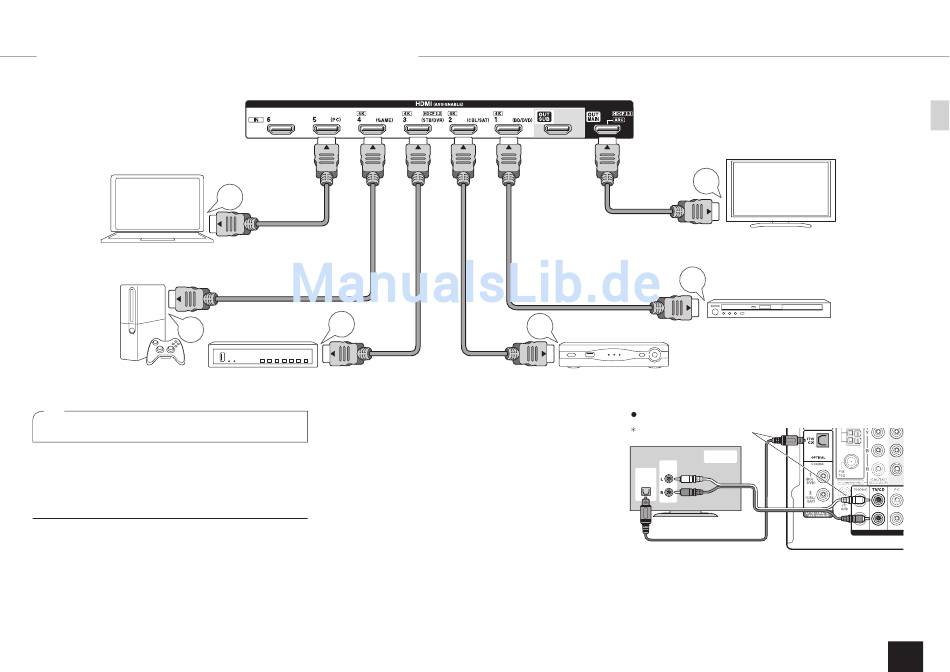

Collegamento di TV e lettori
Importante: Il cavo di alimentazione deve essere
collegato solo dopo che sono stati completati tutti gli altri
collegamenti.
Collegamento cavo HDMI
L'unità ha molti HDMI jack sul pannello posteriore e ciascuno
di essi corrisponde a un pulsante del selettore di ingresso con
lo stesso nome sul pannello frontale. Per esempio, un lettore
Blu-ray Disc sarà collegato al jack HDMI IN1 e il pulsante BD/
DVD sul pannello frontale sarà usato per ascoltare il suono in
riproduzione (se il lettore è compatibile con CEC, l'ingresso sarà
modificato automaticamente). Se si aggiunge un ulteriore lettore
Blu-ray Disc, è possibile utilizzare qualsiasi altro jack diverso
da HDMI IN1. È possibile cambiare l'attribuzione dei jack di
HDMI
OUT
Cavo HDMI
HDMI
OUT
Decoder/videoregistratore
digitale, ecc.
ingresso e dei pulsanti del selettore di ingresso. Per informazioni
su come eseguire le impostazioni, vedere il Manuale Avanzato.
Per collegare il televisore e l'unità, collegare il jack
HDMI OUT MAIN dell'unità e il jack HDMI IN del televisore
con un cavo HDMI. Con questo collegamento, è possibile
visualizzare la schermata di impostazioni dell'unità sul
televisore o trasmettere segnali video/audio dal lettore al
televisore. Se il televisore supporta ARC (Audio Return
Channel), è possibile riprodurre il suono del televisore tramite
gli altoparlanti del ricevitore AV solo con questo collegamento.
Se il proprio televisore non supporta ARC, è necessaria, oltre al
collegamento del jack HDMI OUT MAIN, è necessario collegare
un cavo ottico digitale tra il jack ottico di uscita audi digitale del
televisore e il jack DIGITAL IN OPTICAL dell'unità, oppure un
cavo RCA per collegare il jack uscita audio del televisore e il jack
VIDEO/AUDIO IN TV/CD dell'unità.
HDMI
IN
Per usare la funzione ARC, collegarsi al
jack HDMI ARC compatibile del televisore
ed effettuare una impostazione adeguata
sull'unità. Vedere "2nd Step: Source
Connection" del "Punto 2: Impostazione".
HDMI
OUT
HDMI
OUT
Decoder via satellite/via
cavo, ecc.
Collegamento audio con un televisore che non supporta ARC
Selezionare un collegamento
adatto al televisore.
AUDIO
OUT
DIGITAL
OPTICAL
OUT
L'unità supporta la funzione HDMI Through che permette la
trasmissione dai lettori al televisore anche se l'unità si trova
in standby. Si devono modificare le impostazioni per abilitare
il collegamento delle selezione ingresso con un dispositivo
compatibile CEC, il collegamento con l'ARC compatibile e la
funzione HDMI Through. Vedere "2nd Step : Source Connection"
del Punto 2: Impostazione".
TV
Lettore Blu-ray Disc/DVD
TV
3
