5.3

Allgemein

WIG-Schweißbrenner sind über das Schlauchpaket mit der Stromquelle verbunden. Durch das
Schlauchpaket verläuft:
• die Schweißstromleitung,
• die Schutzgaszuführung sowie
• die Steuerleitung.
Bei wassergekühlten WIG-Schweißbrennern verlaufen auch die Leitungen
• Kühlmittelzuführung und
• Kühlmittelrückführung
durch das Schlauchpaket.
Der Schweißzusatz wird beim WIG-Schweißen meist stabförmig per Hand zugeführt. Bei
vollmechanischen Geräten wird der Schweißzusatz drahtförmig durch ein separates Drahtvorschubgerät
zugeführt.
5.4

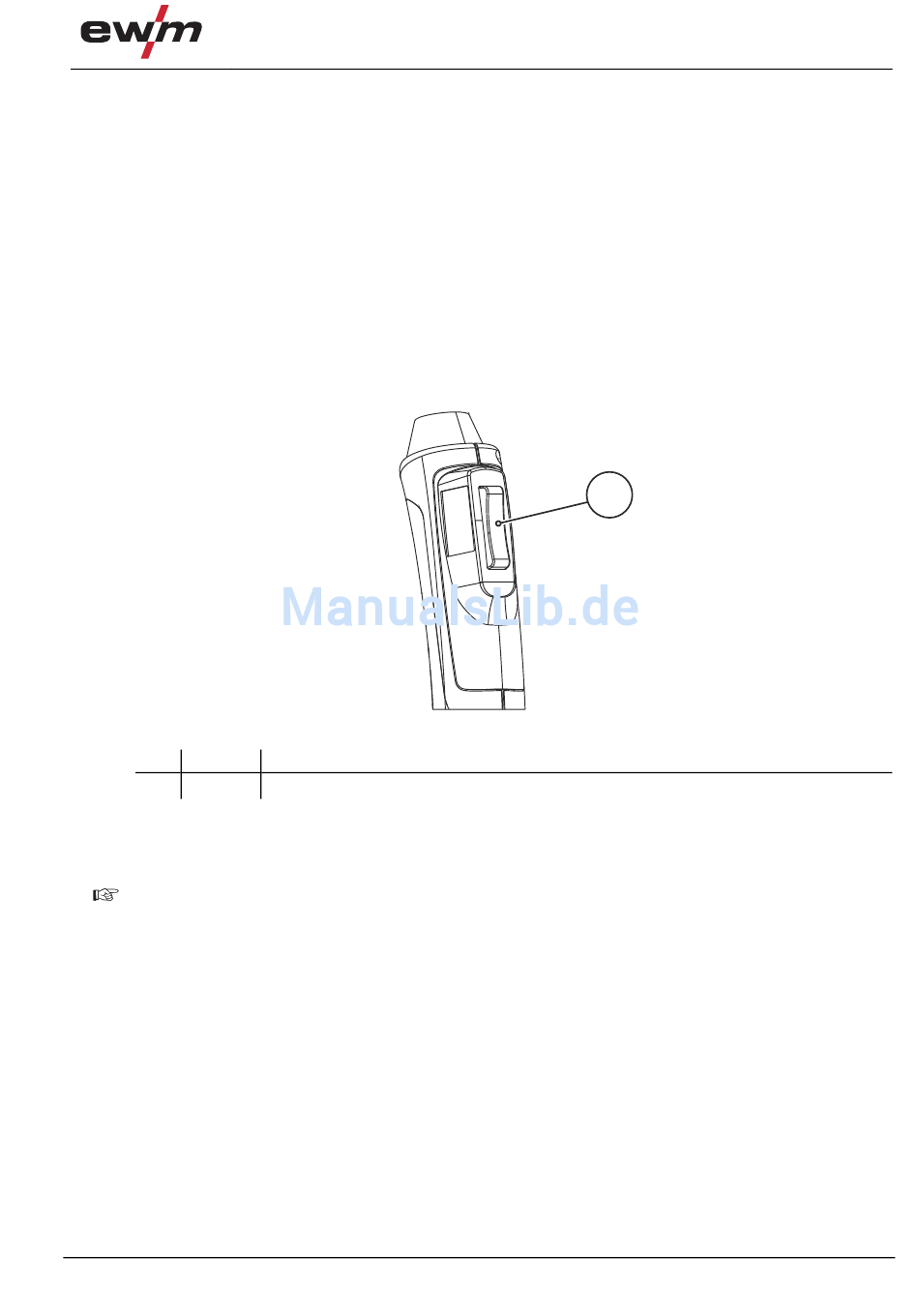

WIG-Brenner

Pos. Symbol
1
WIG-Brenner sind mit einem Brennertaster ausgerüstet. Mit dem Taster kann
• der Schweißstrom ein- und ausgeschaltet werden und
• während dem Schweißen durch Tippen der Strom auf einen Absenkstrom verringert werden.
Kurzes Antippen des Brennertasters um eine Funktionsänderung herbeizuführen.
Der eingestellte Brennermodus bestimmt die Funktionsweise der Tipp-Funktion.
099-011445-EW500
14.04.2016
Beschreibung 0
Brennertaster
Aufbau und Funktion
1
Abbildung 5-3
