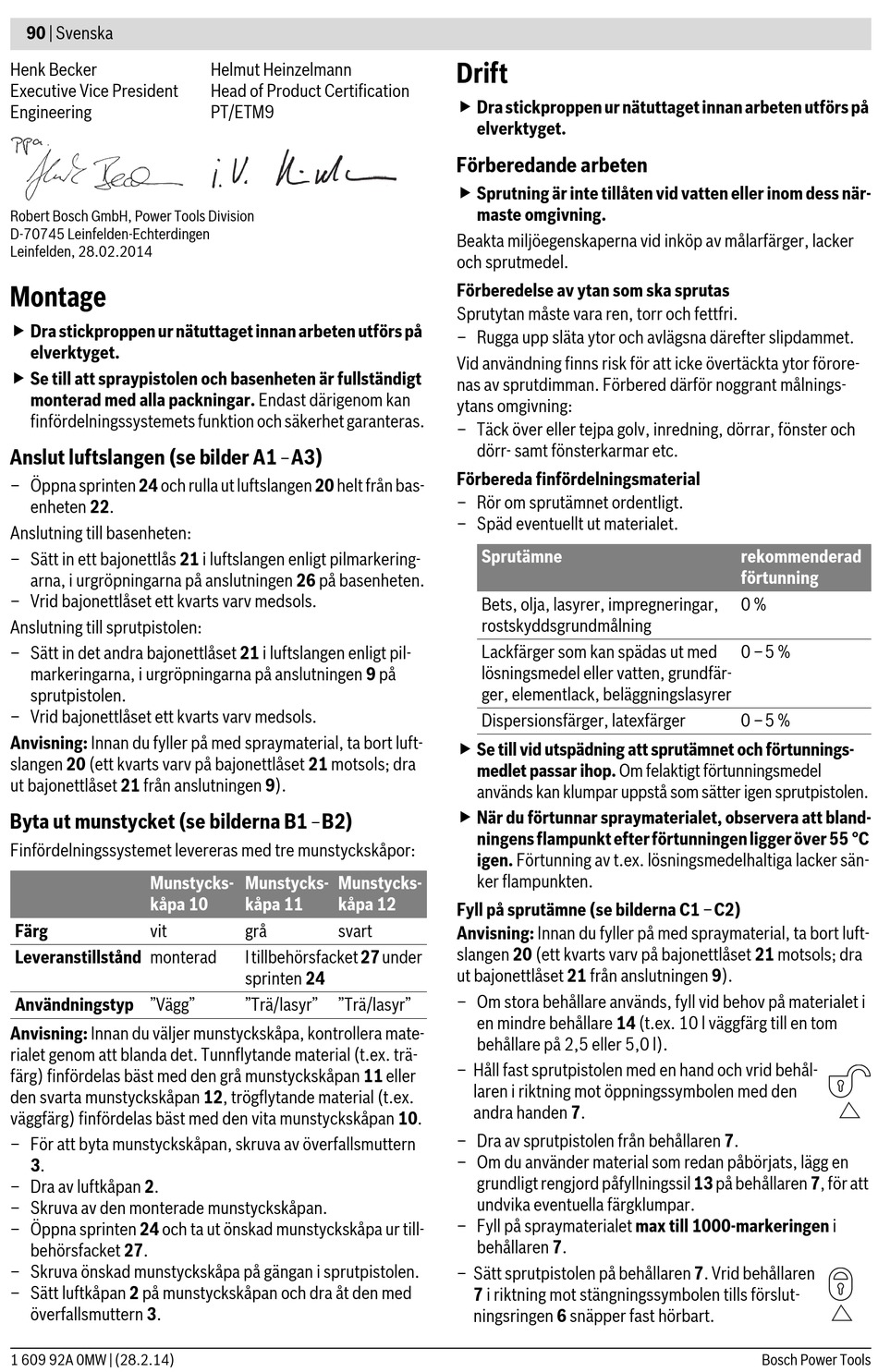

Montage
 Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
 Se till att spraypistolen och basenheten är fullständigt
monterad med alla packningar. Endast därigenom kan
finfördelningssystemets funktion och säkerhet garanteras.
Anslut luftslangen (se bilder A1
– Öppna sprinten 24 och rulla ut luftslangen 20 helt från bas-
enheten 22.
Anslutning till basenheten:
– Sätt in ett bajonettlås 21 i luftslangen enligt pilmarkering-
arna, i urgröpningarna på anslutningen 26 på basenheten.
– Vrid bajonettlåset ett kvarts varv medsols.
Anslutning till sprutpistolen:
– Sätt in det andra bajonettlåset 21 i luftslangen enligt pil-
markeringarna, i urgröpningarna på anslutningen 9 på
sprutpistolen.
– Vrid bajonettlåset ett kvarts varv medsols.
Anvisning: Innan du fyller på med spraymaterial, ta bort luft-
slangen 20 (ett kvarts varv på bajonettlåset 21 motsols; dra
ut bajonettlåset 21 från anslutningen 9).
Byta ut munstycket (se bilderna B1
Finfördelningssystemet levereras med tre munstyckskåpor:
Munstycks-
kåpa 10
Färg vit
Leveranstillstånd monterad
Användningstyp "Vägg"
Anvisning: Innan du väljer munstyckskåpa, kontrollera mate-
rialet genom att blanda det. Tunnflytande material (t.ex. trä-
färg) finfördelas bäst med den grå munstyckskåpan 11 eller
den svarta munstyckskåpan 12, trögflytande material (t.ex.
väggfärg) finfördelas bäst med den vita munstyckskåpan 10.
– För att byta munstyckskåpan, skruva av överfallsmuttern
3.
– Dra av luftkåpan 2.
– Skruva av den monterade munstyckskåpan.
– Öppna sprinten 24 och ta ut önskad munstyckskåpa ur till-
behörsfacket 27.
– Skruva önskad munstyckskåpa på gängan i sprutpistolen.
– Sätt luftkåpan 2 på munstyckskåpan och dra åt den med
överfallsmuttern 3.
1 609 92A 0MW | (28.2.14)
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
A3)
–
B2)
–
Munstycks- Munstycks-
kåpa 11 kåpa 12
grå svart
I tillbehörsfacket 27 under
sprinten 24
"Trä/lasyr" "Trä/lasyr"
Drift
 Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Förberedande arbeten
 Sprutning är inte tillåten vid vatten eller inom dess när-
maste omgivning.
Beakta miljöegenskaperna vid inköp av målarfärger, lacker
och sprutmedel.
Förberedelse av ytan som ska sprutas
Sprutytan måste vara ren, torr och fettfri.
– Rugga upp släta ytor och avlägsna därefter slipdammet.
Vid användning finns risk för att icke övertäckta ytor förore-
nas av sprutdimman. Förbered därför noggrant målnings-
ytans omgivning:
– Täck över eller tejpa golv, inredning, dörrar, fönster och
dörr- samt fönsterkarmar etc.
Förbereda finfördelningsmaterial
– Rör om sprutämnet ordentligt.
– Späd eventuellt ut materialet.
Sprutämne
Bets, olja, lasyrer, impregneringar,
rostskyddsgrundmålning
Lackfärger som kan spädas ut med
lösningsmedel eller vatten, grundfär-
ger, elementlack, beläggningslasyrer
Dispersionsfärger, latexfärger
 Se till vid utspädning att sprutämnet och förtunnings-
medlet passar ihop. Om felaktigt förtunningsmedel
används kan klumpar uppstå som sätter igen sprutpistolen.
 När du förtunnar spraymaterialet, observera att bland-
ningens flampunkt efter förtunningen ligger över 55 °C
igen. Förtunning av t.ex. lösningsmedelhaltiga lacker sän-
ker flampunkten.
Fyll på sprutämne (se bilderna C1 –C2)
Anvisning: Innan du fyller på med spraymaterial, ta bort luft-
slangen 20 (ett kvarts varv på bajonettlåset 21 motsols; dra
ut bajonettlåset 21 från anslutningen 9).
– Om stora behållare används, fyll vid behov på materialet i
en mindre behållare 14 (t.ex. 10 l väggfärg till en tom
behållare på 2,5 eller 5,0 l).
– Håll fast sprutpistolen med en hand och vrid behål-
laren i riktning mot öppningssymbolen med den
andra handen 7.
– Dra av sprutpistolen från behållaren 7.
– Om du använder material som redan påbörjats, lägg en
grundligt rengjord påfyllningssil 13 på behållaren 7, för att
undvika eventuella färgklumpar.
– Fyll på spraymaterialet max till 1000-markeringen i
behållaren 7.
– Sätt sprutpistolen på behållaren 7. Vrid behållaren
7 i riktning mot stängningssymbolen tills förslut-
ningsringen 6 snäpper fast hörbart.
rekommenderad
förtunning
0 %
0 –5 %
0 –5 %
