RESOL DeltaSol Plus
Universeller Temperaturdifferenzregler
mit integrierter Wärmemengenzählung
Montage- und Bedienungsanleitung

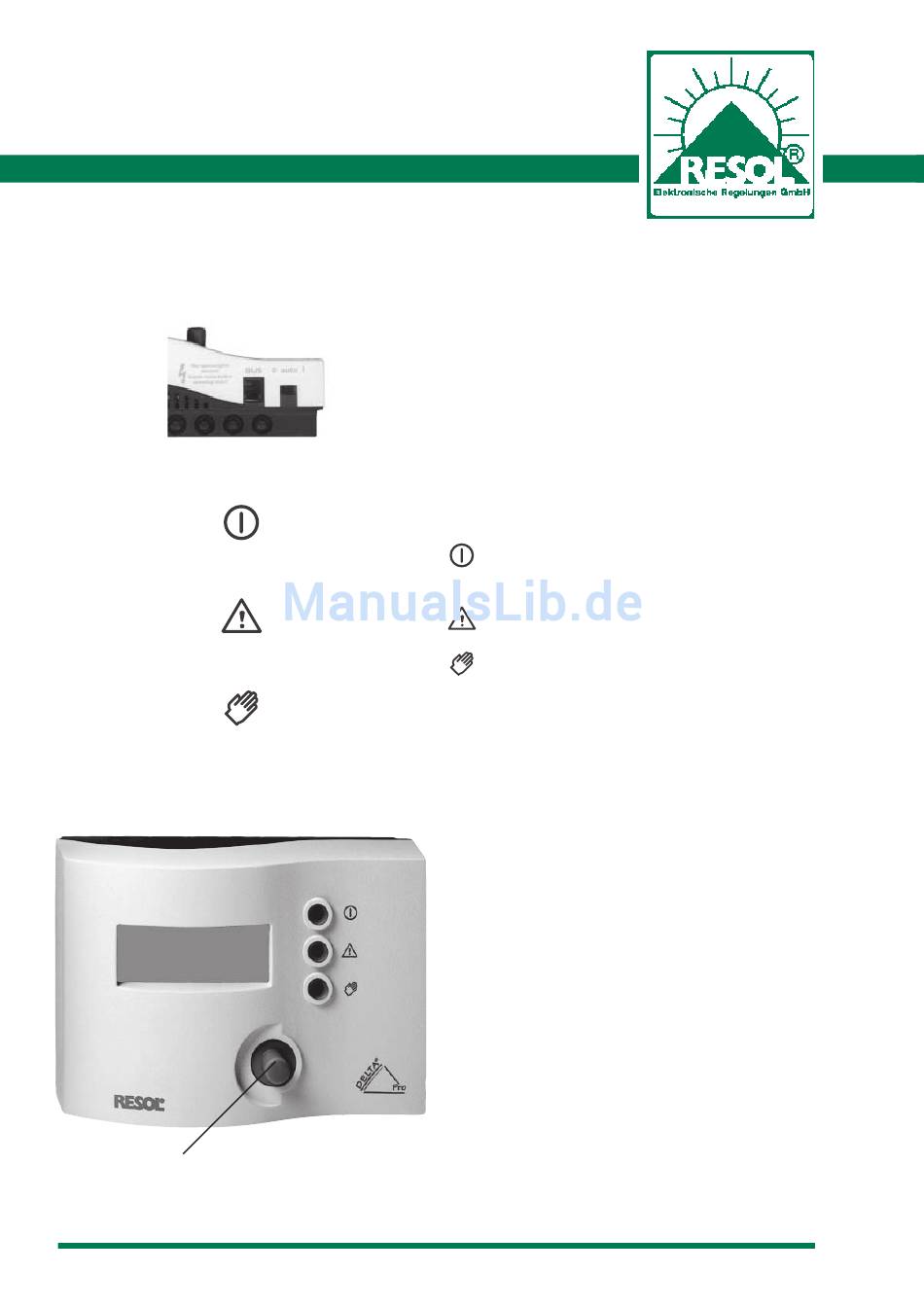

3. Grundlagen der Bedienung
3.1 Betriebsartenschalter:
3.2 Kontrolllampen:
3.3 Drehknopf mit integriertem Drucktaster
und das Menüsystem
Drehknopf mit integriertem Drucktaster
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
Der Betriebsartenschalter befindet sich an der unteren
Stirnseite des Reglergehäuses und ermöglicht folgende Ein-
stellungen:
0
Auto
I
Auf der Frontseite des Reglers befinden sich 3 Leuchtdioden
mit den nebenstehenden Symbolen.
Der Regler RESOL DeltaSol Plus wird ausschließlich
über den Drehimpulsgeber mit integriertem Drucktaster
bedient. Im Ausgangszustand wird im Display das Hauptmenü
angezeigt.
Im Hauptmenü stehen 5 Menüs zur Auswahl:
1. Messwerte
2. Meldungen
3. Bilanzwerte
4. einstellwerte
5. Optionen
Das Klartext-Display zeigt einen 4zeiligen Ausschnitt des je-
weils angewählten Menüs. Der blinkende Cursor zeigt die
aktuelle Position innerhalb dieses Menüs. Drehen des Dreh-
impulsgebers bewegt den Cursor durch das Menü. Drük-
ken des integrierten Tasters bewirkt eine Anwahl des Menü-
punktes. Erneutes Drehen bewirkt eine Änderung des Vor-
gabewertes, die mit einem nochmaligen Drücken abge-
schlossen wird. Eine Sicherheitsabfrage, die mit (J)a oder
(N)ein beantwortet werden kann, verhindert eine Fehlein-
gabe.
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 8/20
Relais abgeschaltet
Automatischer Regelbetrieb für die
Relaisausgänge
Relais (R1 und R2) eingeschaltet, Dauerbetrieb
Relaiskontrollampe
Rot:
Relais (R1 und R2) AUS
Grün:
Relais (R1 oder R2) EIN
Störungskontrollampe
Blinkend:
Fehlermeldung
Kontrollampe für Handbetrieb
Grün:
Betriebsartenschalter in Position I
(R1 und R2 EIN)
Rot:
Relais (R1 und R2) AUS
