RESOL DeltaSol Plus
Universeller Temperaturdifferenzregler
mit integrierter Wärmemengenzählung
Montage- und Bedienungsanleitung
2. Fühlertypen
Für den Regler RESOL DeltaSol Plus werden Präzisions-
temperaturfühler in Pt1000-Ausführung (FKP und FRP)
eingesetzt.
Die Anordnung der Fühler ist von entscheidender Bedeu-
tung für den Gesamtwirkungsgrad der Anlage. Die Kollektor-
temperatur sollte innerhalb des Kollektors am oberen Ende
gemessen werden. Bei einem Speicher mit eigenem Wärme-
tauscher sollte der Tauchfühler unmittelbar oberhalb des
Wärmetauschers angebracht sein. Bei Verwendung von ex-
ternen Wärmetauschern ist der Tauchfühler am Boden des
Speichers anzuordnen. Für die individuellen Anlagenver-
hältnisse umfasst das Lieferprogramm die 3 Fühlerarten
Tauchfühler, Flach- und Rohranlegefühler. Die Fühlertypen
FK und FR sind technisch gleich und jeweils in den gleichen
Ausführungen lieferbar. Sie unterscheiden sich lediglich durch
die Anschlussleitungen:
FK... : Kollektorfühler
FR... : Referenzfühler (Speicherfühler)
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
FK: 1,5 m lange witterungs- und temperaturbeständige Sili-
konleitung für Temperaturen von -50 °C ... +180 °C, vorzugs-
weise für den Kollektor.
FR: 2,5 m lange Ölflexleitung für Temperaturen von
-5 °C ... +80 °C, vorzugsweise für den Speicher.
Die einschlägigen örtlichen und VDE-Richtlinien sind zu be-
achten. Die Fühlerleitungen führen Kleinspannung und dür-
fen nicht mit Leitungen, die mehr als 50 Volt führen, in ei-
nem gemeinsamen Kabelkanal verlaufen. Die Fühlerleitungen
können bis zu 100 m verlängert werden, wobei der Quer-
schnitt der Verlängerungsleitung 1,5 mm
bis zu 50 m Leitungslänge) aufweisen muss. Bei längeren Lei-
tungen und bei Verwendung in Kabelkanälen sollten vorzugs-
weise Leitungen mit verdrillten Adern verwendet werden.
Für Tauchfühler müssen Tauchhülsen verwendet werden.

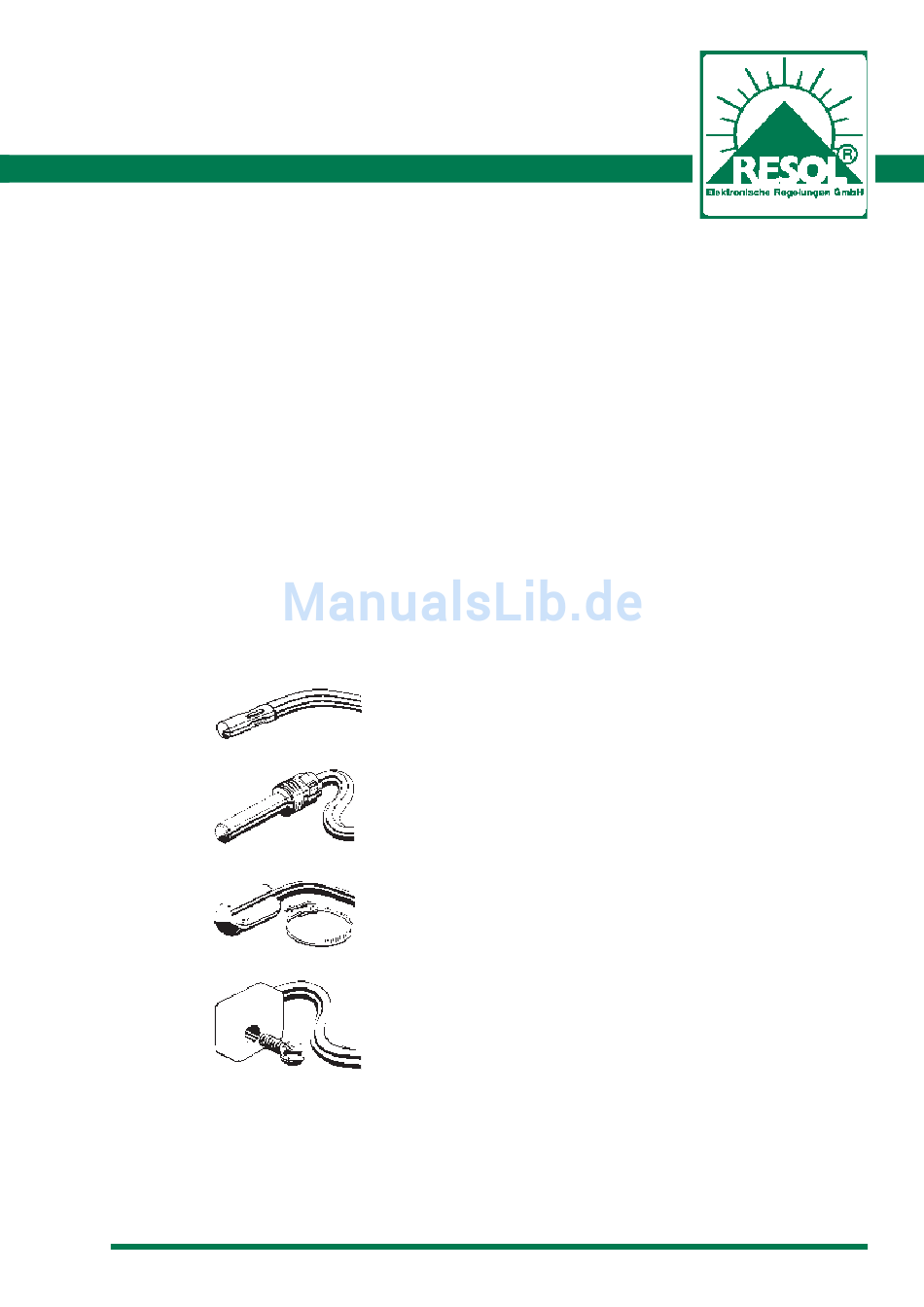

Standardtemperaturfühler: zur Montage in bereits vor-
handenen Tauchhülsen (im Lieferumfang der Komplettpakete
enthalten).
FKP6 oder FRP6: 6 mm, Pt1000
Tauchfühler: in verschiedenen Längen (Tauchtiefen) lie-
ferbar
FKP60: 60 mm Tauchtiefe, Hülse aus Messing, verchromt
FKP150: 150 mm Tauchtiefe, Hülse aus Kupfer, verchromt
Wichtig: Fühler ganz in die Hülse schieben und die Ver-
schraubung leicht anziehen.
Rohranlegefühler: für beliebige Rohrdurchmesser, kom-
plett mit Klemmband
FKP20 oder FRP20
Der Fühler muss guten thermischen Kontakt mit der Rohr-
leitung haben. Deshalb Anlegefläche gut reinigen und Wärme-
leitpaste zwischen Fühler und Rohr auftragen. Gegen äuße-
re Temperatureinflüsse Fühlerleitung einmal um das Rohr
wickeln und gut isolieren.
Flachanlegefühler: zur Befestigung auf glatten Flächen
FKP8 oder FRP8
Auf guten thermischen Kontakt achten. Wärmeleitpaste ver-
wenden und gegen äußere Temperatureinflüsse isolieren.
Hinweis:
Um Überspannungsschäden an Kollektorfühlern (z. B. durch
ortsnahe Gewitterentladungen) zu vermeiden, empfehlen
wir die Verwendung des Überspannungsschutzes RESOL SP1.
