Cramer TOURNO compact 95 Bedienungsanleitung Seite 7

1 2

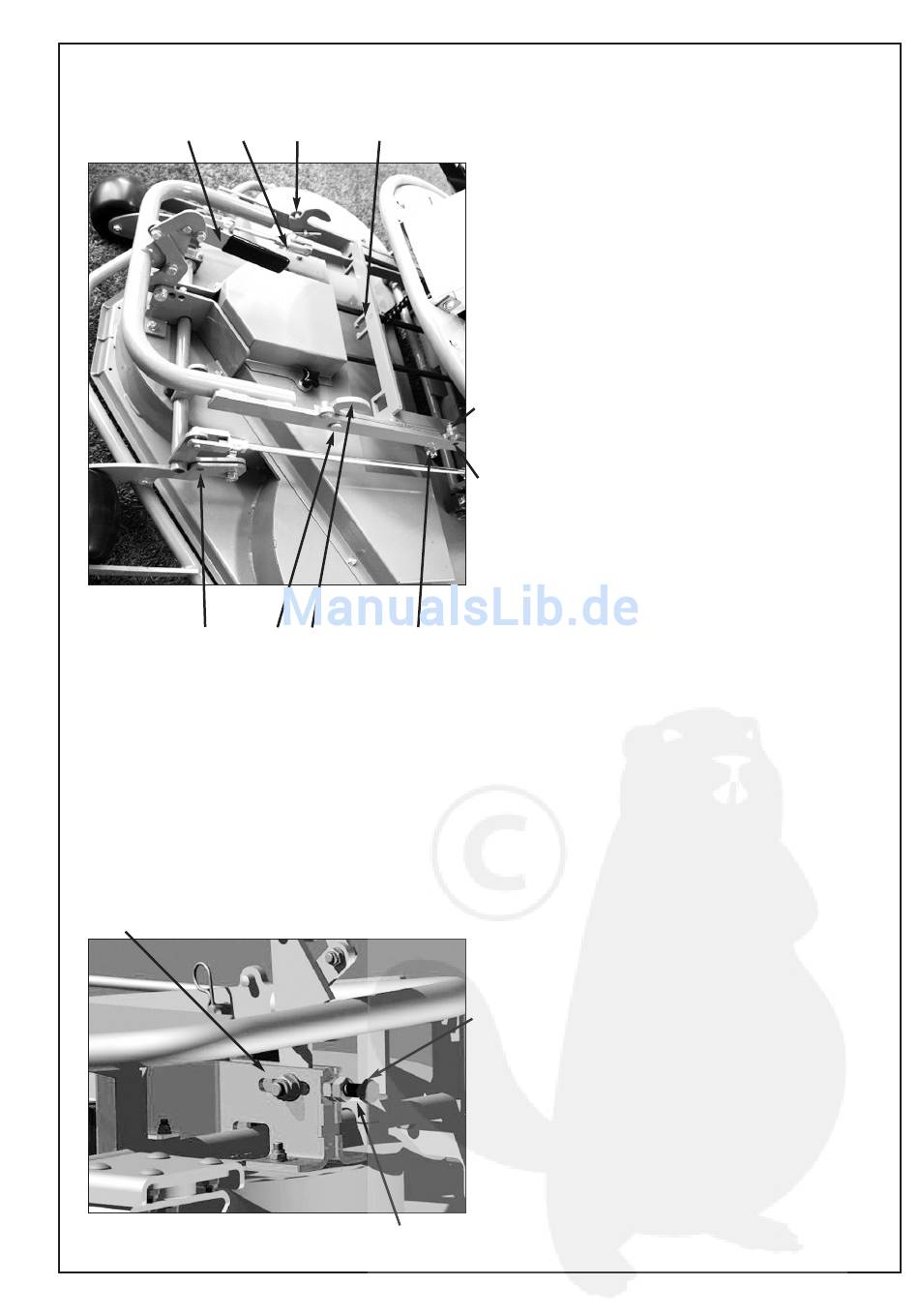

(Bild 5)
5
1
(Bild 6): Mähwerkspanner
3 4
3 6 8
2
Mähwerk hochklappen:
1. Mähwerk auf Boden absenken.
2. Riemenabdeckung demontieren: Kreuzgriffschrau-
ben nur lösen, dann die Abdeckung nach vorne zie-
hen und kann dann nach oben entnommen werden.
3. Keilriemen durch Umlegen des Spanners (1) nach
oben entspannen.
4. Keilriemen von der vorderen Riemenscheibe abneh-
men und und in die Aussparung (4) einlagern, damit
er nicht von der hinteren Riemenscheibe fällt und
den Ausbau-/Klappvorgang stört.
5. Auf jeder Seite den Bolzen (3) nach Ziehen des Fe-
dersplintes entfernen.
7
6. Den Federklappbolzen (2) ausbauen und in Bohrung
(5) stecken. Dieses ist besonders wichtig, um
Klemmungen beim Ausbau und Klappen zu ver-
meiden.
7. Mähwerk mit Fußhebel auf der linken Geräteseite
9
ausheben.
8. Mähwerk so weit nach vorne ziehen, bis Führungs-
bolzen (7) in der Gabel (6) liegt. Mähwerk nun hoch-
schwenken. Bolzen (8) muß jetzt auf der Nase vor
der Gabel (6) liegen. Bohrung (9) fluchtet jetzt mit
Bohrung (3).
Wichtig: Zur Absicherung gegen Zurückfallen hier
(3) den zuvor entnommenen Bolzen (3) einstecken
und mit dem Federsplint sichern.
Zurückschwenken in die horizontale Position: Zu-
nächst die Sicherungsbolzen entfernen. An der Unter-
seite des Mähwerkes soweit nach vorne ziehen, daß
der Bolzen (8) von der Nase (vor der Gabel (6)) rutscht.
Mähwerk kann dann in die Horizontale geschwenkt
und gleichzeitig zurückgeschoben werden.
Vergleiche hierzu das auf unserer Homepage
www.cramer.eu unter „Downloads" veröffentlichte Vi-
deo.
Keilriemenspannung
Mähwerk nachstellen:
Kontermutter (2) lösen. Nach Lösen der Mutter (1)
3
kann Riemen durch Einstellen der Spannschraube
(3) gespannt werden. Fixieren durch Anziehen der
Mutter (1), dann Kontermutter (2) anziehen.
7
