Durchführung von Messungen (Fortsetzung)
9. Messungen an
PWM-Drehzahl-
stellern

Spannungsmessung

22
1. Stellen Sie den Drehschalter auf
2. Schalten Sie den Tiefpass-Filter durch Drücken auf Taste
3. Stecken Sie die schwarze Messleitung in die «COM»-Buchse und die rote
Messleitung in die «+»-Buchse.

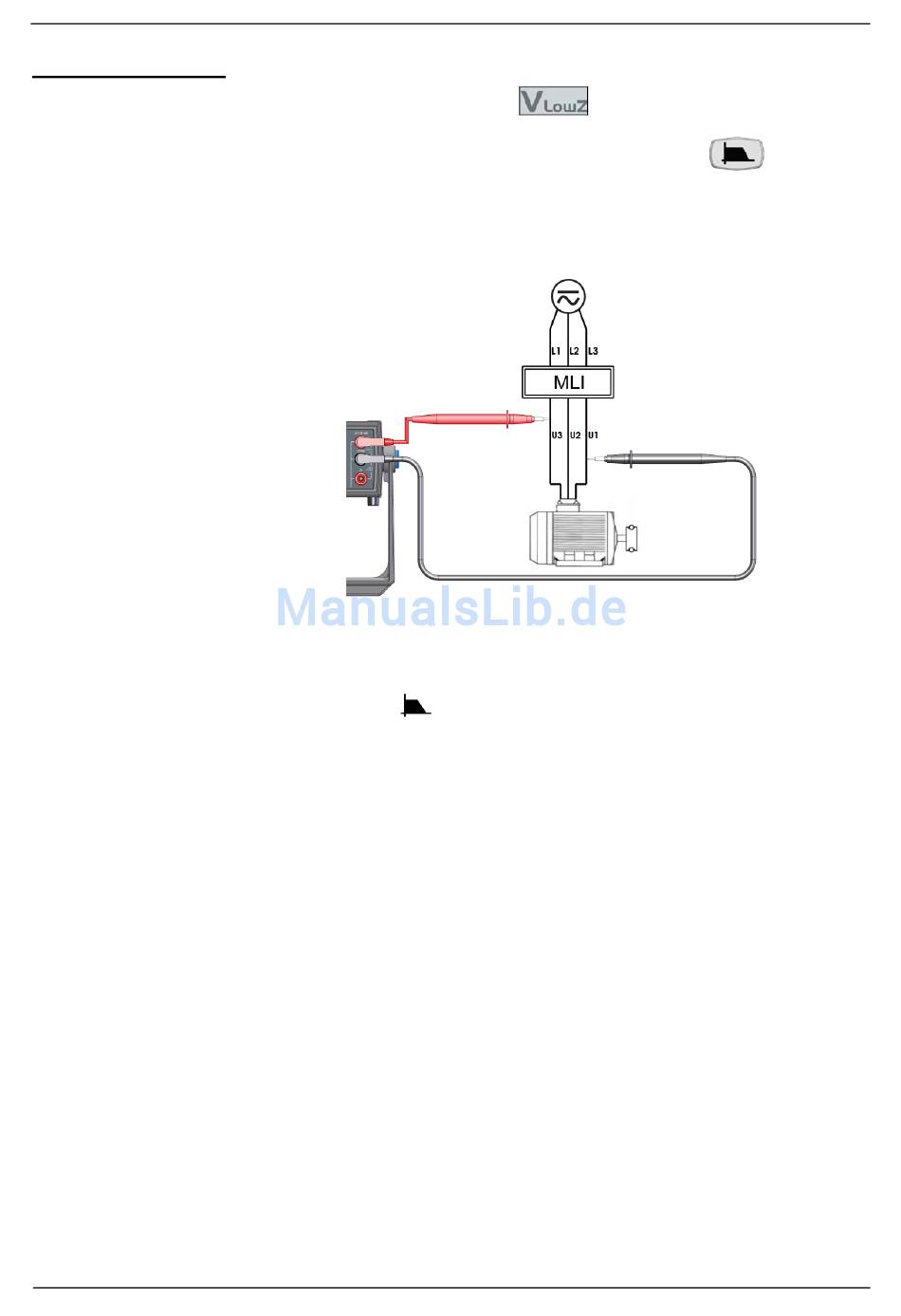

4. Greifen Sie mit den Prüfspitzen zwei Phasen der zu messenden Schaltung ab:
5. Lesen Sie die gemessene Spannung und die Frequenz in der Anzeige.
Bei Spannungswerten über 1050 V erscheint die Überlaufanzeige «O.L»
und bei Messungen über 600 V ertönt zur Warnung ein Piepston.
Das Symbol
eingeschaltet ist.
Hinweis: Es ist sehr wichtig, den Filter für die Spannungs- und Fre-
quenzmessung eingeschaltet zu lassen, da der Pulsweiten-
modulator die Messwerte sonst verfälschen würde.
.
in der Anzeige bedeutet, dass der Tiefpassfilter
Tisch-Multimeter, 6000 und 60 000 Digit
Durchführung von Messungen
ein.
