Montage und Anschluss
Hinweis:
b)

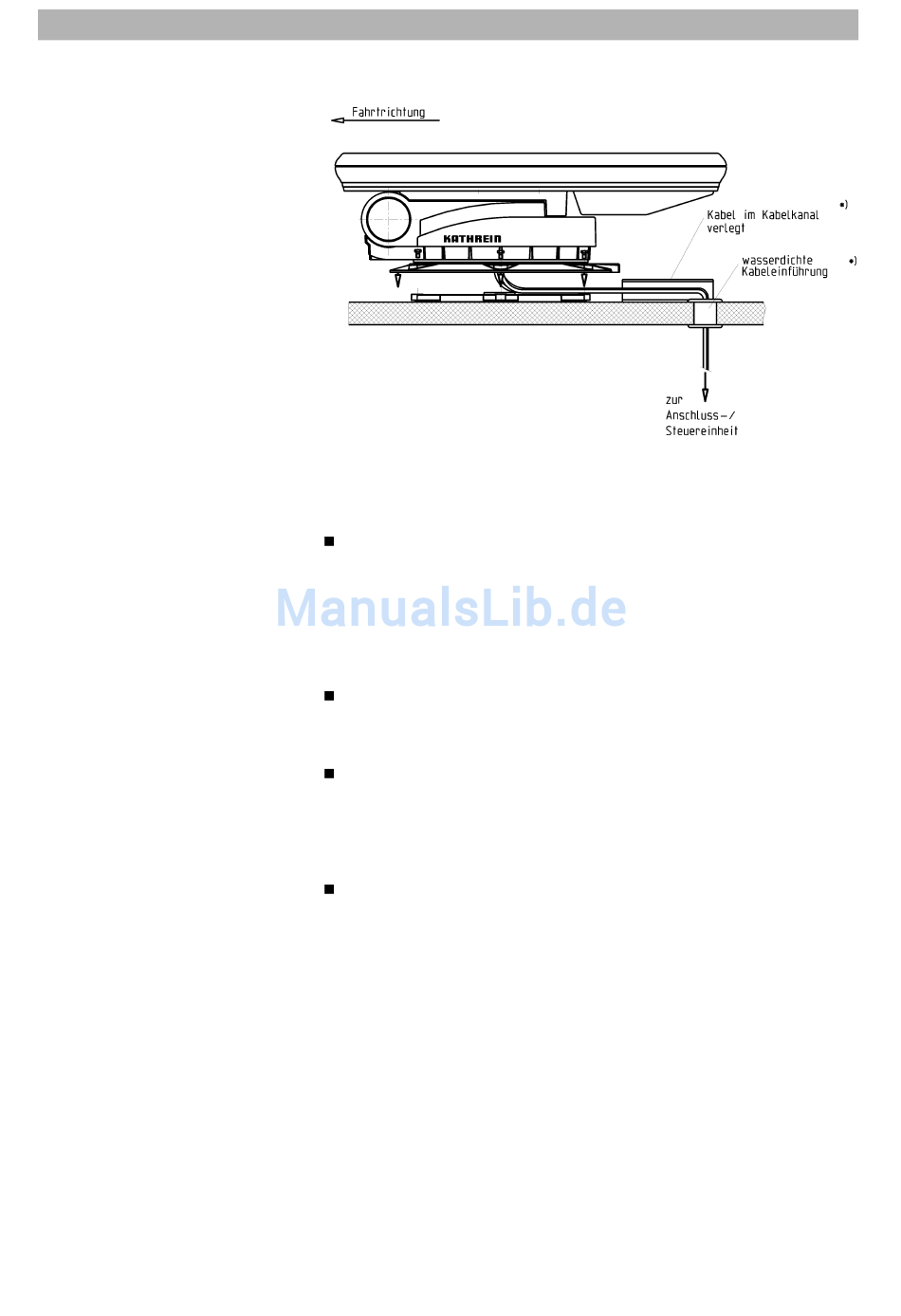

Variante mit äußerer Kabelführung (Abb. F)
Abb. F
Die in den Abbildungen mit *) gekennzeichneten Teile sind
nicht im Lieferumfang des MobiSet 3 digital CAP 301
enthalten.
Ordnen Sie die Kabel beim Aufsetzen der Dreheinheit
auf die Montageplatte im Kabelkanal. Achten Sie dabei
darauf, dass die Kabel nicht überkreuz liegen und dass
diese gestrafft sind, sodass sie nicht gequetscht werden
können. Versuchen Sie nicht, die Kabel aus dem
Gerät heraus zu ziehen. Dadurch könnten die Kabel
beschädigt bzw. die Kabelanschlüsse gelöst werden.
Setzen Sie die Dreheinheit vorsichtig auf der Montageplatte ab.
Die Durchgangsbohrungen der Dreheinheit müssen
deckungsgleich mit den Gewinden in der Montageplatte sein.
Tragen Sie ein wenig Dichtklebemasse auf die sechs Gewinde-
gänge der Montageplatte auf und drehen Sie die Befestigungs-
schrauben in die Gewinde.
Ziehen Sie die Schrauben mit einem Anzugsdrehmoment
von 6 Nm an.
Die Anschlusskabel sollten durch eine wasserdichte
Kabeldurchführung in das Fahrzeuginnere geführt werden.
Die Kabel dürfen dabei nicht gequetscht, geknickt oder
beschädigt werden.
Die Anschlusskabel der Dreheinheit zur Anschluss-/Steuereinheit
dürfen nicht verlängert werden!
19
