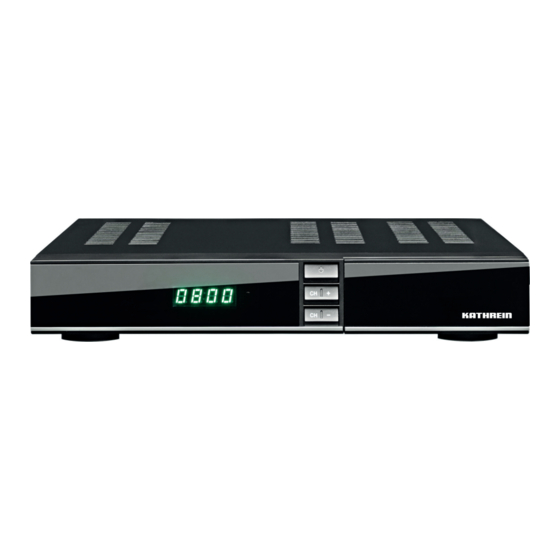

Kathrein UFS 800 Gebrauchsanleitung
Vorschau ausblenden Andere Handbücher für UFS 800:

Werbung

KATHREIN SE • P.O. Box 10 04 44 • 83004 Rosenheim • Germany
KATHREIN-Werke KG ist jetzt KATHREIN SE
KATHREIN-Werke KG is now KATHREIN SE
Zum 1. Mai 2018 ist die KATHREIN-Werke KG auf die KATHREIN SE,
einer Europäischen Aktiengesellschaft (Societas Europaea),
übergegangen.
Die neuen Firmendaten lauten seither wie folgt:
KATHREIN SE
Anton-Kathrein-Str. 1–3
83022 Rosenheim, Deutschland
Steuer-Nr.: 156/117/30745
UST-Ident-Nr.: DE 131 558 540
Registergericht: Traunstein, HRB 24848
______________________________________________________________________________
On 1
st
May 2018, KATHREIN-Werke KG has been transferred
to KATHREIN SE, a European stock corporation (Societas Europaea).
Since then the company data is as follows:
KATHREIN SE
Anton-Kathrein-Str. 1–3
83022 Rosenheim, Deutschland
Tax ID No.: 156/117/30745
VAT Reg. No.: DE 131 558 540
Commercial Register: Traunstein, HRB 24848
Page 1 of 1
Rosenheim, 01.05.2018
KATHREIN SE
Anton-Kathrein-Straße 1–3
83022 Rosenheim
Germany
Phone: +49 8031 184-0
Fax:
+49 8031 184-306
www.kathrein.com
Executive Board:
Anton Kathrein (CEO),
Joachim Döring, Elmar Geissinger,
Jürgen Walter, Hans-Joachim Ziems
Supervisory Board:
Dr. Michael F. Keppel (Chairman)
VAT Reg. No.: DE 131 558 540
Tax ID No.: 156/117/30745
WEEE Reg. No.: DE 38438502
GLN: 40 21121 00000 3
Registered Office: Rosenheim, DE
Commercial Register: Traunstein, HRB 24848
Deutsche Bank AG
IBAN: DE54 7007 0010 0833 7701 00
BIC: DEUTDEMMXXX

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kathrein UFS 800

  • Seite 1 KATHREIN SE • P.O. Box 10 04 44 • 83004 Rosenheim • Germany KATHREIN SE Anton-Kathrein-Straße 1–3 83022 Rosenheim Rosenheim, 01.05.2018 Germany Phone: +49 8031 184-0 Fax: +49 8031 184-306 KATHREIN-Werke KG ist jetzt KATHREIN SE www.kathrein.com KATHREIN-Werke KG is now KATHREIN SE Executive Board: Zum 1.
  • Seite 2: Wichtig Vor Gebrauch Sorgfältig Lesen

    UFS 800 Gebrauchsanleitung Deutsch You will find an English version of this document at www.kathrein.com. WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Zu dieser Anleitung ..................4 Inhalt ..........................4 Kennzeichnungen .......................4 1.2.1 Voraussetzungen für bestimmte Funktionen ..............4 1.2.2 Symbole .........................5 1.2.3 Signalwörter ........................5 Abkürzungen und Fachbegriffe ..................5 Erstinstallation erweiterter Anlagen ..............7 Bedienung ......................8 Bedienfunktionen am Gerät ..................9 Grundfunktionen der Fernbedienung ................9 Erweiterte Funktionen der Fernbedienung ..............9 3.3.1 Satellit/Programm wählen und Videotext anzeigen ............10 3.3.2...
  • Seite 4 Einstellungen ......................33 4.5.1 Systemeinstellung ......................33 4.5.2 OSD-Einstellung ......................34 4.5.3 Kindersicherung ......................34 4.5.4 Kalender ........................35 4.5.5 Bildeinstellungen ......................35 Zeiteinstellungen ......................36 4.6.1 Datum/Uhrzeit/Standby ....................36 4.6.2 Ausschalt-Timer ......................36 4.6.3 Uhrzeit im Standby .......................37 4.6.4 Automatische Abschaltung ...................37 Netzwerk/USB ......................38 4.7.1 USB ..........................38 4.7.2 IP-Einstellungen ......................38 4.7.3 Netzwerk-Apps ......................39...
  • Seite 5: Zu Dieser Anleitung

    ● Erstinstallation erweiterter Satelliten-Empfangsanlagen (2, S. 7) ● Bedienung von Live-TV/-Radio und Programmführer (3, S. 8ff) ● Einstellungen des Hauptmenüs (4, S. 17ff) Alle darüber hinaus gehenden Informationen finden Sie in der Kurzanleitung auf www.kathrein.de. ▶ ▶ ► Gehen Sie zu www.kathrein.de...
  • Seite 6: Symbole

    Achtung Das Signalwort bezeichnet eine Gefährdung, die einen Sachschaden zur Folge haben kann. Abkürzungen und Fachbegriffe ▶ ▶ Siehe auch www.kathrein.de Satelliten- und terrestrische Empfangssysteme Lexikon/Glossar. Antenne siehe Satelliten-Antenne DHCP Mit DHCP (Dynamic Host Configuration Protocol) wird ein Gerät (Computer, Receiver) automatisch in ein bestehendes Netzwerk eingebunden (automati- scher Bezug von IP-Adresse, Netzmaske, Gateway etc.).
  • Seite 7: Zu Dieser Anleitung

    Zu dieser Anleitung LAN (Local Area Network) ist ein lokales Netzwerk, z. B. ein Heimnetzwerk. Live-Betrieb Im sog. Live-Betrieb zeigt das TV-Gerät eine zurzeit laufende Sendung an. Der LNB (Low Noise Block Converter) sitzt im Brennpunkt einer Satelliten- Antenne. Der LNB setzt die Satellitenfrequenzen in niedrigere Frequenzen um, sodass sie von einem Satelliten-Receiver verarbeitet werden können.
  • Seite 8: Erstinstallation Erweiterter Anlagen

    Bei den Beschreibungen in diesem Dokument wird vorausgesetzt, dass das Gerät gemäß der mitgelieferten Kurzanleitung fachgerecht angeschlossen wurde. Tipp Das Anschließen optionaler Kathrein-Komponenten für erweiterte Anlagen ist in den Anleitungen der optionalen Komponenten beschrieben. Für erweiterte Anlagen hat der Receiver umfangreiche Einstellmöglichkeiten, die unter 4, S.
  • Seite 9: Bedienung

    Bedienung Bedienung Tipp ● Im unteren Bildschirmbereich finden Sie immer aktuelle Bedienungshinweise; siehe ① in Abb. 1. ● Die Bedienungsanweisungen in dieser Anleitung sind in der Kurz- oder Lang- form verfasst. Kurzform ▷ Schritt 1 ▶ Schritt 2 ▶ Schritt 3 ▶ ... ▷...
  • Seite 10: Bedienfunktionen Am Gerät

    Bedienfunktionen am Gerät Falls die Fernbedienung nicht verfügbar ist, kann der Receiver mit den Tasten an der Frontseite eingeschränkt bedient werden (Tab. 1). Kennwortgeschützte Inhalte können hier nicht gewählt werden, da dazu Zifferntasten erforderlich sind. Nach dem Einschalten ist der Receiver so eingestellt, wie zuletzt vor dem Ausschalten. Taste Beschreibung Schaltet um zwischen Standby und Ein.
  • Seite 11: Satellit/Programm Wählen Und Videotext Anzeigen

    Bedienung 3.3.1 Satellit/Programm wählen und Videotext anzeigen ✔ Der Receiver zeigt jeweils Live-TV/-Radio an. Programm mit den Zifferntasten wählen ⑫ ► Eine Zifferntaste (Abb. 2) drücken, um ein Programm zu wählen. Mehrere Zifferntasten hinterein- ander drücken, um höhere Programme zu wählen. Programm über die Programmliste wählen ⑦...
  • Seite 12 Programm über die Favoritenlisten wählen ⑧ 1. FAV drücken, um die Favoritenliste zu öffnen (Abb. 3). ② 2. Bei Bedarf PAUSE drücken, um zwischen den Favoritenlisten und der Programmliste zu wechseln. 3. P+/− und VOL+/− drücken, um ein Programm zu wählen. 4.
  • Seite 13: Programm-Information Anzeigen

    Bedienung Abb. 4: Bildschirmtastatur und Ergebnisliste Videotext anzeigen ④ 1. TEXT drücken, um den Videotext zu öffnen. ➯ Die Videotext-Seite 100 wird angezeigt. 2. Mit den Zifferntasten die 3-stellige Nummer einer Videotext-Seite eingeben oder mit P+/− oder PAGE+/− zur nächsten/vorherigen Seite wechseln. 3.
  • Seite 14 3. P+/− drücken, um innerhalb der Programm-Information ausführlich zu blättern, VOL+/− drücken, um zwischen der laufenden und der folgenden Sendung zu wechseln. 4. EXIT drücken, um die Programm-Information ausführlich zu schließen. 5. EXIT erneut drücken, um die Programm-Information kompakt zu schließen. Abb.
  • Seite 15: Anzeige Von Sendungs-Informationen Im Epg

    Bedienung 3.3.3 Anzeige von Sendungs-Informationen im EPG Der Elektronische Programmführer (EPG) ermöglicht die Tages- und die Wochenansicht. Die Taste EPG öffnet den EPG, die Tasten EPG/EXIT schließen ihn. ZOOM wechselt zwischen Tages- und Wochenansicht (Abb. 7 und Abb. 8). Wochenansicht Eigenschaften ⓐ...
  • Seite 16: Tagesansicht

    Tagesansicht Eigenschaften ① ● Vorschau des gewählten Programms ( in Abb. 8) ② ③ ● Anzeige von Programmen und den Sendungen des laufenden Tages ④ ● Anzeige von Detail-Informationen zu den Sendungen ● manuelles Abrufen der Sendungs-Informationen des gewählten Programms Bedienfunktionen ③...
  • Seite 17: Bildeinstellungen Ändern

    Bedienung 3.3.4 Bildeinstellungen ändern ✔ Live-TV/-Radio (laufende Sendung) wird angezeigt. 1. Zifferntaste 0 drücken. ➯ Das Menü Farbe erscheint. 2. P+/− drücken, um a) eine Bildeigenschaft zu wählen und ihren Wert mit VOL+/− zu ändern; Änderungen werden sofort angezeigt. b) Standard zu wählen und mit OK die Bildeigenschaften auf die Werkseinstellung zurück- zusetzen.
  • Seite 18: Hauptmenü

    Hauptmenü Tipp Für dieses Kapitel gilt: ● Bei den Beschreibungen wird davon ausgegangen, dass Ihnen ein funktionie- render Receiver mit TV-Gerät zur Verfügung steht, an dem Sie die beschrie- benen Funktionen nachvollziehen können. ● Die folgenden Tasten müssen standardmäßig gedrückt werden. Ihre Bedienung ist deshalb nicht immer explizit beschrieben.
  • Seite 19: Überblick Über Das Hauptmenü

    Hauptmenü Überblick über das Hauptmenü Programme Zeitein- Installation, Einstellungen, Netzwerk/ System-Menü, verwalten, stellungen, S. 19 S. 33 USB, S. 38 S. 39 S. 29 S. 36 Antennen- TV-Programme, Systemeinstel- Datum/Uhrzeit/ USB, S. 38 Über Receiver, Einstellungen, S. 29 lung, S. 33 Standby, S.
  • Seite 20: Installation

    Installation Tipp ● Informieren Sie sich über die Eigenschaften Ihrer Satellitenanlage, bevor Sie die Einstellungen im Menü Installation ändern. Ziehen Sie bei Bedarf den Fach- mann hinzu, der die Anlage installiert hat. ● Informationen zu den Empfangs-Parametern einzelner Programme finden Sie z.
  • Seite 21 Hauptmenü LNB-Typen „Universal”, „9750/10750” ... „5150” ... „11475” Bei diesen LNB-Typen ist die obere und untere Grenzfrequenz fest vorgegeben. ③ Universal, 9750/10750, 5150/5750, 5750/5150, 5150, 5750, LNB-Typen 9750, 10600, 10700, 10750, 11300, 11475 (Abb. 10, S. 19) ③ Typ der Stromversorgung der Satelliten-Empfangsanlage LNB-Stromversorgung ⑤...
  • Seite 22 LNB-Typen „Ein Benutzer”, „Zwei Benutzer” Bei diesen LNB-Typen ist es möglich, die Grenzfrequenzen individuell einzustellen. ③ Ein Benutzer, Zwei Benutzer (Abb. 10) LNB-Typen untere Grenzfrequenz des LNB niedrige LNB-Frequenz obere Grenzfrequenz des LNB 1) 2) hohe LNB-Frequenz ④ Siehe Beschreibung auf S. 20. LNB-Stromversorgung ⑤...
  • Seite 23: Lnb-Typen "Unicable A", "Unicable B", "Unicable C" (Einkabel-System)

    Hauptmenü LNB-Typen „Unicable A”, „Unicable B”, „Unicable C” (Einkabel-System) ③ Unicable A (= Satellit 1), Unicable B (= Satellit 2), Unicable C (Abb. 10) LNB-Typen (= Satellit 3) etc. Übertragungskanal UB (SCR) Es kann eine vordefinierte Übertragungsfrequenz gewählt oder Übertragungsfrequenz eine neue Übertragungsfrequenz eingegeben werden Zum Eingeben OK drücken und die Übertragungsfrequenz mit den Zifferntasten in die Eingabemaske Übertragungsfrequenz eingeben.
  • Seite 24: Programmsuchlauf

    4.3.2 Programmsuchlauf ▷ Live-TV/-Radio ▶ MENU ▶ Installation ▶ Programmsuchlauf Satellit Programmsuchlauf Führt den Programmsuchlauf über frei wählbare Satelliten durch. Dabei können der Such- modus und die Netzwerksuche eingestellt werden: Der Typ von Programmen, die gesucht werden soll (alle Programme, frei Suchmodus empfangbare Programme, HD-Programme etc.).
  • Seite 25 Hauptmenü Abb. 12: Satellit Programmsuchlauf 24 von 40 24 von 40...
  • Seite 26: Blind Scan

    Transponder Programmsuchlauf Führt den Programmsuchlauf über frei wählbare Transponder eines frei wählbaren Satelliten durch. Dabei können der Suchmodus und die Netzwerksuche eingestellt werden; siehe Satellit Programmsuchlauf, S. 23. Transponder Programmsuchlauf durchführen 1. Transponder Programmsuchlauf wählen. ➯ Das Fenster Multi TP Suche erscheint (Abb. 13, S. 25). 2.
  • Seite 27: Satelliten Bearbeiten

    Hauptmenü 4.3.3 Satelliten bearbeiten ▷ Live-TV/-Radio ▶ MENU ▶ Installation ▶ Satelliten bearbeiten ➯ Bearbeiten Sie bei Bedarf die Einstellungen der Satelliten in der Satellitenliste (Position/ Name ändern, Satelliten löschen/hinzufügen). 4.3.4 Transponder bearbeiten ▷ Live-TV/-Radio ▶ MENU ▶ Installation ▶ Transponder bearbeiten ➯...
  • Seite 28 Dreht die Drehantenne schrittweise nach Osten Move Steps [1] (Rechtsdrehung), bis Stopp gewählt wird. West Dreht die Drehantenne schrittweise nach Westen (Linksdrehung), bis Stopp gewählt wird. Stopp Stoppt die Drehbewegung. Fährt den unter Satellit eingestellten Satelliten an. Dabei Gehe zu XX(-7.5) werden die unter 4.3.6, S.
  • Seite 29: Usals-Einstellungen

    Hauptmenü 4.3.6 USALS-Einstellungen ▷ Live-TV/-Radio ▶ MENU ▶ Installation ▶ USALS-Einstellungen ➯ Geben Sie für Ihre USALS-fähige Motor-Antenne eine Referenz-Position ein, wie in der Anleitung der Motor-Antenne beschrieben. Der momentane Standort befindet sich östlich des Null- Längengrad Richtung meridian (Greenwich-Meridian). West Der momentane Standort befindet sich westlich des Nullmeridian (Greenwich-Meridian).
  • Seite 30: Programme Verwalten

    Programme verwalten ▷ Live-TV/-Radio ▶ MENU ▶ Programme verwalten 4.4.1 TV-Programme ▷ Live-TV/-Radio ▶ MENU ▶ Programme verwalten ▶ TV-Programme Grundsätzliche Bedienung beim Ändern der Programmliste für TV-Programme 1. Fenster TV-Programme öffnen (Bedienpfad siehe oben). ➯ Der Modus Auswahl ist eingeschaltet. 2.
  • Seite 31: Radio-Programme

    Hauptmenü Programm(e) aus der Programmliste löschen 1. Im Modus Auswahl die Funktion Löschen wählen und OK drücken. ➯ Der Modus Anwendung ist eingeschaltet. 2. Das zu löschende Programm mit P+/− wählen. 3. OK drücken. ➯ Das zu löschende Programm ist mit einem Häkchen markiert. 4.
  • Seite 32: Tv-Favoriten

    4.4.3 TV-Favoriten ▷ Live-TV/-Radio ▶ MENU ▶ Programme verwalten ▶ TV-Favoriten Die TV-Favoritenlisten enthalten jeweils eine individuell zusammengestellte Auswahl an Programmen. Dadurch können Sie schnell auf Ihre Lieblingsprogramme zugreifen. Sie können den Inhalt der Favoritenlisten jederzeit nach Bedarf anpassen, z. B. Programme hinzufügen oder entfernen.
  • Seite 33: Programmliste Verwalten

    Hauptmenü 4.4.6 Programmliste verwalten ▷ Live-TV/-Radio ▶ MENU ▶ Programme verwalten ▶ Programmliste verwalten Senderliste speichern 1. Wählen Sie Senderliste speichern und drücken OK. ➯ Ein Dialog-Fenster erscheint. 2. Mit VOL+/− den Wert Ja einstellen und OK drücken. ➯ Die Senderliste (Programmliste) wird im internen Speicher gespeichert. Senderliste laden 1.
  • Seite 34: Einstellungen

    Einstellungen 4.5.1 Systemeinstellung ▷ Live-TV/-Radio ▶ MENU ▶ Einstellungen ▶ Systemeinstellung Sprache des Hauptmenüs und weiterer Menüs und Dialog- Menüsprache Fenster. ● Änderungen werden sofort angezeigt. ● Die anderen Sprach-Einstellungen folgen der Einstellung der Menüsprache. bevorzugt wiedergegebene Audio-Sprache (Tonspur) Audio 1 Audio-Sprache (Tonspur) die wiedergegeben wird, wenn die Audio 2 Sprache Audio 1 nicht verfügbar ist.
  • Seite 35: Osd-Einstellung

    Hauptmenü Helligkeit der Display-Beleuchtung: Display-Beleuchtung dunkelste Display-Beleuchtung hellste Display-Beleuchtung Überträgt das Satellitensignal geänderte Sender- Autom. Programmnamen- namen, dann werden die Änderungen automatisch in die Aktual. Programmliste übernommen. Geänderte Sendernamen werden nicht automatisch in die Programmliste übernommen. 4.5.2 OSD-Einstellung ▷ Live-TV/-Radio ▶ MENU ▶ Einstellungen ▶ OSD-Einstellung Transparenz von Menüs, Programm-Information und Einblen- Menü-Transparenz dungen:...
  • Seite 36: Kalender

    Die unter 4.3, S. 19ff beschriebenen Einstellungen sind Installation sperren passwortgeschützt. Nein Der Passwortschutz ist ausgeschaltet. Die unter 4.4, S. 29ff beschriebenen Einstellungen sind Programmbearbeitung passwortgeschützt. sperren Nein Der Passwortschutz ist ausgeschaltet. Die unter 4.5, S. 33ff beschriebenen Einstellungen sind Einstellungen sperren passwortgeschützt.
  • Seite 37: Zeiteinstellungen

    Hauptmenü Zeiteinstellungen 4.6.1 Datum/Uhrzeit/Standby ▷ Live-TV/-Radio ▶ MENU ▶ Zeiteinstellungen ▶ Datum/Uhrzeit/Standby Automatisch Die Zeit-Informationen erhält der Receiver aus dem Zeit-Modus Satellitensignal. Die Zeit muss manuell eingestellt werden. Manuell Abweichung der lokalen Zeitzone gegenüber UTC (früher Zeitzone GMT). Einstellung für Deutschland: GMT + 1:00. Die Sommerzeit ist eingeschaltet, die Uhr des Sommerzeit Receivers wird 1 Stunde vorgestellt.
  • Seite 38: Uhrzeit Im Standby

    4.6.3 Uhrzeit im Standby ▷ Live-TV/-Radio ▶ MENU ▶ Zeiteinstellungen ▶ Uhrzeit im Standby Die Uhrzeit im Standby wird direkt eingestellt, ohne ein Untermenü zu öffnen (OK ▶ VOL+/− ▶ OK). Das Front-Display zeigt im Standby die Uhrzeit an. Das Front-Display zeigt im Standby nichts an. 4.6.4 Automatische Abschaltung ▷...
  • Seite 39: Netzwerk/Usb

    Live-TV/-Radio ▶ MENU ▶ Netzwerk / USB ▶ USB Software-Update vom USB-Speichermedium laden ▶ ▶ 1. Laden Sie ein Software-Update (Zip-Datei) von www.kathrein.de Service Downloads einen PC herunter. 2. Entpacken Sie die Zip-Datei und speichern die enthaltene Datei *.bin im Hauptverzeichnis des USB-Speichermediums.
  • Seite 40: Netzwerk-Apps

    4.7.3 Netzwerk-Apps Wetter ▷ Live-TV/-Radio ▶ MENU ▶ Netzwerk / USB ▶ Netzwerk-Apps ▶ Wetter ➯ Stellen Sie den Ort der Wetter-Vorhersage und die Ansicht der Vorhersage mit den Farb- tasten ein. ➯ Die Funktionen der Farbtasten werden im unteren Bildschirmbereich angezeigt. System-Menü...
  • Seite 41 936.4798/-/VMWI/1014/DE - Änderungen vorbehalten www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1-3 • Postfach 10 04 44 • 83004 Rosenheim • Deutschland • Tel +49 (0) 8031 184-0 • Fax +49 (0) 8031 184-385...
