Kurzanleitung zur Montage des Automatik-Positioners HDP 170
Kurzanleitung zur Montage des Automatik-Positioners HDP 170
Hinweis:
Achtung:
Zur besseren Darstellung
haben wir auf diesen Fotos die
BAS 60 abmontiert.
Im Lieferzustand ist die BAS 60
bereits auf die HDP 170
vormontiert.
32

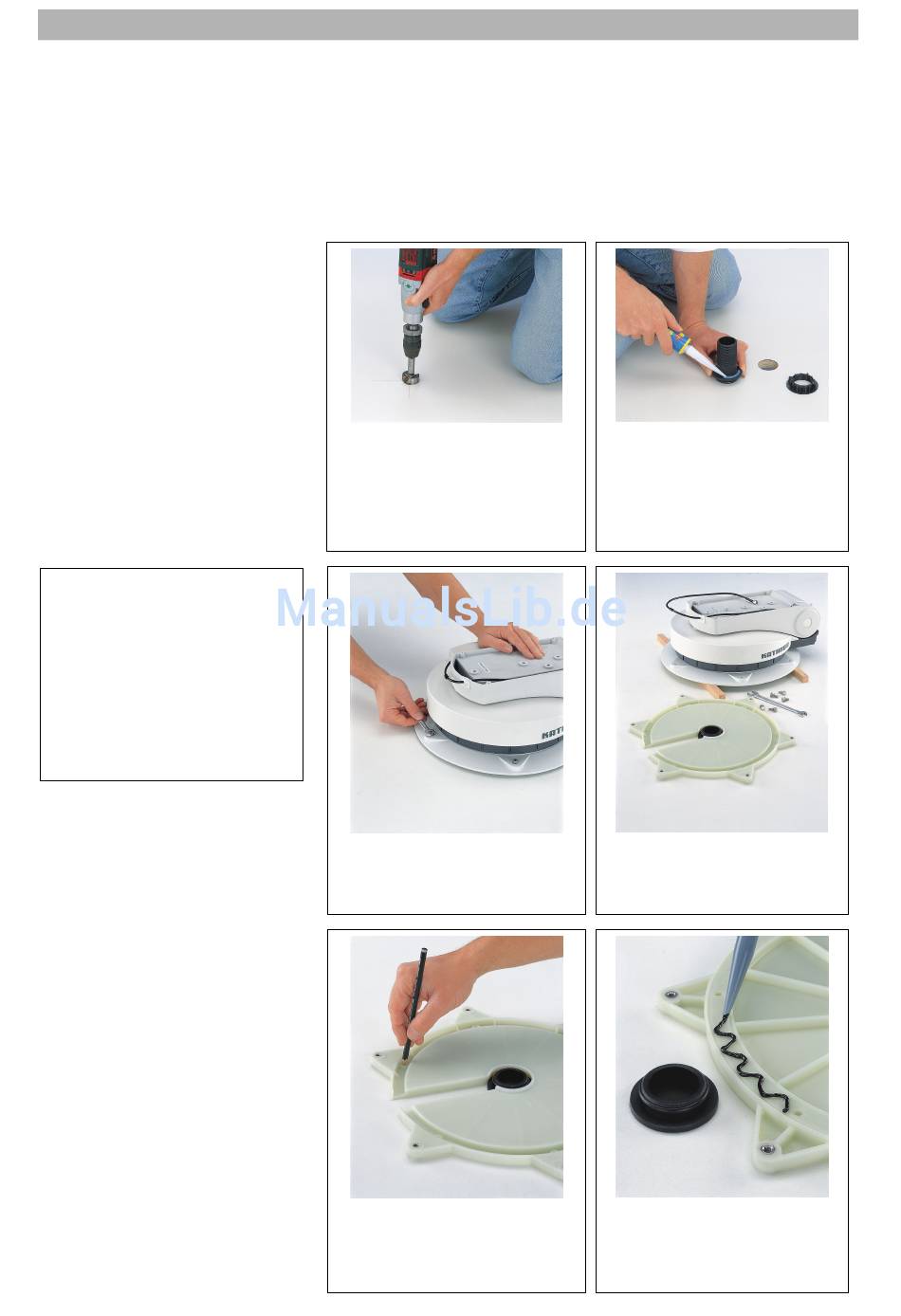

Die gezeigte Bildfolge gibt alle notwendigen Montageschritte wieder,
die erforderlich sind, um den Automatik-Positioner HDP 170 mit der
Flachantenne BAS 60 auf dem Fahrzeugdach zu montieren.
Die übrigen ausführlichen Hinweise in dieser Anleitung sind jedoch
unbedingt zu beachten!
Festlegen des Montageplatzes.
Achtung! Der Drehbereich der
Anlage beträgt 96 cm (Ø). Loch mit
38-mm-Ø bohren. Scharfe
Bohrränder entgraten.
Schrauben (6 Stück, SW 10) der
Montage-Platte öffnen und Montage-
Platte abnehmen.
Montage-Platte ausrichten. Pfeil in
Fahrtrichtung. Die sechs Bohrlöcher
für die Befestigung der Montageplatte
markieren.
®
Sikaflex
291-Kleber auf den Stutzen
der Dachdurchführung auftragen.
Stutzen in die Bohrung einführen und
von unten mit Rändelmutter fixieren.
Dreheinheit zum Schutz des
Fahrzeugdaches auf die vorbereiteten
Ablagehölzer legen.
®
Sikaflex
291-Kleber in Wellenlinien
zwischen den beiden Rillen auftragen
und mit Spachtel o.ä. verteilen.
Hautkontakt vermeiden!
