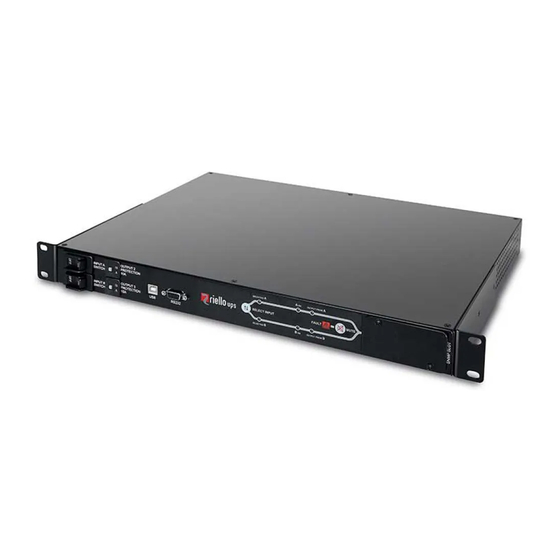

Riello UPS MTA 16A Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Riello UPS MTA 16A
Inhaltszusammenfassung für Riello UPS MTA 16A

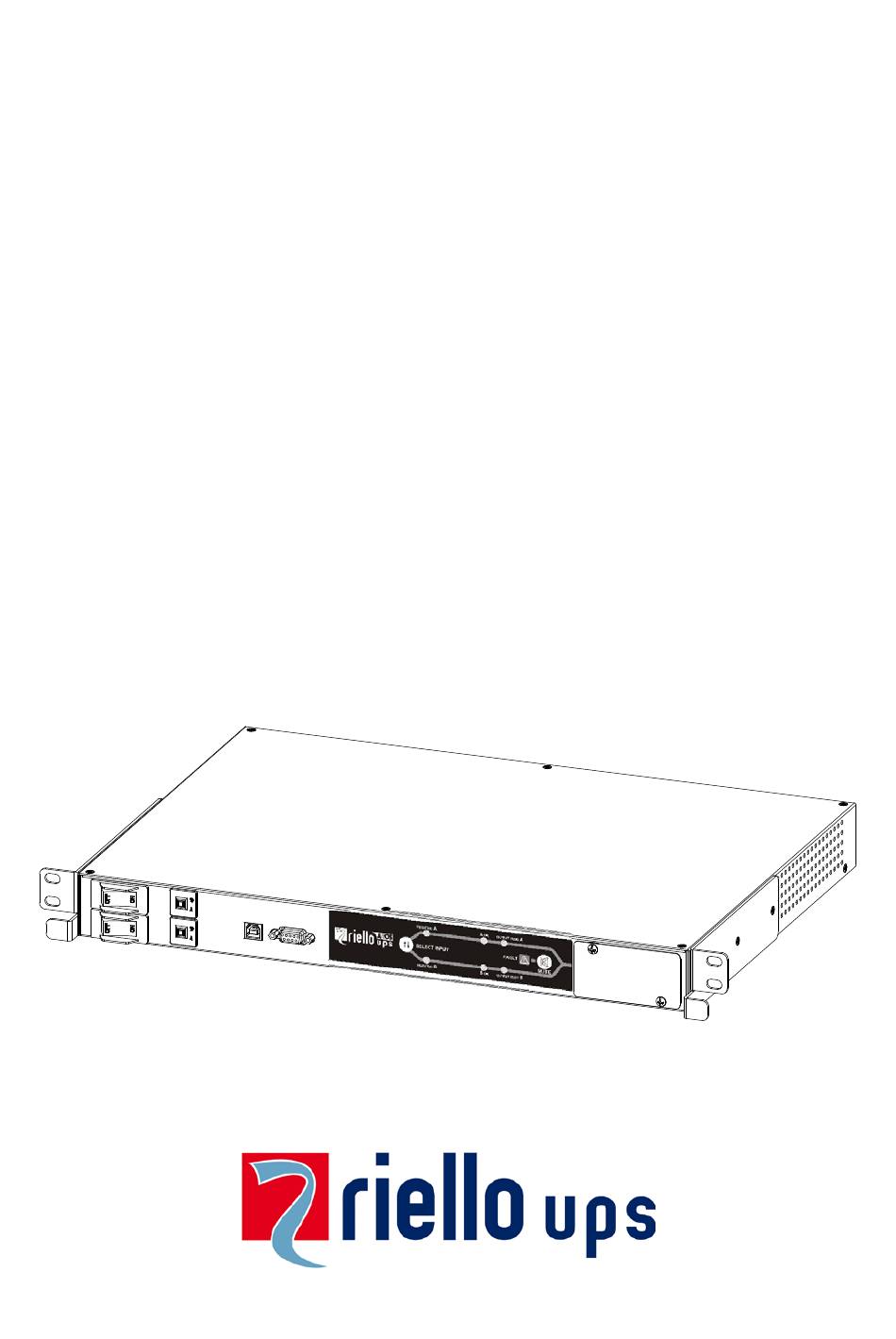

- Seite 1 Multiswitch ATS MTA 16A BENUTZERHANDBUCH...
-
Seite 3: Einleitung
Produkten sind. MWELTSCHUTZ Bei der Entwicklung seiner Produkte widmet das Unternehmen Riello UPS der Untersuchung von Umweltaspekten großzügige Ressourcen. Alle unsere Produkte erfüllen die im Einklang mit den geltenden Normen festgelegten Ziele des vom Unternehmen entwickelten Umweltmanagementsystems. -
Seite 4: Sicherheit
ICHERHEIT WARNUNG: Im Einsatz muss der Multiswitch ATS geerdet werden. Im Einklang mit den geltenden Vorschriften verwenden Sie nur die Kabel, die mit dem Gerät geliefert wurden. Die Netzsteckdose muss für den Anwender leicht zugänglich sein. ACHTUNG! Das Äußere des Geräts kann mit einem weichen, feuchten Tuch gereinigt werden (das System muss dabei immer von der Netzversorgung und den Verbrauchern getrennt sein). -
Seite 5: Inhaltsverzeichnis
NHALT ÜBERSICHT ERPACKUNGSINHALT AGERUNG UNKTION ENNDATEN NSICHTEN DES EDIENFELD INSTALLATION NSTALLATION NSCHLÜSSE ONFIGURATION DES ULTISWITCH OMMUNIKATIONSSCHNITTSTELLEN RS232- USB-B UCHSEN OMMUNIKATIONSSTECKPLÄTZE LEMMENLEISTE ONTAKTE OFTWARE Ü BERWACHUNGSSOFTWARE ONFIGURATIONSSOFTWARE EINSATZ ISPLAY NZEIGE LEITFADEN ZUR STÖRUNGSBESEITIGUNG TECHNISCHE DATEN INGANGSSPANNUNGS REQUENZSCHWELLWERTE RUNDEINSTELLUNGEN... -
Seite 7: Übersicht
ÜBERSICHT ERPACKUNGSINHALT Nach dem Öffnen der Verpackung prüfen Sie bitte deren Inhalt. Die Verpackung des Multiswitch ATS enthält die folgenden Artikel: • 1 Multiswitch ATS • 1 Benutzerhandbuch (dieses Dokument) • 2 Befestigungswinkel mit dazugehörigen Schrauben für Rack-Montage im Schaltschrank •... -
Seite 8: Ansichten Des Ats
NSICHTEN DES Abbildung 6 zeigt die Front- und Rückansicht des ATS in allen Einzelheiten. Abb. 6: Front- und Rückansicht des ATS-Moduls. ABBILDUNG 6 LEGENDE: Schalter "EINGANG A" SNMP-Erweiterungssteckplatz Befestigungswinkel für Rack-Montage Schalter "EINGANG B" Schaltschrank Klemmenleiste Kontakte (Funktion siehe Ausgang 10A Thermoschutzschalter "AUSGANG 1" betreffenden Abschnitt) Ausgang 10A Thermoschutzschalter "AUSGANG 2"... -
Seite 9: Bedienfeld
EDIENFELD Die LED-Anzeige auf der Frontseite des Multiswitch ATS zeigt den allgemeinen Funktionsstatus des Multiswitch ATS an. Abb. 7: LED-Anzeige ABBILDUNG 7 LEGENDE: Anzeige vorrangiger Eingang Anzeige Eingang "OK" Anzeige Ausgang versorgt Störungsanzeige Auswahltaster für vorrangige Spannungsquelle Stummschalter für akustisches Signal... -
Seite 10: Installation
INSTALLATION NSTALLATION Abbildung 8 zeigt, wie das ATS-Modul mit den vier mitgelieferten Schrauben in der gewünschten Höhe an den Schrankholmen in einen 19"-Einschub (mit einer Tiefe von 600mm) eingebaut wird. Abb. 8: ATS-Modul in Rack-Montage im Schaltschrank. Wenn die Temperatur im Einschub 40 °C übersteigt, ist Belüftung erforderlich. NSCHLÜSSE Zum Anschluss des Multiswitch ATS werden "EINGANG A"... -
Seite 11: Kommunikationsschnittstellen
OMMUNIKATIONSSCHNITTSTELLEN Der Multiswitch ATS wird mit den folgenden Kommunikationsschnittstellen geliefert: Die serielle Schnittstelle ist mit RS232-Buchse und USB-Buchse auf der Frontblende verfügbar. HINWEIS: Die Verwendung einer Schnittstelle schließt automatisch die Verwendung der anderen aus. Erweiterungssteckplätze für zusätzliche Schnittstellenkarten für KOMMUNIKATIONSSTECKPLÄTZE ... -
Seite 12: Klemmenleiste Kontakte
LEMMENLEISTE ONTAKTE Die Klemmenleiste Kontakte wird aus acht (8) Pins gebildet, die von links nach rechts nummeriert sind (siehe Abb. 9) und kann an ein externes Überwachungssystem (wie z.B. eine GLT) angeschlossen werden, um den Betriebsstatus des Multiswitch ATS zu überwachen. Abb. -
Seite 13: Software
OFTWARE Ü BERWACHUNGSSOFTWARE Die PowerShield Software stellt eine effektive und benutzerfreundliche Überwachung des Multiswitch ATS sicher, indem sie wichtige Informationen wie Eingangsspannung, angelegte Last und Phasenverschiebungswinkel zwischen den Eingängen anzeigt. Sie kann außerdem automatisch Shutdown-Vorgänge durchführen und E-Mails, SMS und Netzwerknachrichten senden wenn spezielle, vom Benutzer konfigurierbare, Ereignisse auftreten. -
Seite 14: Einsatz
EINSATZ ISPLAY NZEIGE Die LED-Anzeige zeigt den allgemeinen Funktionsstatus des Multiswitch ATS. Die untenstehende Tabelle nennt und beschreibt die angezeigten Signale. Abb. 11: LED-Anzeige ABBILDUNG 11 LEGENDE: Anzeigetyp LED-Beschreibung LED-Status Zustand SELECTED A Quelle A ist vorrangig Anzeige der SELECTED B vorrangigen SELECTED A Quelle... -
Seite 15: Leitfaden Zur Störungsbeseitigung
LEITFADEN ZUR STÖRUNGSBESEITIGUNG Unregelmäßiger Betrieb des Multiswitch ATS ist nicht immer ein Zeichen für eine Störung und kann oft schnell und einfach behoben werden. Die untenstehende Tabelle hilft Ihnen bei der Behandlung einiger allgemeiner Probleme. PROBLEM MÖGLICHE URSACHE LÖSUNG Verbinden Sie den ATS mit dem Netz wie im Abschnitt KEINE VERBINDUNG MIT EINGANGSSTECKERN Installation erläutert... -
Seite 16: Technische Daten
TECHNISCHE DATEN Baureihe Nennspannung 220/230/240 V AC Nennfrequenz 50 oder 60 Hz Maximaler Strom Schaltzeit 8-12 ms typisch, 16 ms maximum Display 7-LED-Anzeige Akustisches Signal bei Überlast, Übertemperatur, Kurzschluss oder sonstiger interner Summer Störungen. Schutzvorrichtungen Überlast, Übertemperatur, Kurzschluss Abmessungen (B x T x H) 483 (19”) x 330 x 44 (1HE) mm Gewicht 5 kg...
