DE

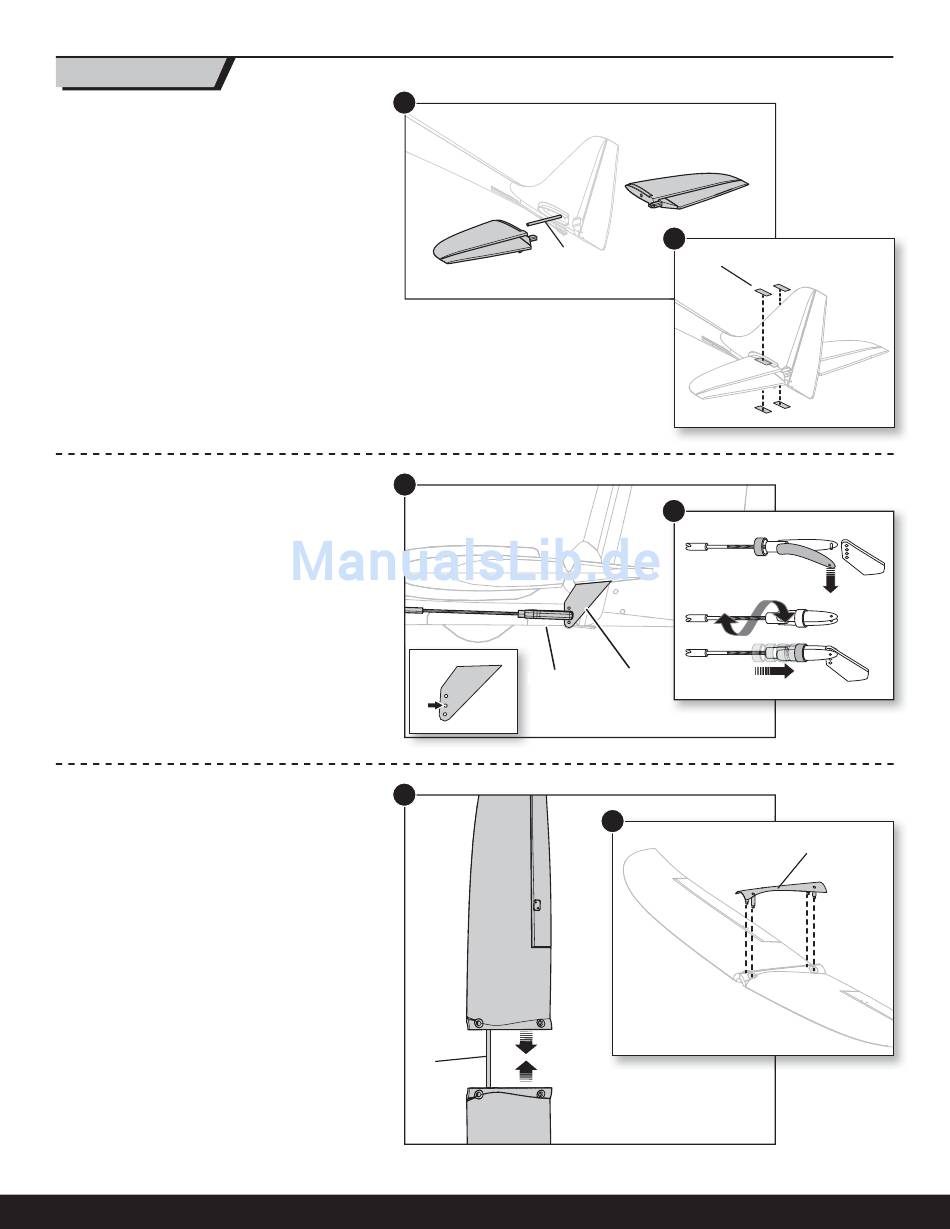

Zusammenbau
Montage des Höhenleitwerks
1. Schieben Sie den Leitwerksverbinder (A) in die Öffnung
am Heck.
2. Montieren Sie die beiden Höhenleitwerksteile (links und
rechts) wie abgebildet. Bitte achten Sie darauf, dass das
Ruderhorn nach unten zeigt.
3. Fixieren Sie das zweiteilige Höhenleitwerk mit den beiden
beiliegenden Stücken Klebeband (B). Bringen Sie ein
Stück Klebeband wie abgebildet oben und unten auf jeder
Seite des Höhenleitwerks an.
Befestigen des Gabelkopfes am Steuerhorn
Beenden Sie die Installation des Leitwerks indem Sie die
Steuerstange mit dem Gabelkopf am Leitwerksteuerhorn
unterhalb des Höhenruders verbinden.
1. Öffnen Sie den Gabelkopf und stecken Sie den Stift in das
Mittelloch (A) des Steuerhorns.
2. Falls erforderlich, nehmen Sie den Gabelkopf vom
Steuerhorn ab.
- Drehen Sie den Gabelkopf (wie angezeigt) auf die
Steuerstange (auch als Gestänge bezeichnet).
- Schließen Sie den Gabelkopf auf dem Steuerhorn und
schieben Sie das Rohr hin zum Horn, um den Gabelkopf
zu sichern.
Installation der Tragfl ächen
1. Schieben Sie wie abgebildet die linke und die rechte Seite
der Tragfl ächen über das Rohr (A)
2. Fixieren Sie die beiden Tragfl ächen mit dem Tragfl ächen-
bügel (B).
20
www.modellmarkt24.ch;
www.modellmarkt24.ch;
1
A
1
Gabelkopf
A
1
A
www.modellmarkt24.de
www.modellmarkt24.de
2
B
2
Ruderhorn
2
B
