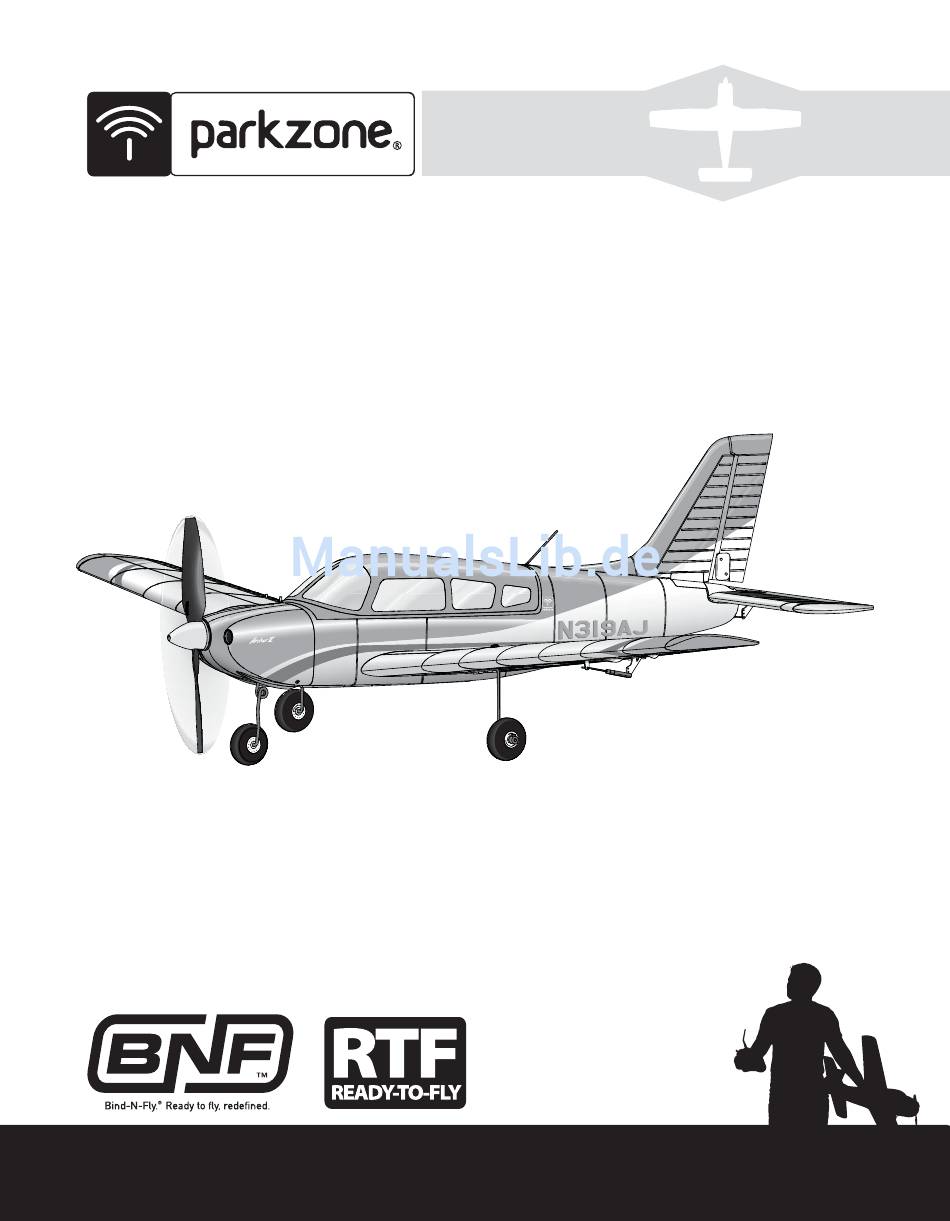

- Seite 1 Archer Instruction Manual / Bedienungsanleitung Manuel d’utilisation / Manuale di Istruzioni...
-
Seite 2: Begriffserklärung
HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, Inc. vorbehalten. Aktuelle Produktliteratur fi nden Sie unter www.horizonhobby.com im Support-Abschnitt für das Produkt. Begriffserklärung Die folgende Begriffe werden in der gesamte Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu defi nieren: HINWEIS: Verfahren können bei nicht ordnungsgemäßer Durchführung womöglich Schäden an physischem Eigentum UND geringfügige oder keine Verlet- zungen verursachen. -
Seite 3: Inhaltsverzeichnis
Modell bevor der Akku geladen ist schon montiert vor Ihnen steht. Ist die Archer das erste Sportfl ugzeug was Sie nach einem Trainer fl iegen, werden Sie die Umstellung als sehr leicht empfi nden. Wie viele Trainer hat die Archer ein Dreibein-Fahrwerk das ihnen Start und Landungen sehr einfach macht. -
Seite 4: Laden Des Flugakkus
Laden des Flugakkus Ihr Archer wird mit einem DC-Balancer-Ladegerät und einem 2S LiPo-Akku Ladegerät geliefert. Sie sollten den Akku nur mit dem mitgelieferten Ladegerät aufl aden. Lassen Sie den Akku und das Ladegerät während des Ladevorgangs nie Spezifi kationen unbeaufsichtigt. Ein Missachtung der Anweisungen kann zu Feuerentwicklung •... -
Seite 5: Einsetzen Der Senderakkus
Einsetzen der Senderakkus Ihre Spektrum DX4e ist ab Werk bereits mit dem Flugzeug gebunden. Nehmen Sie die Akkuabdeckung ab, setzen die vier im Lieferumfang enthalte- nen Batterien ein (bitte Polarität beachten) und setzen die Akkuabdeckung wieder auf. Alarm Batteriespannung Sinkt die Batteriespannung unter 4,7 Volt ertönt ein Alarmsignal und Span- nungs LED blinkt. -
Seite 6: Dx4E Reichweitentest
Servoreverseschalter (K) Aktivieren der HF Einstellung für Frankreich: Mit diesen Schaltern wählen Sie die Laufrichtung jedes Kanals. Schalten Sie Halten Sie den Trainer Button auf der Oberseite des Senders gedrückt, halten die Schalter mit dem Fingernagel oder einem kleinem Schraubendreher auf die Steuerknüppel wie abgebildet und schalten den Sender ein. -
Seite 7: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Beim Bindevorgang wird der Empfänger des Steuergeräts so programmiert, dass er den GUID-(Globally Unique Identifi er)-Code eines einzelnen Senders erkennt. Um Ihr Flugzeug einsetzen zu können, müssen Sie die mit dem Flugzeug-Sender ausgestattete Spektrum DSM2/DSMX -Technologie an den Empfänger “binden”. Unter www.bindnfl... -
Seite 8: Armieren Des Reglers Und Empfänger
Armieren des Reglers und Empfänger Die Armierung des Reglers erfolgt nach dem Binden. Jeder weitere Anschluss des Akkus erfordert die unten stehenden Schritte. ACHTUNG: Halten Sie immer die Hände vom Propeller fern. Ist der Regler armiert dreht der Motor bei jeder Gaseingabe. ACHTUNG: Trennen Sie immer den LiPo Akku vom Empfänger wenn Sie nicht fl... -
Seite 9: Montage Des Höhenruders
Montage des Höhenruders 1. Schließen Sie das Höhenrudergestänge an das äußerste Loch des Ruder- horn (B) an. Sie müssen dafür das Ruder drehen um die Z-Biegung des estänges durch das Loch zu führen. Tipp: Bewegen Sie den Höhenruderservoarm auf Vollausschlag. Dieses ergibt den meisten Platz am Gestänge zur Montage. -
Seite 10: Montage Der Tragfl Äche
Montage der Tragfl äche 1. Nehmen Sie die Kabinenhaube vom Rumpf ab. 2. Drehen Sie die Tragfl äche und Rumpf um, so dass die Unterseite nach oben zeigt. 3. Führen Sie die beiden Querruderservoanschlüsse (A) in die Rumpföffnung. 4. Schieben Sie die beiden Führungsstifte (B) am hinteren Ende der Trag- fl... -
Seite 11: Montage Des Fahrwerkes
Der Schwerpunkt (CG) des Modells befi ndet sich 40mm hinter der Vorderkante der Tragfl äche. Bitte stellen Sie sicher, dass der Flugakku mit der Klettschlaufe gesichert ist. Es ist am einfachsten den Schwerpunkt der Archer auf dem Rücken auszuwiegen. 40mm... -
Seite 12: Steuerrichtungstest
Steuerrichtungstest Prüfen Sie ob die Ruderbewegungen zu den Steuerbefehlen am Sender in die richtigen Richtungen arbeiten. Führen Sie nach dem Test die Failsafeeinstellungen durch. Stellen Sie dabei sicher, dass die Ruder auf Neutral und das Gas und die Trimmung in der niedrigsten Stellung befi nden. Führen Sie dann den Bindevor- gang noch einmal durch, dass diese Einstellungen übernommen werden. -
Seite 13: Tips Zum Fliegen Und Reparieren
Tips zum Fliegen und Reparieren Beachten Sie lokale Vorschriften und Gesetze bevor Sie sich einen Platz zum HINWEIS: Sollte ein Absturz oder Crash bevorstehen WARNUNG Fliegen suchen. reduzieren Sie das Gas und die Gastrimmung vollstän- dig. Tun Sie das nicht könnte der Rumpf, Regler und Reichweitenüberprüfung ihrer Fernsteueranlage Motor zusätzlich beschädigt werden. -
Seite 14: Demontage Des Bugfahrwerks Wartung
Demontage des Bugfahrwerks Wartung Harte Landungen können das Bugfahrwerk beschädigen. Ersetzen Sie beschä- digte Teile wie benötigt. ACHTUNG: Hantieren Sie nicht mit dem Propeller wenn der Flugakku am Regler angeschlossen ist. Verletzungen könnten die Folge sein. 1. Nehmen Sie die Kabinenhaube vom Modell ab. 2. -
Seite 15: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Das Flugzeug reagi- Das Gas befindet sich nicht im Leerlauf, und/oder die Gas- Steuerungen mit Gassteuerknüppel und Gastrimmung auf niedrigste Ein- ert nicht auf Gas- trimmung ist zu hoch stellung zurücksetzen eingaben, aber auf Gas-Servoweg ist niedriger als 100% Sicherstellen, dass der Gas-Servoweg 100% oder mehr beträgt andere Steuerungen... -
Seite 16: Garantieeinschränkungen
Garantieeinschränkungen Warnung auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eing- zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen esetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen erheblichen Ausmaßes führen. -
Seite 17: Konformitätsinformationen Für Die Europäische Union
No. HH20120101401 No. HH2012101402 Horizon Hobby GmbH Horizon Hobby GmbH Christian-Junge-Straße 1 Christian-Junge-Straße 1 D-25337 Elmshorn D-25337 Elmshorn Product(s): PKZ Archer RTF Product(s): PKZ Archer BNF Item Number(s): PKZ6100, PKZ6100M1 Item Number(s): PKZ6180 Equipment class: Equipment class: im Einklang mit den Anforderungen der unten aufgeführten Bestimmungen im Einklang mit den Anforderungen der unten aufgeführten Bestimmungen... -
Seite 18: Kontaktinformationen Für Ersatzteile
Verrière avec pilote: Archer Capottina e pilota: Archer Jeu de train d'atterrissage principal : PKZ6106 Landing Gear Set: Archer Parkzone Archer: Fahrwerk-Set Set del carrello di atterraggio: Archer Archer PKZ6111 Prop Adapter: Archer Parkzone Archer: Propelleradapter Adaptateur d’hélice: Archer Adattatore elica: Archer... - Seite 19 Optional Parts • Optionale Bauteile • Pièces optionnelles • Pezzi opzionali Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice SPM6805 Trainer Cord: ALL SPM Spektrum Trainerkabel Cordon écolage : Toutes les SPM Cavo trainer E-fl ite Park Flyer Werkzeugsortiment; EFLA250 Park Flyer Tool Assortment, 5 pc Assortiment d'outils park fl...
- Seite 20 © 2013 Horizon Hobby, Inc. ParkZone, Archer, AS3X, E-flite, Celectra, EC2, DSM, DSM2, DSMX, Z-Foam, Bind–N–Fly and ModelMatch are trademarks or registered trademarks of Horizon Hobby, Inc. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Futaba is a registered trademark of Futaba Denshi Kogyo Kabushiki Kaisha Corporation of Japan.
