GSS HDTA 614 C ASI Montageanleitung Seite 6

Pegel (Eingang / Ausgang): ............................................ 800 mV
Rückflussdämpfung (Eingang): ..............................> 17 dB (5 ... 270 MHz)
HF-Ausgang
Frequenzbereich: .............................................. 42,0 MHz ... 868,0 MHz
Kanäle: ............................................................................... S21 ... C69
Ausgangspegel: ...................................................................... 101 dBμV
Ausgangsimpedanz: ....................................................................... 75 Ω
Anschlüsse
SAT-Eingänge: .......................................................................2 F-Buchsen
ASI-Eingang: ..................................................................... 1 BNC-Buchse
HF-Ausgang: ....................................................................... 1 IEC-Buchse
Anschlussleiste (10-polig): ..... Für Versorgungsspannungen und Steuerleitungen
Buchse RS 232: .....................Serielle Schnittstelle für Softwareaktualisierung
Common Interface: ......................... 2 (mehrere Programme entschlüsselbar)
Fernwartung
Fernbedienbar (über PSW 1000*): .......................................................ja
(* und eine entsprechende Managementeinheit)
2.4 B
e s c h r e I B u n g
Die Quad-Transmodulator-Cassette ist ein Umsetzer, der nach DVB-S-/DVB-S2-
Standard modulierte Signale (auch 16/32 APSK) in 4 QAM-modulierte Sig-
nale für die Einspeisung in das Kabelnetz aufbereitet. Die Cassette hat zwei
SAT-ZF-Eingänge, einen ASI-Eingang und einen HF-Ausgang.

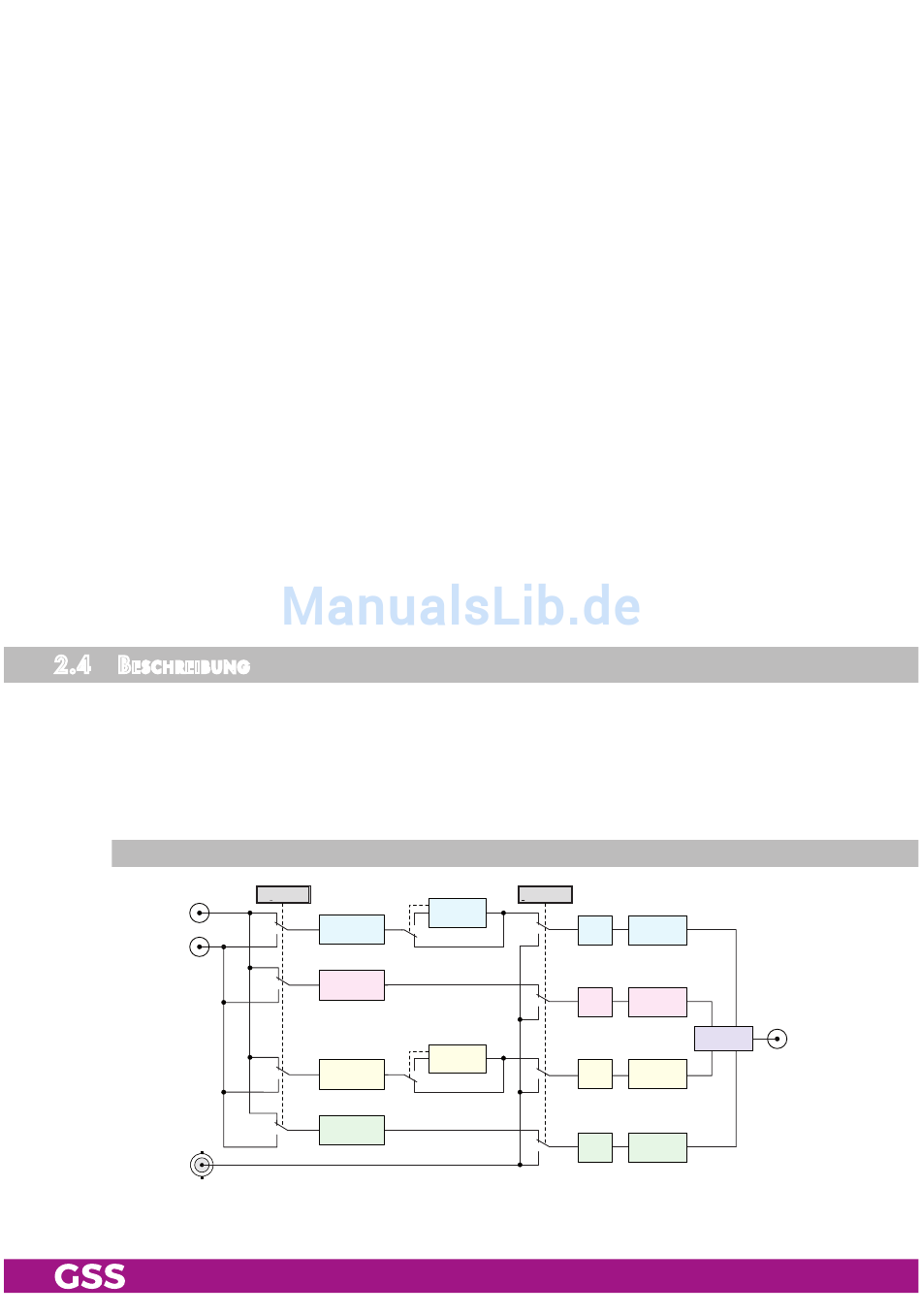

B
lo c ks c h a lt B I l d
SAT IN "A"
SAT IN "B"
ASI IN
Bx 4A LNB
10600 MHz In A
CA-Modul
CA module
Tuner "A"
Tuner "B"
CA-Modul
CA module
Tuner "C"
Tuner "D"
- 6 -
Bx 4 ASI
0 x ASI OFF
Modulator
TPS
"A"
Modulator
TPS
"B"
Modulator
TPS
"C"
Modulator
TPS
"D"
± 10%
SS
Combiner RF OUT
HDTA 614 C ASI
