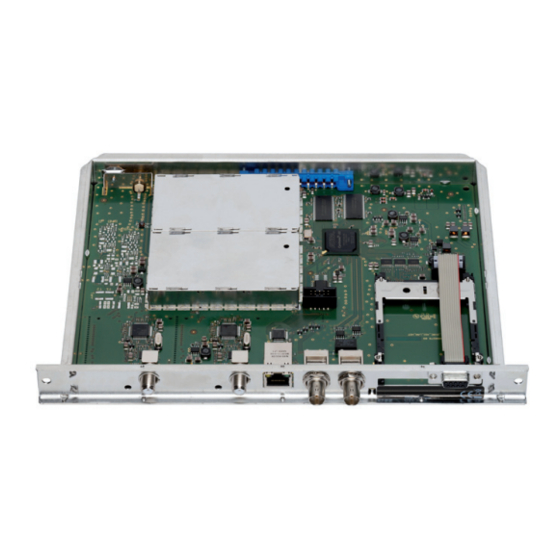

HMPT 1000 T

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GSS HMPT 1000 T

Inhaltszusammenfassung für GSS HMPT 1000 T

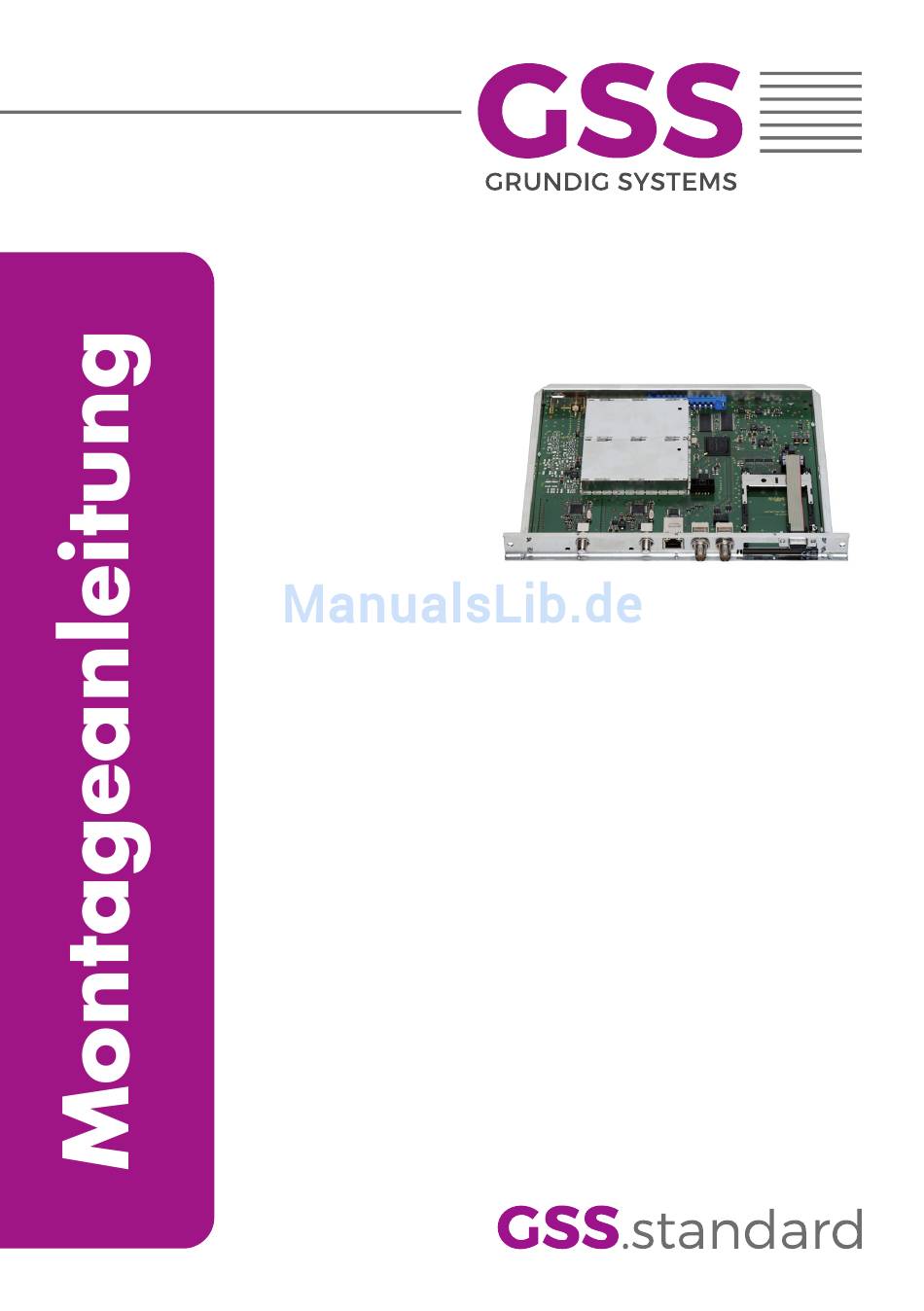

  • Seite 1 HMPT 1000 T...

  • Seite 2: Inhaltsverzeichnis

    n h a l t s v e r z e I c h n I s 1 Sicherheitsvorschriften und Hinweise ............4 2 Allgemeines ....................5 Lieferumfang .................5 Bedeutung der verwendeten Symbolik ..........5 Technische Daten ................5 Beschreibung ................6 Eingangssignallauf "INROUTE" ..........7 Menüeinstellung "A=1 B=2" ............7 Menüeinstellung "A+B=1 2=OFF"...
  • Seite 3 Kanalzug................26 Kanal- / Frequenzeinstellung............26 Ausgangsfrequenz, Ausgangskanal, Modulator ......27 Ausgangspegel der Kanalzüge ..........28 Eingangstransportstrom ............29 IP-Empfang, Übertragungsprotokoll, Portnummer......29 IP-Adresse des Eingangstransportstroms ........30 Programmfilter................31 "INROUTE"-Menüeinstellung "A = 1 B = 2" ......31 Status der einzelnen Services prüfen: ........32 "INROUTE"-Menüeinstellung "A+B = 1 2 = OFF" .....33 COFDM-Parameter ..............34 Ausgangssignal ..............37 Bandbreite des Ausgangssignals ..........37...

  • Seite 4: Sicherheitsvorschriften Und Hinweise

    I c h e r h e I t s v o r s c h r I f t e n u n d I n w e I s e • Montage, Installation und Service sind von autorisierten Elektrofachkräften durchzuführen.

  • Seite 5: Allgemeines

    I n e s 2.1 l I e f e r u m fa n g 1 Cassette HMPT 1000 T 1 HF-Kabel 1 Kurzmontageanleitung 2.2 B e d e u t u n g...

  • Seite 6: Beschreibung

    HF-Ausgang Frequenzbereich: ..........42,0 MHz … 860,0 MHz Kanäle: .............C5 … C12, C21 … C69 Modulationsart: ..........QPSK, 16 QAM, 64 QAM Ausgangspegel: ................ 96 dBμV Ausgangsimpedanz: ............... 75 Ω LAN-Schnittstelle Standard: ................100-BASE-T Datenrate: ................≤ 80 MBit Protokolle: ............UDP (User Data Protocol), ............

  • Seite 7: Eingangssignallauf "Inroute

    verfügt sie neben der LAN-Schnittstelle über einen ASI-Ausgang (ASI – Asyn- chronous Serial Interface gemäß DIN EN 50083-9). Für den Betrieb der Cassette in einem LAN-Netzwerk kann dieser eine IP-Adresse zugeordnet werden. Der Signallauf der Transportströme wird in den Menüs Eingangssignallauf "INROUTE"...

  • Seite 8: Ausgangssignallauf "Outroute

    "outroute" u s ga n gs s I g n a l l au f "1=>ma 2=>mB" e n ü e I n s t e l l u n g Der Transportstrom 1 wird über Modulator "A", der Transportstrom 2 über Modulator "B"...

  • Seite 9: Allgemeines

    l lg e m e I n e s Die Cassette ist mit zwei Kanalzügen ("A" und "B") bestückt. Der Kanalzug "A" enthält einen digitalen SAT-Tuner und kann neben dem über die LAN-Schnittstel- le eingespeisten Transportstrom wahlweise auch den Transportstrom des SAT- Tuners verarbeiten.

  • Seite 10: Software-Abfrage

    2.5 s o f t wa r e B f r ag e Bedienteil Falls erforderlich, können Sie die Anzeige der Software-Version des Bedien- teils manuell aufrufen: • Zwei beliebige Tasten des Bedienteils der Kopfstation gleichzeitig solange drücken, bis das Display dunkel und anschließend die Software-Version, z.B. "V 45", angezeigt wird.

  • Seite 11: Montage

    o n t a g e 3.1 c a s s e t t e m o n t I e r e n – Beachten Sie, dass die Kopfstation vibrationsfrei montiert sein muss. Ver- meiden Sie z.B. die Montage der Kopfstation an einem Aufzugschacht oder ähnlich vibrierenden Wand- oder Bodenkonstruktionen.

  • Seite 12: Emv-Vorschriften

    3.2 emv-v o rs c h r I f t e n Um die gültigen EMV-Vorschriften einzuhalten, ist es erforderlich, die von au- ßen kommenden und die nach außen führenden Verbindungen der Kopfstati- on über Kabeldurchführungen herzustellen. Beachten Sie beim Einbau der Cassette in eine Kopfstation, die in einem 19"-Schrank installiert ist, dass die von außen kommenden und die nach au- ßen führenden Verbindungen beim 19"-Schrank über Kabeldurchführungen herzustellen sind. Die Schirmdämpfung der Anschlussleitungen muss den Anforderungen der "Klasse A" entsprechen.

  • Seite 13: Die Cassette Im Überblick

    3.3 d ü a s s e t t e B e r B l I c k Wird nicht verwendet Wird nicht verwendet Status-LED des Kanalzugs "A" SAT-ZF-Eingang des Kanalzugs "A" Status-LED der LAN-Schnittstelle (Datentransfer) LAN-Buchse Status-LED der LAN-Schnittstelle (Netzwerkverbindung) Wird nicht verwendet ASI-Ausgang Typenschild...

  • Seite 14: Ca-Modul Nachrüsten

    3.5 ca-m o d u l n ac h r ü s t e n Die Cassette ist mit einem Common-Interface ausgestattet. Dieses dient dem Anschluss eines CA-Moduls verschiedener Verschlüsselungssysteme und Pro- grammanbieter. Verschlüsselte Programme können nur mit einem, dem Ver- schlüsselungssystem entsprechenden CA-Modul in Verbindung mit der zugehö- rigen Smartcard entschlüsselt werden.

  • Seite 15: Das Bedienfeld Im Überblick

    ü e d I e n f e l d B e r B l I c k 4.1 m e n ü P u n k t e Programmieren Sie die Cassette über die Tasten des Bedienteiles der Kopfstati- on.

  • Seite 16: Bedienfeld

    4.2 B e d I e n f e l d Die Menüs können Sie schrittweise über die Tastatur der Kopfstation anwäh- len: "blättert" Menüs vorwärts. wählen Parameter in den Menüs. stellen Werte ein, lösen Aktionen aus. wählt Untermenüs. "blättert" Menüs rückwärts. speichert alle Eingaben.

  • Seite 17: Programmierablauf

    5.2 P ro g r a m m I e r a B l au f BE–Remote V 45 Bedienhinweise Operating Hints Ein / On "blättert" Menüs vorwärts. scrolls forward through the menu. please wait … "blättert" Menüs rückwärts. scrolls backward through the menu. wählen die Eingabeposition select the enter position.
  • Seite 18 Seite 20 Bx 4 LINE ◀ ▶ Line A <= => Line B Line A / Line B Bx 4A OUTPUT Freq. Channel / Freq. Bx 4A OUTPUT ◀ ▶ 850.00 MHz on / off S21 … C69 42…860 MHz Line B Bx 4A LEVEL...
  • Seite 19 ◀ ▶ next service (station) on -> off nur Kanalzug “A” mit CA-Modul Bx 1A only Channel strip “A“ with CA module on / off PID Check Bx 1A Menu <= => Edit ◀ ▶ Bx 1A TV 04/09 X / 0 .
  • Seite 20 Null Packets … Single Carrier Bx 4A TS/ONID ◀ ▶ ◀ ▶ 0x0001,0100 off / on Bx 4A => Make ▶ on / off Make Bx 4A CAT-ID ◀ ▶ ◀ ▶ 0xDE00 on / off Bx 4A DROP ◀ ▶...

  • Seite 21: Cassette Programmieren

    5.3 c a s s e t t e P r o g r a m m I e r e n —> Wird die Taste länger als 2 Sekunden gedrückt, wird der Programmiervorgang abgebrochen. Es erfolgt aus jedem Menü der Rücksprung zum Programmpunkt "Cassette wählen".

  • Seite 22: Ethernet-Parameter

    t h e r n e t a r a m e t e r In diesem Menü legen Sie fest, ob Sie die Ethernet-Parameter für die Cassette automatisch von einem angeschlossenen Server eintragen lassen ("DHCP"), oder von Hand in die Menüs eingeben wollen ("stat"). Um die Cassette ein- deutig zuordnen zu können, muss jeder IPTV-Cassette eine eigene IP-Adresse zugewiesen werden.

  • Seite 23: Adressbereich

    d r es s B e r e I c h In diesem Menü legen Sie den Adressbereich für die an das LAN angeschlos- senen Cassetten fest. Bx 4 IP-MASK 255.255.255. • Mit den Tasten den Cursor unter die einzustellende Ziffer der ange- zeigten IP-Adresse stellen und mit den Tasten gewünschte IP-Adresse einstellen.

  • Seite 24: Eingangssignallauf

    • Mit den Tasten den Cursor unter die einzustellende Ziffer der ange- zeigten Portnummer stellen und mit den Tasten gewünschte Portnum- mer einstellen ("0" … "65535"). • Taste drücken. —> Das Menü "Eingangssignallauf" – "INROUTE" wird aktiviert. I n ga n gs s I g n a l l au f In diesem Menü...

  • Seite 25: Asi-Ausgangs-Übertragungsrate

    • Taste drücken. —> Das Menü "ASI-Ausgangs-Übertragungsrate" – "ASI RATE" wird ak- tiviert. asI-a -ü u s ga n gs B e r t r ag u n gs r at e In diesem Menü stellen Sie die Ausgangs-Übertragungsrate für die angeschlos- sene ASI-Komponente ein.
  • Seite 26 • Zum Umstellen der Übertragungsart, mit den Tasten den Cursor un- ter "cont." (kontinuierlich) stellen (Standard einstellung) und mit den Tasten "burst" einstellen. —> Einstellung "cont." Die Datenpakete der Nutzdaten werden im Transportstrom zu ei- nem großen Datenpaket zusammengefasst. —> Einstellung "burst" Die Datenpakete der Nutzdaten werden im Transportstrom gleich- mäßig verteilt.
  • Seite 27 Für Programmierun gen in diesen Kanalbereichen und den darunter liegenden Frequenzbereichen empfehlen wir, die Bandbreite des COFDM-Signals auf 7 MHz zu reduzieren (Seite 36). Beachten Sie dabei, dass viele Receiver den Frequenzbereich 306 … 466 MHz (S21 … S41) nicht empfangen können. Bx 4A OUTPUT Channel...
  • Seite 28 • Taste drücken. —> Das Menü "Ausgangspegel der Kanalzüge" – "LEVEL" wird aktiviert. u s ga n gs P e g e l d e r a n a l z ü g e Unter diesem Menüpunkt können Sie die Ausgangspegel der Modulatoren der Kanalzüge "A"...
  • Seite 29 I n ga n gs t r a n s P o r t s t r o m In diesem Menü wählen Sie die Signalquelle für die Auswahl der Services. Die zu verarbeitenden Transportströme werden vom Tuner des Kanalzugs "A" und der LAN-Schnittstelle "Lan"...
  • Seite 30 Übertragungsprotokoll wählen • Cursor mit Taste unter "UDP" bzw. "RTP" stellen. • Mit den Tasten gewünschtes Übertragungsprotokoll wählen: "UDP" – Das "User Datagram Protocol" ist ein Protokoll zur verbindungslosen Übertragung von Daten zu einer bestimmten Anwendung. Dazu wird die Portnummer des Dienstes mitgesendet der die Daten erhalten soll. "RTP"...
  • Seite 31 r o g r a m m f I lt e r Das Programmfilter ist standardmäßig ausgeschaltet ("off"). In diesem Menü le- gen Sie fest, welche der empfangenen Services übertragen werden sollen. Wer- den Services aktiviert, erhöht sich die Ausgangssymbolrate. Bei ausgeschaltetem Programmfilter (Werkseinstellung) passieren alle Services des Transportstroms das Programmfilter.
  • Seite 32 Weitere mögliche Anzeigen: "RA" "Radio" (Art des Service) Bei Radio-Programmen wird der Bildschirmhinter- grund eines angeschlossenen TV-Gerätes bzw. Mess- empfängers dunkel getastet. " – " Der gerade gewählte Service ist ausgeschaltet. " * " Ein Stern bedeutet, dass der gewählte Service ver- schlüsselt ist. Zum "Freischalten" des Service wird das CA-Modul mit der entsprechenden Smartcard des Anbieters benötigt.
  • Seite 33 "Inroute"-m "a+B = 1 2 = off" e n ü e I n s t e l lu n g Bx 4A PROGRAM Bx 4A TV 01/07 Filter Das Erste ◀ ▶ Bx 4B TV 02/09 ………… ◀ ▶ ▶ Bx 4A PROGRAM Filter on / off •...
  • Seite 34 cofdm-P a r a m e t e r Die nachfolgenden Tabellen zeigen die Abhängigkeit der übertragbaren Net- to-Datenraten von den Einstellungen der COFDM-Parameter. Netto-Datenrate [kbit/s] bei einer Bandbreite von 8 MHz Schutzintervall Modulation Coderate 4976 5529 5853 6031 6635 7372 7805 8041 QPSK 7464 8294 8780 9047 8294...
  • Seite 35 Wird die Bandbreite um 1 MHz verringert, wird die übertragbare Datenrate um ca. niedriger. Netto-Datenrate [kbit/s] bei einer Bandbreite von 7 MHz Schutzintervall Modulation Coderate 4354 4838 5122 5276 5805 6450 6828 7036 QPSK 6531 7257 7683 7915 7257 8063 8536 8795 7619 8466 8963 9235 8708 9676 10245...
  • Seite 36 Übertragungsparameter für DVB-T bei einer Bandbreite von 8 MHz Übertragungsmodus Symboldauer T [µs] Trägerabstand ∆ f [kHz] 4,4643 2,232 1,116 2048 4096 8192 Träger theoretisch 1705 3410 6817 Träger real belegte Bandbreite [MHz] 7,61 7,61 7,61 Gesamtsymboldauer 280 262 238 231 560 504 476 462 1120 1008 952 924 [µs] Schutzintervall T [µs]...
  • Seite 37 u s ga n gs s I g n a l In diesem Menü stellen Sie die Bandbreite, die Trägermodulation und die Spektrallage des Ausgangssignals ein. Bx 4A COFDM-MODE 8MHz QAM64 a n d B r e I t e d es u s ga n gs s I g n a l s Für die Übertragung des Ausgangssignals im Kanalbereich C21 …...
  • Seite 38 ü B e r t r ag u n gs Pa r a m e t e r In diesem Menü können Sie die Übertragungsmodi, die Kodierrate (Coderate) und das Schutzintervall (guard interval) einstellen. Bx 4A COFDM-MODE C7/8 G1/32 ü B e r t r ag u n gs m o d u s Mit diesem Menüpunkt stellen Sie die Anzahl der Träger ein: 2k-Modus: 1512 Träger für Nutzdaten (gesamt 1705 Träger)
  • Seite 39 • Taste drücken. —> Das Menü "Senderkennung" – "COFDM TPS" wird aktiviert. e n d e r k e n n u n g e I n s t e l l e n Bei terrestrischer Übertragung ist jedem COFDM-modulierten Sender eine Ken- nung zugeordnet.
  • Seite 40 (28352) (= "Zahl 2"): Aktuell gemessene Ausgangs-Datenrate. Bei richtig eingestelltem Programmfilter ist dieser Wert kleiner als der Wert der "Zahl 1". Der Wert schwankt, da die Datenrate einzelner Services dynamisch vom Sender verändert wird. —> Die "Zahl 2" wird bei den Einstellungen "OUTROUTE 1=>ASI MA=OFF"...
  • Seite 41 • Taste drücken. —> Das Menü "Transportstrom- / ORGNET-ID" – "TS/ONID" wird aktiviert. - / orgnet-Id r a n s P o r t s t r o m Werden die Sender eines Transponders auf die Transportströme der Kanalzü- ge "A" und "B" aufgeteilt, muss einem der beiden Transportströme eine neue Kennung (ORGNET-ID) zugewiesen werden, damit der Suchlauf von ange- schlossenen Settop-Boxen fehlerfrei durchgeführt werden kann.
  • Seite 42 (nIt) e t wo r k n f o r m at I o n a B l e Bx 4A => Make • NIT ein-/ausschalten ("on"/"off"): Tasten drücken. • Mit Taste "Make" NIT aktivieren. —> Alle aktiven Cassetten, die eine NIT ausgeben können ("NIT"-Cas- setten), müssen eingestellt und empfangsbereit sein! —>...
  • Seite 43 e t z e t r e I B e r d e n t I f I k at I o n In diesem Menü können Sie die Netz-/Betreiber-Identifika tion (CAT-ID – Condi- tional Access Table - Identification) z.B. des visAvision-Transponders (Eutelsat 8°...
  • Seite 44 • Mit den Cursor unter "off" stellen und mit "on" (löschen) aktivie- ren. • Taste drücken. —> Das Menü "PID umbenennen" – "REMAP" wird aktiviert. PId u m B e n e n n e n In diesem Menü können Sie einer PID eine neue Adresse zuweisen unter Bei- behaltung des gesamten Dateninhalts.
  • Seite 45 ü c ks e t z e n au f e r k e I n s t e l lw e r t e In diesem Menü können Sie alle Einstellungen auf die Werkeinstellwerte zu- rücksetzen. Bx 4A FACTORY Bx 4A FACTORY Defaults...
  • Seite 46 u n e r I n s t e l l u n g e n lnB-o sz I l l ato r f r e q u e n z e I n s t e l l e n In diesem Menü...
  • Seite 47 • Vorgang entsprechend der Anzahl der einzustellenden Ziffern wiederholen. DVB-Modus einstellen • Mit Taste den Cursor unter "DVB-S" stellen und mit den Tasten erforderlichen DVB-S2-Modus wählen. • Taste drücken. —> Das Menü "Eingangsfrequenz" – "FREQ" wird aktiviert. I n ga n gs f r e q u e n z Zeigt das Display in der zweiten Zeile drei Punkte "...
  • Seite 48 I g n a l au s c h a B s ta n d In diesem Menü können Sie die Güte des Eingangssignals beurteilen. Bx 1 (+ 9.6) OK 14.6 dB Aktueller Signal-/Rauschabstand Dieser Wert gibt die Differenz zwischen der Eingangssignalgüte und der Empfangsschwelle des Tuners bei dieser Modulationsart an.
  • Seite 49 ca-m e t r I e B m I t e I n e m o d u l Um die Funktion des CA-Moduls zu ermöglichen, müssen im Menü "Programm- filter" – "PROGRAM" des Kanalzugs "A" (Seite 31) Programme / Services ge- wählt sein, die mit dem verwendeten CA-Modul und der Smartcard entschlüs- selt werden können.
  • Seite 50 Bx 4A Menu <= => Edit Bx 4A 01/03 MENU Bx 4A TV Bx 4A TV 04/09 04/09 Information *) ..—> Das Display zeigt z.B. Bx 4A 01/03 MENU Information Bedeutung der Anzeigen: "Bx 4A" Steckplatz 4 "01/03"...
  • Seite 51 e rv I c es e n t s c h lü s s e l n In diesem Menü wählen Sie die gewünschten, zu entschlüsselnden Services aus dem verschlüsselten Datenstrom. Bx 4A Menu <= => Edit Bx 4A 01/03 Bx 4A 01/03 MENU MENU...
  • Seite 52 B s c h l I e s s e n d e r B e I t e n Um die gültigen EMV-Vorschriften einzuhalten, ist es erforderlich nach der Montage der Kopfstation, der Nachrüstung von Zubehör und dem Bestücken der Cassetten, alle Kabel-Verschraubungen, Kabeldurchführungen und Ab- deckungen sorgfältig zu befestigen. • Kabel-Schraubverbindungen unter Verwendung eines geeigneten Gabel- schlüssels handfest festschrauben. •...
  • Seite 53 a n a l u n d r e q u e n z t a B e l l e n Vorschlag für ein Frequenzraster (8 MHz) im Band I/III 42.00 82.00 146.00 186.00 226.00 266.00 50.00 114.00 154.00 194.00 234.00 274.00...

  • Seite 54: Ce-Konformitätserklärung

    Telefon: +49 (0) 911 / 703 8877 • Fax: +49 (0) 911 / 703 9210 www.gss.de • info@gss.de CLASS CLASS Kundendienst: Telefon: +49 (0) 911/703 2221; Fax: +49 (0) 911/703 2326; service@gss.de Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS Grundig Systems GmbH V39/001/2017...
