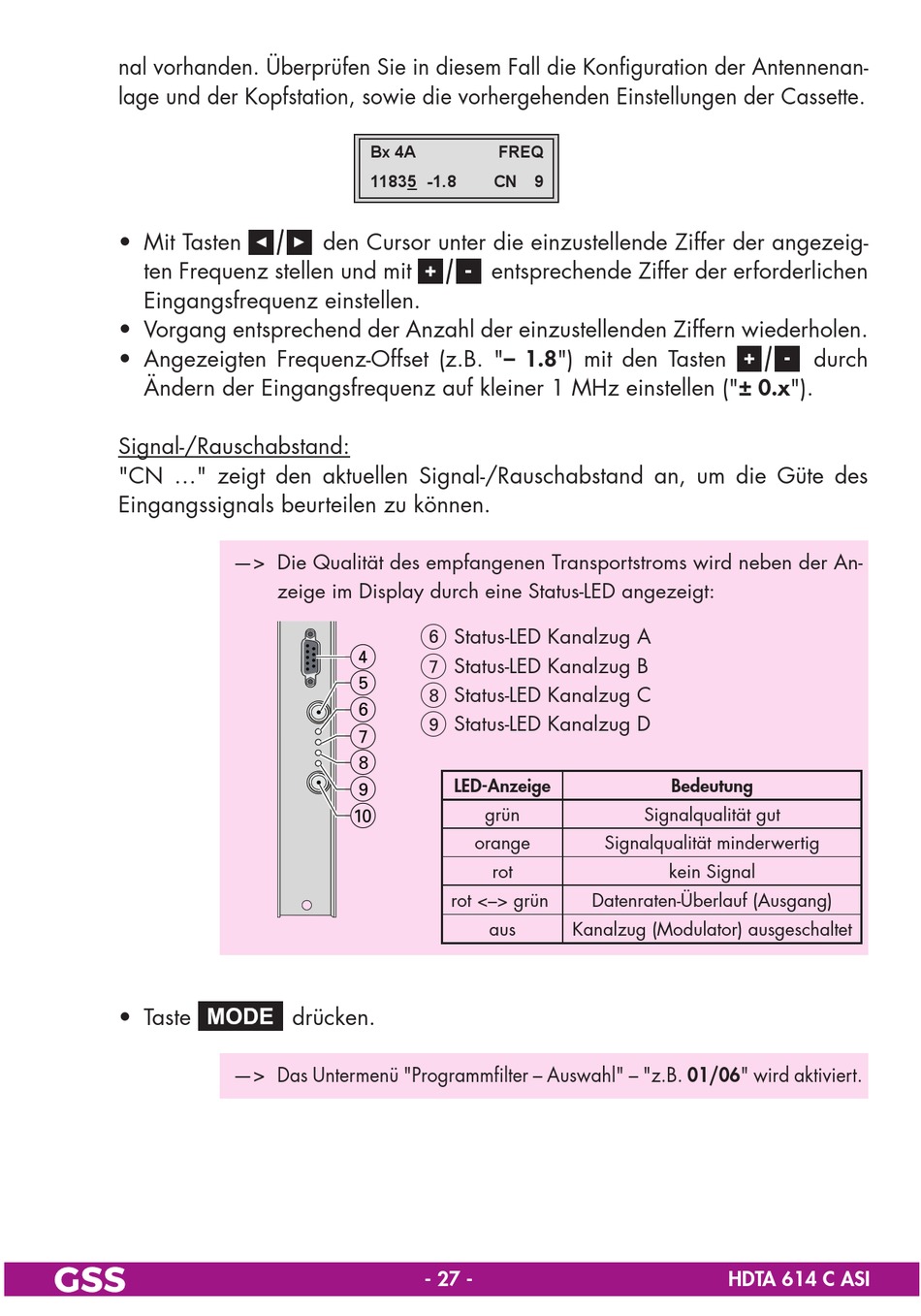

nal vorhanden. Überprüfen Sie in diesem Fall die Konfiguration der Antennenan-
lage und der Kopfstation, sowie die vorhergehenden Einstellungen der Cassette.
• Mit Tasten
ten Frequenz stellen und mit
Eingangsfrequenz einstellen.
• Vorgang entsprechend der Anzahl der einzustellenden Ziffern wiederholen.
• Angezeigten Frequenz-Offset (z.B. "– 1.8") mit den Tasten
Ändern der Eingangsfrequenz auf kleiner 1 MHz einstellen ("± 0.x").
Signal-/Rauschabstand:
"CN ..." zeigt den aktuellen Signal-/Rauschabstand an, um die Güte des
Eingangssignals beurteilen zu können.
• Taste
Bx 4A
11835 -1.8
den Cursor unter die einzustellende Ziffer der angezeig-
1
2
—> Die Qualität des empfangenen Transportstroms wird neben der An-
zeige im Display durch eine Status-LED angezeigt:
3
4
5
6
7
8
9
0
drücken.
—> Das Untermenü "Programmfilter – Auswahl" – "z.B. 01/06" wird aktiviert.
FREQ
CN
9
entsprechende Ziffer der erforderlichen
6
Status-LED Kanalzug A
7
Status-LED Kanalzug B
8
Status-LED Kanalzug C
9
Status-LED Kanalzug D
LED-Anzeige
grün
orange
rot
rot <–> grün
Datenraten-Überlauf (Ausgang)
aus
Kanalzug (Modulator) ausgeschaltet
- 27 -
Bedeutung
Signalqualität gut
Signalqualität minderwertig
kein Signal
HDTA 614 C ASI
durch
