Inhaltszusammenfassung für GSS SUCP 532
- Seite 1 SUCP 532...

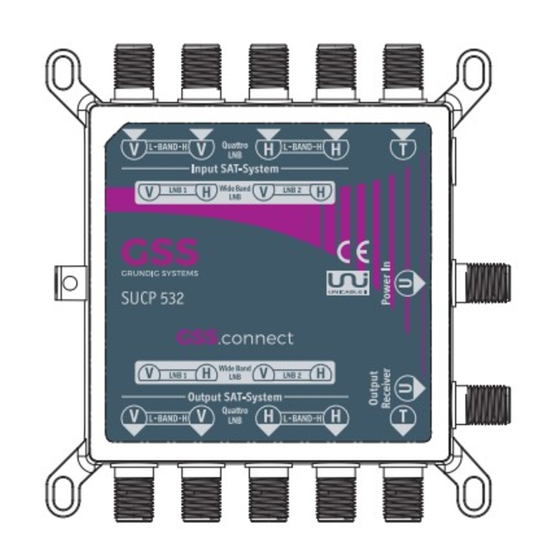

- Seite 2 B u n g l lg e M e i n es Der SUCP 532 ist ein Unicable II Multischalter, der Installationen mit maximal 32 Empfänger über ein einzelnes Kabel ermöglicht.* Er unterstützt sowohl den statischen als auch den dynamischen Modus. Im dynamischen Modus (Auslieferungszustand) können bis zu 32 Unicable II-...
- Seite 3 eines Quattro -LNB (LV, LH, HV und HH) von einem Satellitenfeed oder zweier Wideband-LNBs* (horizontal und vertikal) von 2 Satellitenfeeds empfangen und kaskadieren können. Das Alleinstellungsmerkmal der Multischalter-Firm- ware erlaubt eine Verkettung von 2 Geräten und die Verbindung ihrer Ausgän- ge über einen externen Kombiner, um so den Empfang von bis zu 4 Satelliten- feeds** über 4 Breitband Satelliten ZF-Signale zu ermöglichen.
- Seite 4 Terr. Eingang Steckernetzteil 68mm 98mm Sat-Eingänge Potentialausgleich Potentialausgleich Ausgang Unicable II Ausgang Unicable II SUCP 532 Ausgang Unicable II Terr. Durchschleifausgang Sat-Durchschleifausgänge Verbinden Sie die Kabel des Quattro-LNBs mit den Eingängen Schließen Sie eine terrest- rische Antenne an diesen Eingang Hinweis: Für optimale Leis-...
- Seite 5 Stellen Sie einen Potentialausgleich (PA) gemäß IEC/EN/DIN EN 60728 her. • Verbinden Sie die Anschlüsse für PA-Ausgleich von SUCP 532 und Power Inserter jeweils über eine PA-Leitung (Cu 4 mm - 9 mm ) mit der bauseitigen PA-Schiene. r o g r a M M i e r u n g 4.1 W...
- Seite 6 4.2 i n s ta l l at i o n s B e i s p i e l da s e i n e M p r o g r a M M i e r u n g e r f o r d e r t 4 W lnB...
- Seite 7 e c h n i s c h e a t e n Die Anforderungen der EG-Richtlinien 2011/65/EU, 2014/30/EU und 2014/35/EU werden erfüllt. Das Produkt erfüllt die Richtlinien und Normen zur CE-Kennzeichnung. Alle Werte sind, falls nicht anders angegeben, "typische Werte". Eingänge 4 Sat-ZF Eingänge: .........für 1 Quattro LNB (Grundeinstellung) oder 2 Windband LNBs (Option)
- Seite 8 Telefon: +49 (0) 911 / 703 8877 • Fax: +49 (0) 911 / 703 9210 www.gss.de • info@gss.de Kundendienst: Telefon: +49 (0) 911/703 2221; Fax: +49 (0) 911/703 2326; service@gss.de Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS Grundig Systems GmbH...
