Inhaltszusammenfassung für GSS HSPT 1000 C

  • Seite 1 HSPT 1000 C...

  • Seite 2: Inhaltsverzeichnis

    n h a l t s v e r z e I c h n I s 1 Sicherheitsvorschriften ................. 4 2 Allgemeines ....................5 Lieferumfang .................5 Bedeutung der verwendeten Symbolik ..........5 Technische Daten ................5 Beschreibung ................6 Software-Abfrage ................7 Erläuterung des Begriffes "Symbolrate" ..........7 3 Montage .....................
  • Seite 3 Ausgangspegel der Kanalzüge............24 Ausgangsparameter ..............25 QAM-Modulation ..............25 Nutzsignal invertieren .............25 Ausgangsdatenrate ..............25 Transportstrom- / ORGNET-ID ............26 Network Information Table (NIT) ............27 Einstellungen speichern ...............28 6 Abschließende Arbeiten ................28 7 Kanal- und Frequenztabellen ..............29 - 3 - HSPT 1000 C...

  • Seite 4: Sicherheitsvorschriften

    I c h e r h e I t s v o r s c h r I f t e n • Montage, Installation und Service sind von autorisierten Elektrofachkräften durchzuführen. • Betriebsspannung der Anlage vor Beginn von Montage- oder Servicearbei- ten abschalten oder Netzstecker ziehen.

  • Seite 5: Allgemeines

    I n e s 2.1 l I e f e r u m fa n g 1 Cassette HSPT 1000 C 1 LAN-Kabel 1 Kurzmontageanleitung 2.2 B e d e u t u n g...

  • Seite 6: Beschreibung

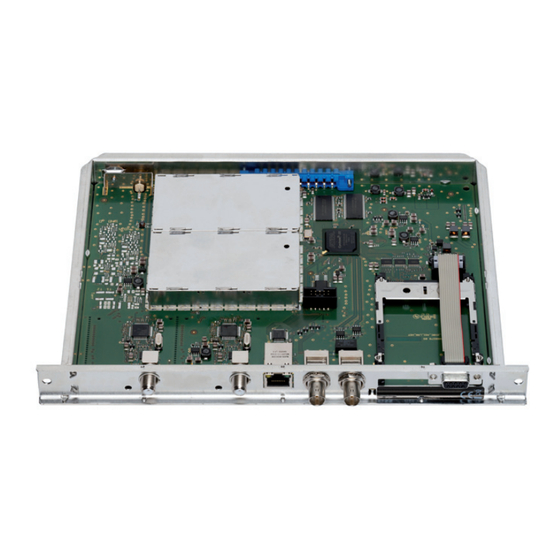

    2.4 B e s c h r e I B u n g Die Cassette ist ein SPTS / QAM-Umsetzer, der die über die LAN-Schnittstelle ein- gespeisten Transportströme in zwei QAM-modulierte Kabelsignale konvertiert. Für den Betrieb der Cassette in einem LAN-Netzwerk kann dieser eine eigene IP-Adresse zugeordnet werden.

  • Seite 7: Software-Abfrage

    2.5 s o f t wa r e B f r ag e Bedienteil Falls erforderlich, können Sie die Anzeige der Software-Version des Bedien- teils manuell aufrufen: • Zwei beliebige Tasten des Bedienteils der Kopfstation gleichzeitig solange drücken, bis das Display dunkel und anschließend die Software-Version, z.B. "V 45", angezeigt wird.

  • Seite 8: Montage

    Empfang eines Transponders mit sehr kleiner Symbolrate (SCPC-Sender) Eine geringe Datenrate bewirkt eine kleine Ausgangs-Symbolrate. Bei man- chen Digital-Receivern können dadurch Empfangsprobleme auftreten. Abhilfe können Sie erreichen, indem Sie die Ausgangssymbolrate auf einen höheren Wert einstellen. Festgelegte Symbolraten Manche Kabelnetzbetreiber schreiben eine bestimmte Symbolrate vor (z.B. 6900 kSymb/s). o n t a g e 3.1 c a s s e t t e...

  • Seite 9: Emv-Vorschriften

    3.2 emv-v o rs c h r I f t e n Um die gültigen EMV-Vorschriften einzuhalten, ist es erforderlich, die von au- ßen kommenden und die nach außen führenden Verbindungen der Kopfstati- on über Kabeldurchführungen herzustellen. Beachten Sie beim Einbau der Cassette in eine Kopfstation, die in einem 19"-Schrank installiert ist, dass die von außen kommenden und die nach au- ßen führenden Verbindungen beim 19"-Schrank über Kabeldurchführungen herzustellen sind. Die Schirmdämpfung der Anschlussleitungen muss den Anforderungen der "Klasse A" entsprechen.

  • Seite 10: Die Cassette Im Überblick

    3.3 d Ü a s s e t t e B e r B l I c k Warnung Datenrate Ohne Funktion Warnung Datenrate Ohne Funktion Status-LED der LAN-Schnittstelle (Datentransfer) LAN-Buchse Status-LED der LAN-Schnittstelle (Netzwerkverbindung) Ohne Funktion Ohne Funktion Typenschild Ohne Funktion D-SUB-Buchse "RS 232"...

  • Seite 11: Das Bedienfeld Im Überblick

    Ü e d I e n f e l d B e r B l I c k 4.1 m e n Ü p u n k t e Programmieren Sie die Cassette über die Tasten des Bedienteiles der Kopfstati- on.

  • Seite 12: Programmierung

    r o g r a m m I e r u n g 5.1 Ü B e r B l I c k Nachfolgend ist die Programmierung der Cassette über das Bedienteil der Kopfstation beschrieben In Kombination mit der Cassette HDTV 1000 S ist eine Programmierung über ein Textfile möglich.
  • Seite 13 60000 0 … 65535 Bx 4 LINE Seite 14 Line A <= => Line B ◀ ▶ Line A Line B ◀ ▶ 4A/B INPUT 4A/B MODE/PORT ▶ IP-1 – – => 1234 on / off UDP / RTP, 0 … 65535 ◀...
  • Seite 14 4/16/32/64/128/256-QAM normal / inverse 4A/B STUFFING ◀ ▶ SR=6900 4A/B TS/ONID ◀ ▶ 0x0001,0100 4A/B Seite 13 auto => Make ▶ on / off Make - 14 - HSPT 1000 C...

  • Seite 15: Cassetten Programmieren

    5.3 c a s s e t t e n p r o g r a m m I e r e n —> Wird die Taste länger als 2 Sekunden gedrückt, wird der Programmiervorgang abgebrochen. Es erfolgt aus jedem Menü der Rücksprung zum Programmpunkt "Cassette wählen".

  • Seite 16: Ethernet-Parameter

    —> Das Display zeigt z.B. das Menü "Box 4 LAN-QAM": "Box 4" steht für Steckplatz 4, "LAN-QAM" Cassettentyp "V 1" Software-Version der Cassette 192.168."0.128" IP-Adresse der Cassette • Taste drücken. —> Das Menü "Ethernet-Parameter" – "ETHERNET" wird aktiviert. t h e r n e t a r a m e t e r In diesem Menü...

  • Seite 17: Adressbereich

    • Mit den Tasten den Cursor unter die einzustellende Ziffer der ange- zeigten IP-Adresse stellen und mit den Tasten gewünschte IP-Adresse einstellen. • Taste drücken. —> Das Menü "Adressbereich" – "IP-MASK" wird aktiviert. d r es s B e r e I c h In diesem Menü...

  • Seite 18: Udp-Port

    udp-p o r t Die Einstellung des UDP-Port ist erforderlich, wenn z.B. in Verbindung mit der Cassette HDTV 1000 S das Textfile mit den Programmtabellen nicht über den Port 60000 (default) geladen werden kann. Der eingestellte Port muss mit dem Port für das Laden des Textfiles übereinstim- men (siehe Montageanleitung der Cassette HDTV 1000 S) Bx 4 UDP-PORT...

  • Seite 19: Ip-Eingang Aus-/Einschalten

    —> Das Menü "IP-Adresse aus-/einschalten, Übertragungsprotokoll wählen, Portnummer einstellen" – "MODE / PORT" wird aktiviert. —> Mit Taste werden die Eingangs-IP-Einstellungen über- sprungen. Das Menü "Ausgangsfrequenz" – "OUTPUT" wird akti- viert. Ip-e I n ga n g e I n s c h a lt e n Ü...

  • Seite 20: Ip-Adresse Des Eingangstransportstroms

    • Taste drücken. —> Das Menü "IP-Adresse des Eingangstransportstroms" – "IP-INPUT" wird aktiviert. Ip-a d r e s s e d es I n ga n gs t r a n s p o r t s t r o m s In diesem Menü...

  • Seite 21: Programmname Eingeben

    r o g r a m m n a m e e I n g e B e n In diesem Menü können Sie einen Programmnamen eingeben. 4A/B NAME PROG 0 • Mit den Tasten den Cursor unter die einzustellende Stelle des Na- mens stellen und mit den Tasten gewünschten Namen einstellen.

  • Seite 22: Kanal- / Frequenzeinstellung

    - / f a n a l r e q u e n z e I n s t e l lu n g In diesem Menü können Sie für die Einstellung des HF-Ausgangs die Kanal- oder Frequenzeinstellung wählen. Die Kanaleinstellung deckt den Bereich der Kanäle S21 …...

  • Seite 23: Ausgangsfrequenz, Ausgangskanal, Modulator

    u s ga n gs f r e q u e n z u s ga n gs k a n a l o d u l ato r In diesem Menü stellen Sie, je nach vorheriger Auswahl, die Ausgangsfre- quenz (42,0 … 860,0 MHz) bzw.
  • Seite 24 u s ga n gs p e g e l d e r a n a l z Ü g e Unter diesem Menüpunkt können Sie die Ausgangspegel der Modulatoren der Kanalzüge "A" und "B" auf gleiche Werte einstellen. 4A/B LEVEL -3 dB •...
  • Seite 25 u s ga n gs pa r a m e t e r In diesem Menü können Sie die QAM-Modulation einstellen und für Ausnah- mefälle und "ältere" digitale Kabel-Receiver die Spektrallage des Nutzsignals invertieren "inverse". 4A/B 256-QAM normal qam-m o d u l at I o n •...
  • Seite 26 stellen und mit den Tasten Symbolrate einstellen. Der eingestellte Wert entspricht der neuen Ausgangs-Symbolrate. Wert der "Zahl 1" erhöhen. —> Die "Zahl 1" kann beliebig bis zum Wert 7500 erhöht werden. Wert der "Zahl 1" verringern. —> Bei eingeschaltetem Programmfilter ("on") kann die "Zahl 1" verrin- gert werden.
  • Seite 27 —> Durch Drücken der Taste können Sie zur Einstellung der Hexade- zimalzahl zurückkehren. • Taste drücken. —> Das Menü "Network Information Table" – "NIT" wird aktiviert. (nIt) e t wo r k n f o r m at I o n a B l e 4A/B auto...
  • Seite 28 • Taste drücken. —> Rücksprung zu Menü "Kanalzug wählen" (Seite 18). I n s t e l l u n g e n s p e I c h e r n • Taste drücken. —> Rückkehr zu "Cassette wählen" (Seite 15). —>...
  • Seite 29 a n a l u n d r e q u e n z t a B e l l e n Vorschlag für ein Frequenzraster (8 MHz) im Band I/III 42.00 82.00 146.00 186.00 226.00 266.00 50.00 114.00 154.00 194.00 234.00 274.00...

  • Seite 30: Ce-Konformitätserklärung

    Telefon: +49 (0) 911 / 703 8877 • Fax: +49 (0) 911 / 703 9210 www.gss.de • info@gss.de CLASS CLASS Kundendienst: Telefon: +49 (0) 911/703 2221; Fax: +49 (0) 911/703 2326; service@gss.de Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS Grundig Systems GmbH V1/001/2017...
