Wandmontage Der Kopfstation - GSS STC 816 R Montageanleitung

Inhaltsverzeichnis

Werbung

w
a n d m o n taG e

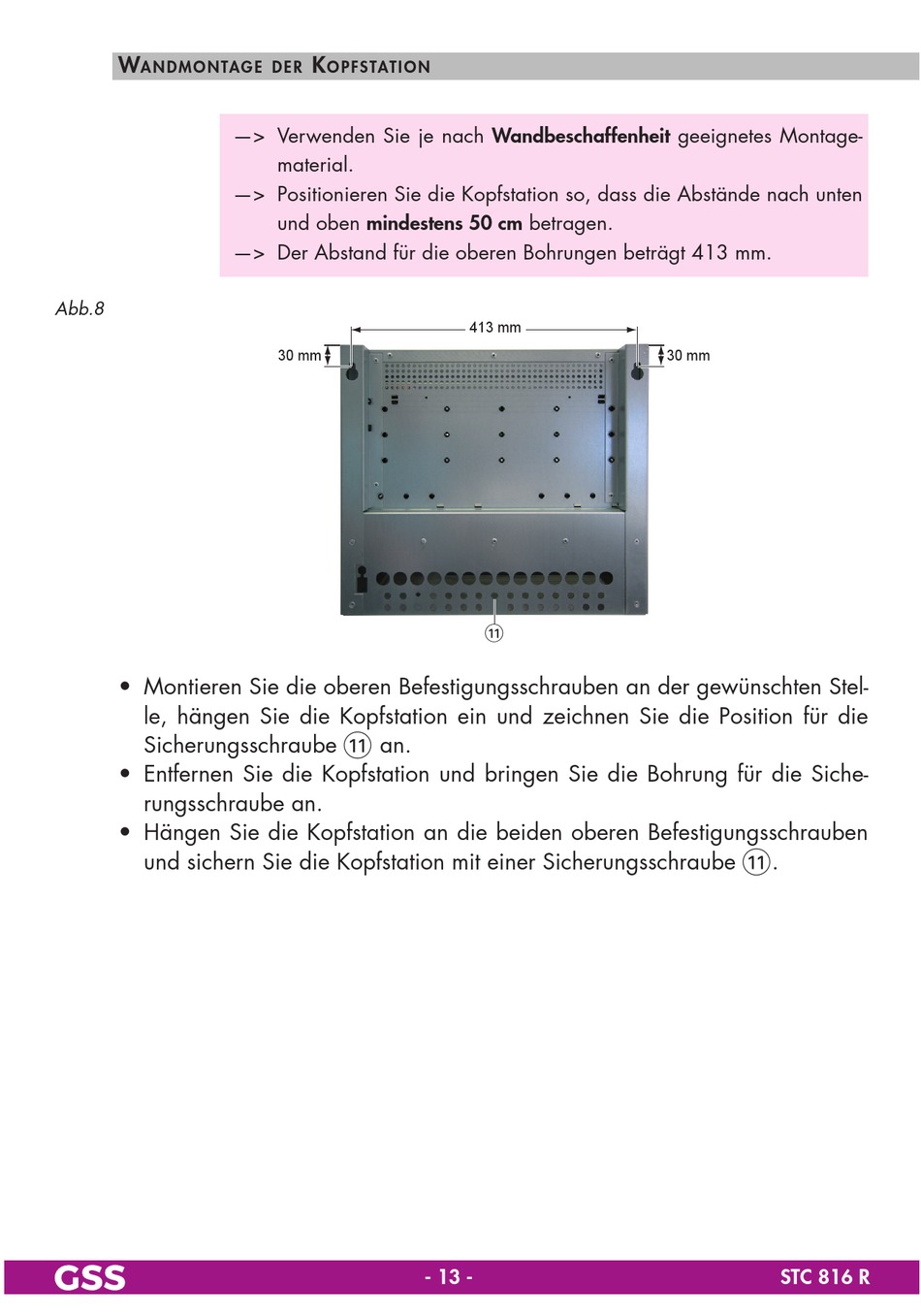

Abb.8
• Montieren Sie die oberen Befestigungsschrauben an der gewünschten Stel-
le, hängen Sie die Kopfstation ein und zeichnen Sie die Position für die
Sicherungsschraube
• Entfernen Sie die Kopfstation und bringen Sie die Bohrung für die Siche-
rungsschraube an.
• Hängen Sie die Kopfstation an die beiden oberen Befestigungsschrauben
und sichern Sie die Kopfstation mit einer Sicherungsschraube
k
d e r
o p fs tat I o n
—> Verwenden Sie je nach Wandbeschaffenheit geeignetes Montage-
material.
—> Positionieren Sie die Kopfstation so, dass die Abstände nach unten
und oben mindestens 50 cm betragen.
—> Der Abstand für die oberen Bohrungen beträgt 413 mm.
30 mm
an.
!
413 mm
!
- 13 -
30 mm
.
!
STC 816 R
