Montage / Mounting

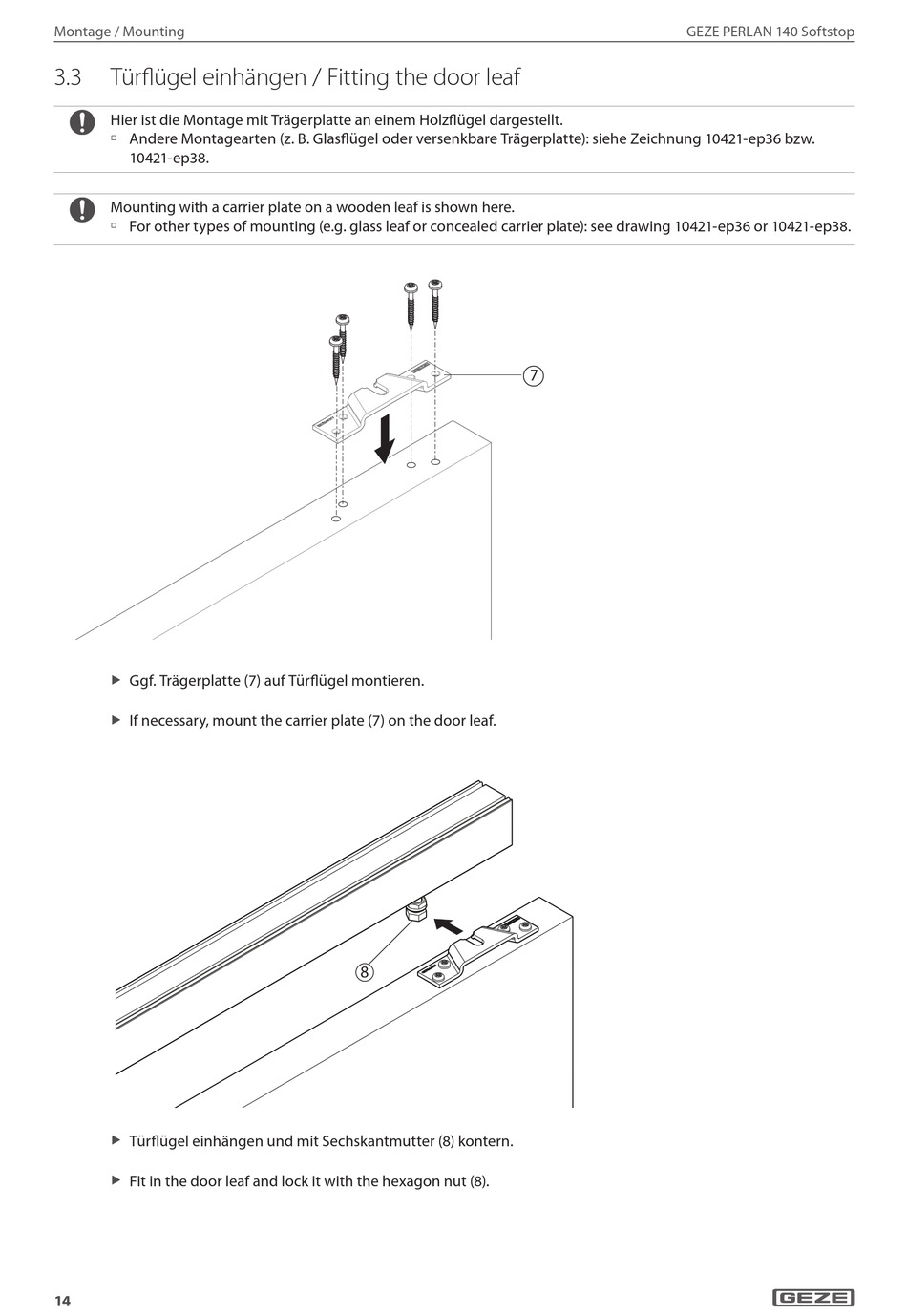

3.3 Tür ügel einhängen / Fitting the door leaf
Hier ist die Montage mit Trägerplatte an einem Holz ügel dargestellt.
Andere Montagearten (z. B. Glas ügel oder versenkbare Trägerplatte): siehe Zeichnung 10421-ep36 bzw.
à
10421-ep38.
Mounting with a carrier plate on a wooden leaf is shown here.
For other types of mounting (e.g. glass leaf or concealed carrier plate): see drawing 10421-ep36 or 10421-ep38.
à
Ggf. Trägerplatte (7) auf Tür ügel montieren.
X
If necessary, mount the carrier plate (7) on the door leaf.
X
Tür ügel einhängen und mit Sechskantmutter (8) kontern.
X
Fit in the door leaf and lock it with the hexagon nut (8).
X
14
�
�
GEZE PERLAN 140 Softstop
