GEZE PERLAN 140 SoftStop Montageanleitung Seite 13

GEZE PERLAN 140 Softstop

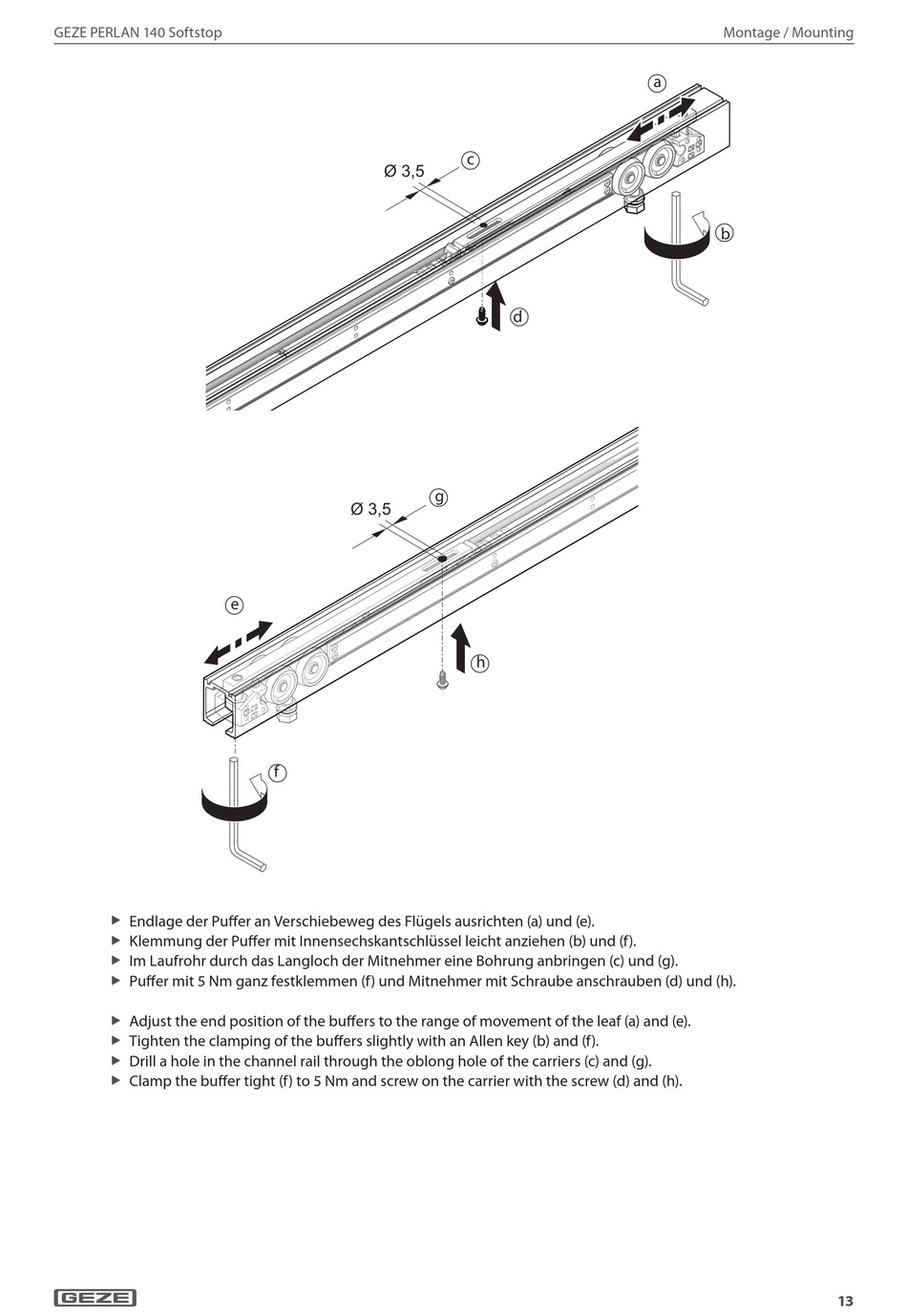

Endlage der Pu er an Verschiebeweg des Flügels ausrichten (a) und (e).
X
Klemmung der Pu er mit Innensechskantschlüssel leicht anziehen (b) und (f).
X
Im Laufrohr durch das Langloch der Mitnehmer eine Bohrung anbringen (c) und (g).
X
Pu er mit 5 Nm ganz festklemmen (f) und Mitnehmer mit Schraube anschrauben (d) und (h).
X
Adjust the end position of the bu ers to the range of movement of the leaf (a) and (e).
X
Tighten the clamping of the bu ers slightly with an Allen key (b) and (f).
X
Drill a hole in the channel rail through the oblong hole of the carriers (c) and (g).
X
Clamp the bu er tight (f) to 5 Nm and screw on the carrier with the screw (d) and (h).
X
�����
�����
�
�
�
� �
�
�
Montage / Mounting
� �
� �
13
