Bestückungsplan Für Speicherkern - Dimplex Vkd 24 Gebrauchsanweisung

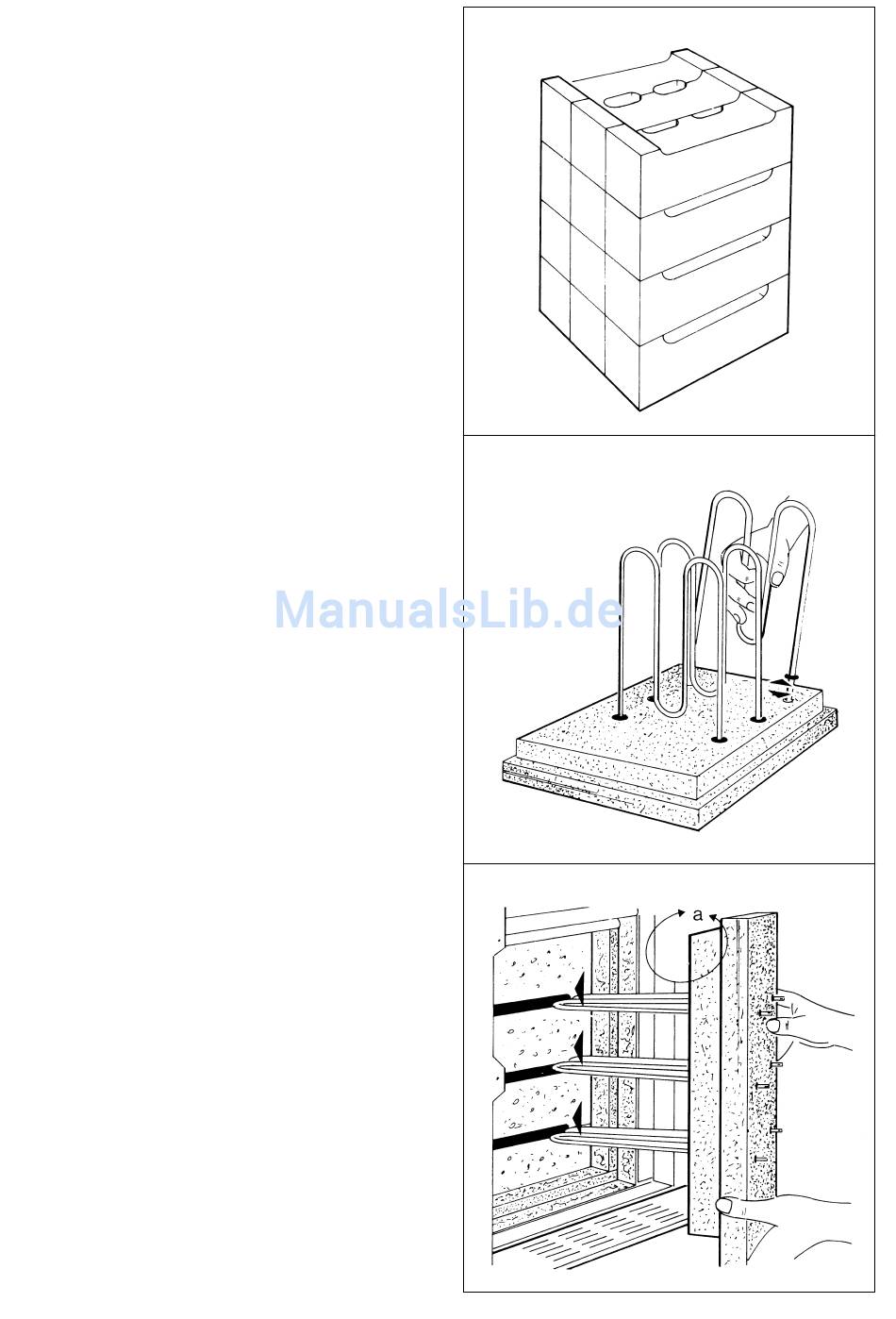

Speichersteine wie im Bild gezeigt einsetzen.
Achtung!
Nach der Bestückung mit Speichersteinen ist die
Eckisolierung wieder fest einzusetzen.
Vordere Wärmedämmung mit den drei Heizkörpern bestücken.
Heizkörper bis zum Anschlag einschieben.
Wärmedämmung einsetzen und fest andrücken. Ein geringer
Überstand der Wärmedämmung ist konstruktiv vorgesehen.
Achtung!
Einbaulage beachten. Schräge (a) nach oben.
Kernraumabdeckung wieder einsetzen und festschrauben
(umgekehrter Vorgang wie Demontage).
11
