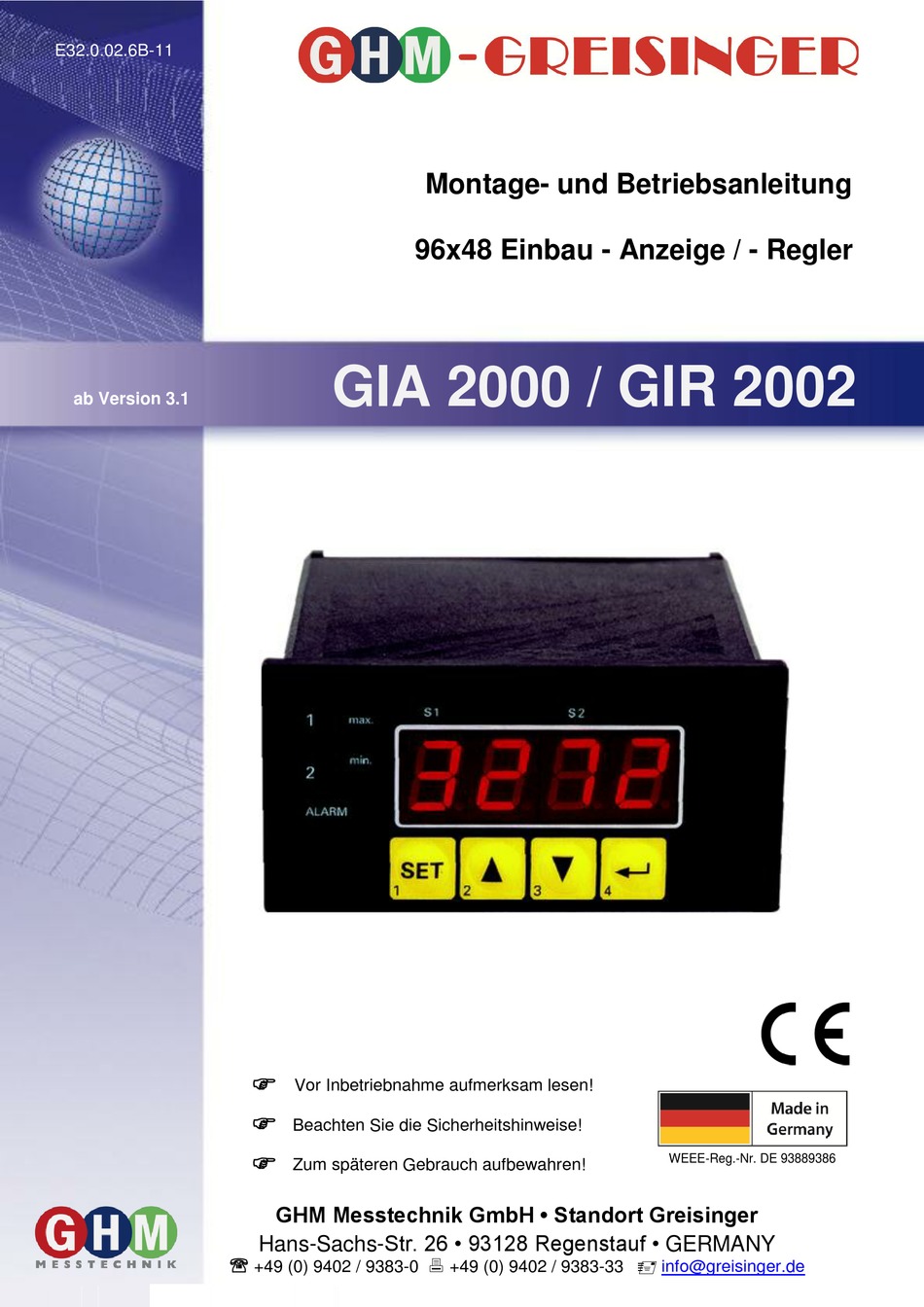

E32.0.02.6B-11
ab Version 3.1
Montage- und Betriebsanleitung
96x48 Einbau - Anzeige / - Regler
GIA 2000 / GIR 2002
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
GHM Messtechnik GmbH • Standort Greisinger
Hans-Sachs-Str. 26 • 93128 Regenstauf • GERMANY
+49 (0) 9402 / 9383-0
+49 (0) 9402 / 9383-33
WEEE-Reg.-Nr. DE 93889386
info@greisinger.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER GIA 2000
Inhaltszusammenfassung für GREISINGER GIA 2000
- Seite 1 E32.0.02.6B-11 Montage- und Betriebsanleitung 96x48 Einbau - Anzeige / - Regler GIA 2000 / GIR 2002 ab Version 3.1 Vor Inbetriebnahme aufmerksam lesen! Beachten Sie die Sicherheitshinweise! WEEE-Reg.-Nr. DE 93889386 Zum späteren Gebrauch aufbewahren! GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str.
-
Seite 2: Inhaltsverzeichnis
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 2 v. 40 Inhaltsverzeichnis 1. SICHERHEIT .............................. 3 1.1. Allgemeiner Hinweis ..........................3 1.2. Bestimmungsgemäße Verwendung......................3 1.3. Qualifiziertes Personal ..........................3 1.4. Typenschild ............................. 4 1.5. Sicherheitszeichen und Symbole ......................4 1.6. -
Seite 3: Sicherheit
Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät. 1.2. Bestimmungsgemäße Verwendung Das GIA 2000 ist ein universell einsetzbares, mikroprozessorgesteuertes Anzeigegerät. Das GIR 2002 hat zusätzlich Schaltausgänge und ist damit auch als Überwachungs- und Regelge- rät einsetzbar. -
Seite 4: Typenschild
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 4 v. 40 1.4. Typenschild Herstelleradresse Produktions-Datecode Seriennummer Typenbezeichnung Entsorgung, siehe Kapitel 16.2 CE-Kennzeichnung, siehe unten Warnzeichen: Elektrische Gefahr Hinweis: Anleitung beachten Anschlussbelegung, siehe Kapitel 5 Erklärung der Symbole Warnzeichen Elektrische Gefahr: Bei Anschlüssen und Bauteilen die dieses Zeichen tragen besteht die Gefahr... -
Seite 5: Vernünftigerweise Vorhersehbare Fehlanwendung
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 5 v. 40 1.6. Vernünftigerweise vorhersehbare Fehlanwendung Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet! Benützen Sie dieses Produkt nicht in Sicherheits- oder in Notaus-Einrichtungen oder in Anwendungen wo ein Fehlverhalten des Gerätes die Verletzung von Personen oder materielle Schäden zur Folge haben kann (z.B. -
Seite 6: Funktionsbeschreibung
EASYBus-Modul macht. Die GIA 2000 und GIR 2002 werden geprüft und komplett justiert geliefert. Damit das GIA 2000 oder GIR 2002 betriebsbereit ist, muss es für die jeweilige An- wendung konfiguriert werden! Wichtig: Bei der Geräte-Konfiguration ist zuerst das Eingangssignal (siehe Kapitel 6) und an- schließend die Analogausgangskonfiguration (falls vorhanden - siehe Kapitel 7), die Ausgangs-... -
Seite 7: Montage In Schalttafeln Und Gehäuse
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 7 v. 40 3. Montage in Schalttafeln und Gehäuse Tafelausschnitt: Montage: *) Dichtung GGD4896 für IP 65 erforderlich! Für zuverlässige Dichtwirkung auf sorgfältigen Einbau achten! 4. Anzeige und Bedienelemente Front: Rückseite von oben:... -
Seite 8: Bedienelemente
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 8 v. 40 4.2. Bedienelemente Taste 1: Aufruf Menü „Schaltpunkte bzw. Alarmgrenzen einstellen“ Taste 1 + 5, >2s: Aufruf Menü „Konfiguration der Ausgangsfunktionen“ Menü: Parameterwert speichern und nächsten Parameter aufrufen... -
Seite 9: Anschlussbelegung: Standard
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 9 v. 40 5.1. Anschlussbelegung: Standard Taster 5 15 EASYBus-Schnittstelle 14 EASYBus-Schnittstelle 13 Eingang: 0-10V 12 Eingang: 0-1V, 0-2V, mA, Frequenz, Pt100, Pt1000 11 Eingang: 0-50mV, Thermoelement, Pt100 10 Eingang: GND, Pt100, Pt1000... - Seite 10 E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 10 v. 40 5.2.2. Bei Optionen R3 bzw. N3 Taster 5 15 EASYBus-Schnittstelle 14 EASYBus-Schnittstelle 13 Eingang: 0-10V 12 Eingang: 0-1V, 0-2V, mA, Frequenz, Pt100, Pt1000 11 Eingang: 0-50mV, Thermoelement, Pt100...
-
Seite 11: Anschlussdaten
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 11 v. 40 5.3. Anschlussdaten Die Grenzwerte dürfen nicht (auch nicht kurzzeitig) überschritten werden! zwischen Betriebswerte Grenzwerte Anmerkung Anschluss min. max. min. max. bzw. entsprechend Typen- 207 V 244 V... -
Seite 12: Eingangssignal Anschließen
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 12 v. 40 5.4. Eingangssignal anschließen Beachten Sie beim Anschluss unbedingt die für den jeweiligen Eingang zulässigen Grenzwer- te. Eine Überlastung des Einganges kann zur Zerstörung des Gerätes führen. 5.4.1. Anschluss eines Pt100-Temperaturfühlers... -
Seite 13: Anschluss Eines 0-1/2/10V Bzw. 0-50Mv Messumformers In 4-Leiter-Technik
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 13 v. 40 5.4.5. Anschluss eines 0-1V, 0-2V oder 0-10V Messumformers in 3-Leiter-Technik 0-1(10)V 0-1(10)V Sig. Sig. Transmitter Transmitter 1V / 2V 1V / 2V Netzteil: für Transmitter mit im Gerät integrierter Transmitterversorgung mit separater Transmitterversorgung 5.4.6. -
Seite 14: Anschluss Eines Zählsignals
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 14 v. 40 Geber Geber Sig. Sig. Netzteil: für Geber Anschluss eines Gebers (über integrierte Versorgung) mit Anschluss eines Gebers (mit separater Versorgung) mit NPN-Ausgang mit erforderlichem externen Widerstand NPN-Ausgang mit erforderlichem externen Widerstand Anschlusshinweis: Rv = 3kΩ... -
Seite 15: Schaltausgänge Anschließen (Nur Bei Gir 2002)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 15 v. 40 Rückstell- taste Sig. Geber Rückstell- manuelles Rücksetzen mit externem Taster taste Sig. Geber automatisches Rücksetzen mit Ausgang 1 und zusätzliches manuelles Rücksetzen mit externem Taster 5.5. Schaltausgänge anschließen (nur bei GIR 2002) Um einen ungewollten oder falschen Schaltvorgang bei der Gerätekonfigura-... -
Seite 16: Konfiguration Des Messeinganges
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 16 v. 40 6. Konfiguration des Messeinganges Aufruf: Gleichzeitig den rückseitigen Taster (Taste 5) und für >2 Sekunden Alarm drücken. Allgemeine Beschreibung und Hinweise zur Bedienung: In der Anzeige erscheint ('INPUT'). -
Seite 17: Temperaturmessung (Pt100, Pt1000 Und Thermoelemente Typ J, K, N, S Oder T)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 17 v. 40 Bei Veränderung der Einstellung für Messart “InP“ werden alle anderen Einstellun- gen auf Standard-Werte zurückgesetzt. Alle anderen Parameter der Eingangskonfi- guration müssen daher neu eingestellt werden. Bei Veränderung der Messart „InP“ werden die Werte für Offset- und Steigungskor- rektur zurückgesetzt. -
Seite 18: Spannungs- Und Strommessung (0-50Mv, 0-1V, 0-2V, 0-10V, 0-20Ma, 4-20Ma)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 18 v. 40 F,LT Filter Bei dem digitalen Filter handelt es sich um die digitale Nachbildung eines Tiefpassfilters. Bei Filterwert „off“ ist die interne Netzbrummunterdrückung des GIR2002 deaktiviert. Diese Einstellung ermöglicht die schnellstmögliche Reaktion auch auf kleine Signaländerungen. -
Seite 19: Frequenzmessung (Ttl, Schaltkontakt)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 19 v. 40 : Limit Bei einer Überschreitung der Messgrenzen (~ obere Messbereichsgrenze + 5% bzw. 21.0 mA bei 4-20mA) wird unabhängig von der Limit-Einstellung immer die Fehlermeldung “Err.1“ angezeigt. -
Seite 20: Durchflussmessung (Ttl, Schaltkontakt)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 20 v. 40 Konfiguration beenden: Taste drücken bis wieder in der Anzeige erscheint. Drücken Sie nun um das Menü zu verlassen. Schaltkontakt, NPN: Bei Einsatz von Tastern und Relais sind prellfreie Taster bzw. Relais zu verwenden! Anschluss: Bitte beachten Sie die Hinweise für den Anschluss eines Frequenzgebers (siehe 5.4.7). -
Seite 21: Drehzahlmessung (Ttl, Schaltkontakt)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 21 v. 40 Schaltkontakt, NPN: Bei Einsatz von Tastern und Relais sind prellfreie Taster bzw. Relais zu verwenden! Messung Bitte beachten Sie die Hinweise für den Anschluss eines Frequenzgebers (siehe 5.4.7). Bei An- schluss von Schaltkontakt-Gebern mit erhöhten Frequenzbereich (= mit externer Beschaltung) ist... -
Seite 22: Auf-/Abwärtszähler (Ttl, Schaltkontakt)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 22 v. 40 6.7. Auf-/Abwärtszähler (TTL, Schaltkontakt) Der Aufwärtszähler beginnt bei 0 und zählt entsprechend seiner Einstellung nach oben. Beim Abwärtszähler wird mit dem Zählvorgang bei der eingestellten oberen Anzeigebereichsgrenze begonnen und entsprechend der Einstellung nach unten gezählt. -
Seite 23: Schnittstellenbetrieb
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 23 v. 40 Konfiguration beenden: Taste drücken bis wieder in der Anzeige erscheint. Drücken Sie nun um das Menü zu verlassen. Messung: Bitte beachten Sie die Hinweise für den Anschluss eines Zählsignals (siehe 5.4.8). Bei Anschluss von Schaltkontakt-Gebern mit erhöhten Frequenzbereich (= mit externer Beschaltung) ist entspre-... -
Seite 24: Konfiguration Des Analogausganges (Nur Bei Geräten Mit Option Aag)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 24 v. 40 7. Konfiguration des Analogausganges (nur bei Geräten mit Option AAG) Aufruf: Gleichzeitig den rückseitigen Taster (Taste 5) und für >2 Sekunden drücken. In der Anzeige erscheint “dA.ou“ bzw. "dA.Lo"... -
Seite 25: Konfiguration Der Ausgangsfunktionen (Nur Bei Gir 2002)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 25 v. 40 8. Konfiguration der Ausgangsfunktionen (nur bei GIR 2002) Aufruf: Gleichzeitig den rückseitigen Taster (Taste 5) und für >2 Sekunden drücken. Alarm In der Anzeige erscheint “outP“. Der Ausgangsfunktion kann frei im Bereich des Anzeigebereiches eingestellt werden. -
Seite 26: 2-Punkt-Regler, 3-Punkt-Regler
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 26 v. 40 Konfiguration beenden: OVTP Taste drücken bis wieder in der Anzeige erscheint Drücken Sie nun um das Menü zu verlassen oder um die Einstellung fortzusetzen Die Einstellung der Schalt- und Alarmpunkte kann zu einem späteren Zeitpunkt in einem gesonderten Menü... -
Seite 27: 2-Punkt-Regler Mit Alarm, 3-Punkt-Regler Mit Alarm
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 27 v. 40 8.3. 2-Punkt-Regler mit Alarm, 3-Punkt-Regler mit Alarm Dieses Kapitel beschreibt die Konfiguration der Schaltfunktion und die Einstellung der Schaltpunk- te bei Verwendung des Gerätes als 2-Punkt-Regler mit Min-/Max-Alarm bzw. 3-Punkt-Regler mit Min-/Max-Alarm. -
Seite 28: Min-/Max-Alarm (Getrennt Oder Gemeinsam)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 28 v. 40 8.4. Min-/Max-Alarm (getrennt oder gemeinsam) Dieses Kapitel beschreibt die Einstellung der Alarmpunkte bei Verwendung des Gerätes zur Min- /Maxwert-Überwachung. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 8.1, die Ausgangsfunktion “AL.F1“... -
Seite 29: Konfiguration Der Offset- Und Steigungskorrektur
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 29 v. 40 9. Konfiguration der Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Sensortoleranzen bzw. zur Feinjustie- rung von Abweichungen Ihres Messumformers bzw. Signalgebers. Der Umfang des Offset-/Steigungsmenü ist abhängig von dem gewählten Eingangs- signal. -
Seite 30: Einstellung
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 30 v. 40 9.1. Einstellung 0FFS In der Anzeige muss stehen Parameter Wert Beschreibung 0FFS Offset ± % FS Die Eingabe des Offset erfolgt in Digit bzw. °C/°F. Die einstellbaren Werte sind vom Messbereich abhängig S(AL 5.00... -
Seite 31: Schaltpunkte Bzw. Alarmgrenzen Einstellen (Nur Bei Gir 2002)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 31 v. 40 10. Schaltpunkte bzw. Alarmgrenzen einstellen (nur bei GIR 2002) Der Unterschied dieses Menüs zum Ausgang-Konfigurationsmenü ist, dass die Einstellung von Schaltverzögerungen und Vorzugslagen nicht möglich ist. Aufruf: Taste für >2 Sekunden drücken. -
Seite 32: 2-Punkt-Regler, 3-Punkt-Regler
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 32 v. 40 10.2. 2-Punkt-Regler, 3-Punkt-Regler Dieses Kapitel beschreibt die Einstellung der Schaltpunkte bei Verwendung des Gerätes als 2-Punkt- bzw. 3-Punkt -Reglers. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 8.1, die Ausgangsfunktion “2P“... -
Seite 33: Min-/Max-Alarm (Getrennt Oder Gemeinsam)
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 33 v. 40 Der Alarmausgang ist invertiert. Das heißt, der Schaltausgang ist bei keinem Alarm aktiv Beispiel: Sie haben einen Kühlraum und möchten diesen auf eine Temperatur zwischen -20°C und - 22°C regeln. -
Seite 34: Min-/Max-Wertspeicher
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 34 v. 40 11. Min-/Max-Wertspeicher Das Gerät besitzt eine Min-/Max-Wertspeicher. Darin wird der tiefste und der höchste Messwert seit dem Einschalten gespeichert. Taste Beschreibung es wird kurz “Lo“ angezeigt, anschließend wird Min.-Wert... -
Seite 35: Fehlercodes
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 35 v. 40 14. Fehlercodes Erkennt das Gerät unzulässige Betriebszustände, wird ein entsprechender Fehlercode angezeigt. Folgende Fehlercodes sind definiert: Err.1: Messbereich überschritten Der Messbereich des Gerätes ist überschritten. Mögliche Ursache: - Eingangssignal zu groß... -
Seite 36: Optionale Sonderfunktion: Tara
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 36 v. 40 Err.9: Sensor defekt Der angeschlossene Fühler oder Geber ist defekt. Mögliche Ursache: - Fühlerbruch bzw. Fühlerkurzschluss bei Pt100 oder Pt1000 - Fühlerbruch bei Thermoelementen Abhilfe: - Sensor kontrollieren und ggf. austauschen Er.11: Wert konnte nicht berechnet werden... -
Seite 37: Technische Daten
E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 37 v. 40 17. Technische Daten Max. Anschlussdaten: siehe Kapitel 5.3 (Anschlussdaten) Messeingang: Universaleingang für Messart Eingangssignal Messbereich Auflösung Bemerkung 0 – 10 V Spannungs- 0 ... 10 V Ri > 200 kOhm signal 0 –... - Seite 38 E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 38 v. 40 Anzeigebereich: (für Spannung-, Strom-, Frequenzmessung) -1999 ... 9999 Digit, Anfangs-, Endwert und Dezimalpunktposition frei wählbar empfohlene Spanne: < 2000 Digit Genauigkeit: (bei Nenntemperatur) < 0.2% FS ±1Digit (bei 0 – 50mV: < 0.3% FS ±1Digit) Normsignal: Widerstandsthermometer: <...
- Seite 39 E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 39 v. 40 Versorgung: 230 V (± 10%), 50/60 Hz (Standard) bzw. entsprechend der Angabe auf Typenschild Isolierung: Überspannungskategorie II nach EN 61010-01 Leistung: ca. 4 VA (Analogausgangsoptionen ca. 5,5 VA ) Nenntemperatur: 25 °C...
- Seite 40 E32.0.02.6B-11 Montage- und Betriebsanleitung GIA 2000 / GIR 2002 Seite 40 v. 40...
