GREISINGER G 1107 Betriebsanleitung

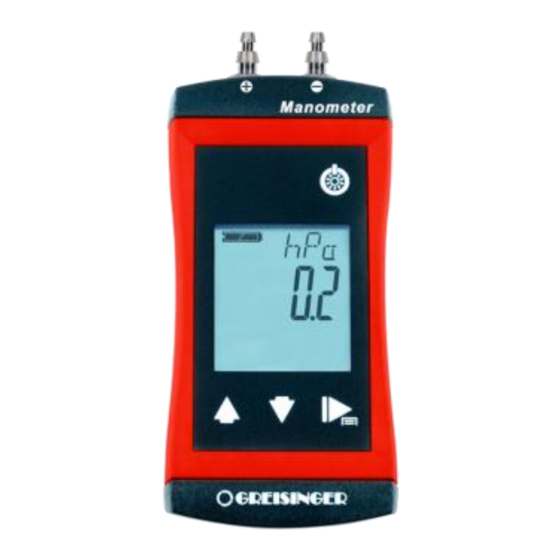

Feinmanometer | manometer
Vorschau ausblenden Andere Handbücher für G 1107:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Kurzanleitung
DE
G 1107 / G 1113
Feinmanometer | Manometer

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GREISINGER G 1107

Inhaltszusammenfassung für GREISINGER G 1107

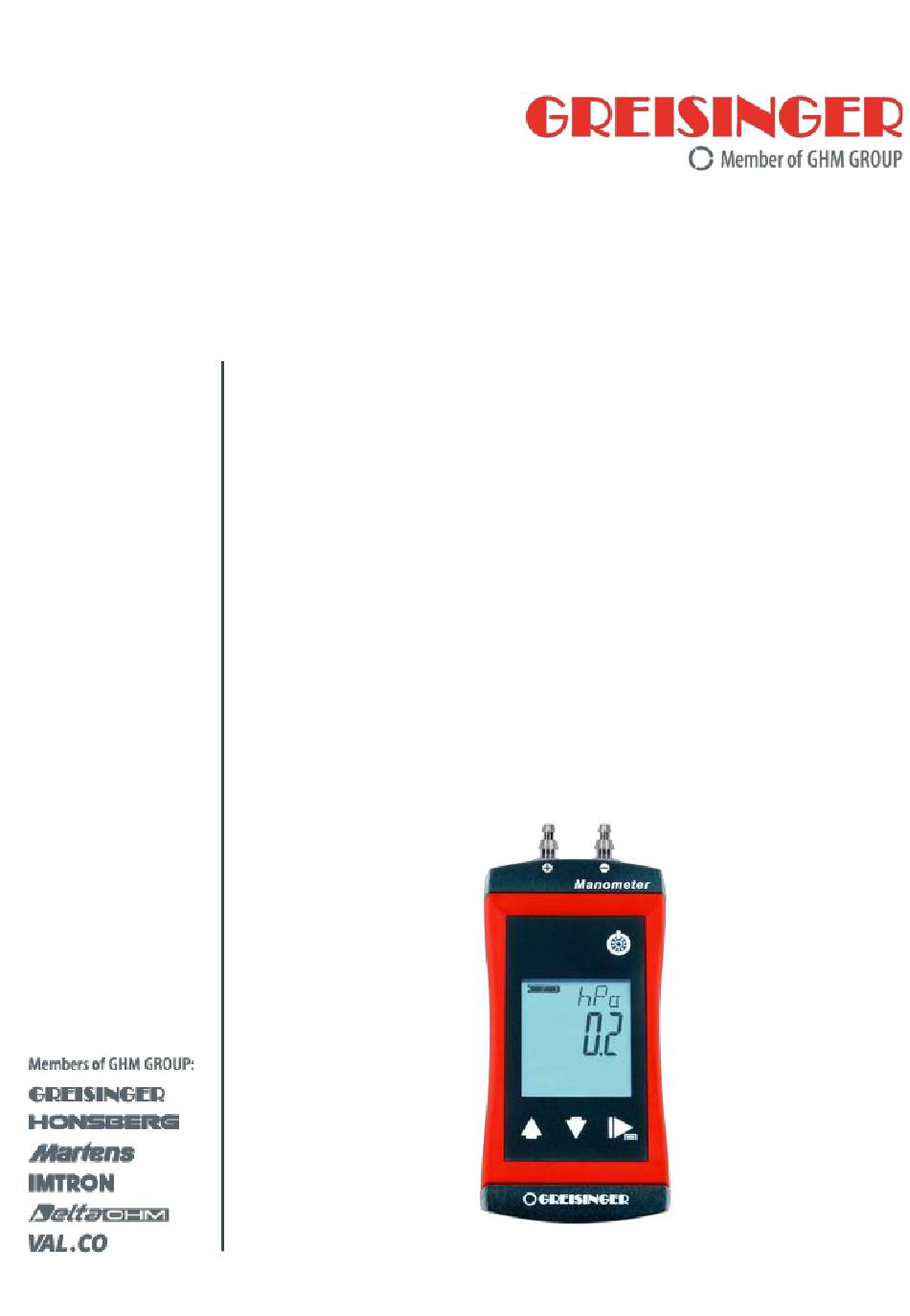

  • Seite 1 Kurzanleitung G 1107 / G 1113 Feinmanometer | Manometer...

  • Seite 2: Inhaltsverzeichnis

    Grundlagen zur Messung ............. 14 Sonderfunktionen ................. 14 NVLL Tara-Funktion ................ 15 5.1.1 F,NE Hochauflösende Messung mit 0,1 Pa (G 1107) ..... 15 5.1.2 F,NE Hochauflösende Messung mit 1 Pa (G 1113) ......16 5.1.3 AVR 0:02 / AVR 0:05 / AVR 0: 10 ............17 5.1.4...
  • Seite 3 Inhaltsverzeichnis 6.2.2 Batteriewechsel ................18 Fehler- und Systemmeldungen ..........19 Technische Daten..............21 Service ................... 25 Hersteller ..................25 B-H88.0.2X.DK1-1.1 3 / 25...

  • Seite 4: Über Diese Dokumentation

    1 | Über diese Dokumentation G 1107 / G 1113 Über diese Dokumentation Zweck des Dokuments – Dieses Dokument dient als schnelles Nachschlagewerk. – Es ersetzt nicht die Betriebsanleitung. – Lesen Sie deshalb erst die Betriebsanleitung, bevor Sie das Produkt zum ersten Mal bedienen.

  • Seite 5: Sicherheit

    G 1107 / G 1113 Sicherheit | 2 Sicherheit Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen.

  • Seite 6: Sicherheitshinweise

    2 | Sicherheit G 1107 / G 1113 Sicherheitshinweise HINWEIS Dieses Produkt gehört nicht in Kinderhände! Bestimmungsgemäße Verwendung Das Gerät dient als Manometer und misst selbst kleinste Differenzdrücke bis zu ±200 hPa mit einer maximalen Auflösung von bis zu 0,1 Pa in Luft oder in nicht korrosi- ven/nicht ionisierenden Gasen zwischen den zwei Druckanschlüssen.

  • Seite 7: Produkt Auf Einen Blick

    G 1107 / G 1113 Produkt auf einen Blick | 3 Produkt auf einen Blick Die G 1100 Manometer Serie Stirnansicht Vorderansicht LCD Anzeige Anschlussvarianten Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten oder Min/Max/Hold Hinwei- setexte Hauptanzeige Messwert des aktuellen Drucks oder Wert für...

  • Seite 8: Bedienelemente

    3 | Produkt auf einen Blick G 1107 / G 1113 Bedienelemente Ein- / Aus- Taste Kurz drücken Das Produkt einschalten Beleuchtung aktivieren / deaktivieren Lang drücken Das Produkt ausschalten Änderungen in einem Menü verwerfen Auf- / Ab- Taste Kurz drücken Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern...

  • Seite 9: Anschlüsse

    G 1107 / G 1113 Produkt auf einen Blick | 3 Funktions- Taste Kurz drücken Messwert einfrieren (Hold) Rückkehr zur Messwertanzeige Nächsten Parameter aufrufen Lang drücken 2s Menü Konfiguration starten, in der Anzeige er- scheint (ONF Menü beenden, Änderungen werden gespeichert Lang drücken 4s...

  • Seite 10: Bedienung

    4 | Bedienung G 1107 / G 1113 Bedienung Aufruf des Konfigurationsmenüs Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen. In der Anzeige erscheint (ONF. Lassen Sie die Funktions- Taste los. Parameter Werte Bedeutung Anzeigeeinheit...
  • Seite 11 G 1107 / G 1113 Bedienung | 4 Zuschaltbare Sonderfunktionen NVLL Tara Funktion verfügbar G 1107 F,NE Hochauflösende Messung mit 0,1 Pa zuschaltbar G 1113 F,NE Hochauflösende Messung mit 1 Pa zuschaltbar AVR 0:02 / AVR Schnelle Messung mit Mittelwert über 2 s / 5 s / 10...
  • Seite 12 4 | Bedienung G 1107 / G 1113 G 1107 Eingestellt auf höchsten Wert, z.B. -200.0 .. +200.0 Eingestellt auf niedrigsten Wert, z.B. -20.00 .. +20.00 hPa G 1113 Eingestellt auf höchsten Wert, z.B. -2000 .. +2000 Eingestellt auf niedrigsten Wert, z.B. -200.0 ..

  • Seite 13: Aufruf Des Abgleichmenüs

    G 1107 / G 1113 Bedienung | 4 Werkseinstellungen IN,T Aktuelle Konfiguration verwenden Produkt auf Werkseinstellungen zurücksetzen. In der Anzeige erscheint IN,T DONE Aufruf des Abgleichmenüs Informationen zu diesem Kapitel finden Sie in der Betriebsanleitung! B-H88.0.2X.DK1-1.1 13 / 25...

  • Seite 14: Grundlagen Zur Messung

    5 | Grundlagen zur Messung G 1107 / G 1113 Grundlagen zur Messung Sonderfunktionen Mit den Sonderfunktionen, die über das Konfigurationsmenü ausgewählt werden können, kann das Gerät für spezielle Messaufgaben optimiert werden. Nach dem Einschalten startet das Gerät im standard-Messmodus, die jeweilige Sonderfunktion wird durch 4 s langes Drücken der Funktions- Taste gestartet.

  • Seite 15: Nvll Tara-Funktion

    HINWEIS Die Tara-Funktion ist unabhängig von der über das Einstellmenü zugänglichen Null- punktkorrektur. F,NE Hochauflösende Messung mit 0,1 Pa (G 1107) 5.1.2 Hochauflösende Messung für feinste Einstellarbeiten, 4 Pascal Test (Prüfung Kamin- zug bei wohnraumabhängigen Einzelfeuerungen) und viele andere Feinstdruck- Anwendungen.

  • Seite 16: F,Ne Hochauflösende Messung Mit 1 Pa (G 1113)

    5 | Grundlagen zur Messung G 1107 / G 1113 Die Sonderfunktion kann beendet werden, indem die Funktions- Taste 2 s gedrückt wird, In der Anzeige wird END FVNC angezeigt. Beim Loslassen der Taste wird die Funktion beendet. F,NE Hochauflösende Messung mit 1 Pa (G 1113) 5.1.3...

  • Seite 17: Avr 0:02 / Avr 0:05 / Avr 0: 10

    G 1107 / G 1113 Grundlagen zur Messung | 5 AVR 0:02 / AVR 0:05 / AVR 0: 10 5.1.4 Schnelle Messung mit Mittelwert über 2 s / 5 s / 10 s Mittelwertmodus zur Messung von stark schwankenden Drücken.

  • Seite 18: Betrieb Und Wartung

    6 | Betrieb und Wartung G 1107 / G 1113 Betrieb und Wartung Betriebs- und Wartungshinweise HINWEIS Druckanschlüsse sind vor Verschmutzung zu schützen. Batterie 6.2.1 Batterieanzeige Weitere Informationen zu diesem Kapitel finden Sie in der Betriebsanleitung! 6.2.2 Batteriewechsel Ausschließlich qualitativ neue-, hochwertige und geeignete Alkaline...

  • Seite 19: Fehler- Und Systemmeldungen

    G 1107 / G 1113 Fehler- und Systemmeldungen | 7 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe ---- Berechnung nicht Messdatenerfas- Datenerfassung abwarten möglich sung läuft Keine Batterie verbraucht Batterie verbraucht Batterie ersetzen Anzeige, Systemfehler Fehler im Produkt Zur Reparatur einschicken...
  • Seite 20 7 | Fehler- und Systemmeldungen G 1107 / G 1113 SYS ERR Systemfehler Fehler im Produkt Produkt ein/aus schalten Batterien tauschen Zur Reparatur einschicken 20 / 25 B-H88.0.2X.DK1-1.1...

  • Seite 21: Technische Daten

    G 1107 / G 1113 Technische Daten | 8 Technische Daten G 1107 Messbereich Messbereich (Hi) Messbereich (Lo) -2000 .. +2000 Pa -20,00 .. +20,00 hPa -200,0 .. +200,0 hPa (mbar) (mbar) -2,900 .. +2,900 PSI -150,0 .. +150,0 mmHg -20,00 ..
  • Seite 22 8 | Technische Daten G 1107 / G 1113 Gehäuse Bruchfestes ABS-Gehäuse Schutzart IP67 (Druckanschlüsse müssen vor Verschmut- zung und Feuchtigkeit geschützt werden) Abmessungen 108 * 54 * 28 mm ohne Druckanschluss L*B*H [mm] und 150 g inkl. Batterie Gewicht Arbeitsbedingungen -20 bis +50 °C;...
  • Seite 23 G 1107 / G 1113 Technische Daten | 8 G 1113 Messbereich Messbereich (Hi) Messbereich (Lo) -2000 .. +2000 hPa -200,0 .. +200,0 hPa (mbar) (mbar) -2,000 .. +2,000 bar -29,00 .. +29,00 PSI -1500 .. +1500 mmHg (Torr) -200,0 .. +200,0 mmHg...
  • Seite 24 8 | Technische Daten G 1107 / G 1113 Gehäuse Bruchfestes ABS-Gehäuse Schutzart IP67 (Druckanschlüsse müssen vor Verschmut- zung und Feuchtigkeit geschützt werden) Abmessungen 108 * 54 * 28 mm ohne Druckanschluss L*B*H [mm] und 150 g inkl. Batterie Gewicht Arbeitsbedingungen -20 bis +50 °C;...

  • Seite 25: Service

    G 1107 / G 1113 Service | 9 Service Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: Kontakt GHM Messtechnik GmbH GHM GROUP - Greisinger Hans-Sachs-Str. 26 93128 Regenstauf | GERMANY Mail: info@greisinger.de | www.greisinger.de WEEE-Reg. –Nr. DE 93889386 B-H88.0.2X.DK1-1.1...
