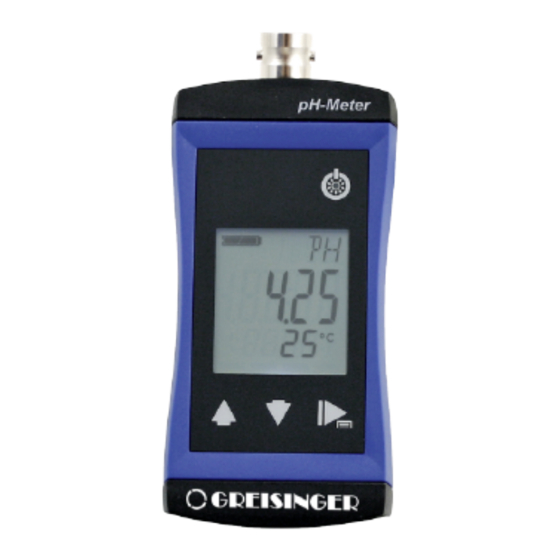

GREISINGER G 1500 Betriebsanleitung

Ph-meter wasserdicht
Vorschau ausblenden Andere Handbücher für G 1500:
Inhaltsverzeichnis

Quicklinks

H86.0.1X.6B-03
ab Version 1.0
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
GHM Messtechnik GmbH • Standort Greisinger
Hans-Sachs-Str. 26 • 93128 Regenstauf • GERMANY
+49 (0) 9402 / 9383-0
+49 (0) 9402 / 9383-33
Betriebsanleitung
pH-Meter
wasserdicht
G
1500
WEEE-Reg.-Nr. DE 93889386
info@greisinger.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GREISINGER G 1500

Inhaltszusammenfassung für GREISINGER G 1500

  • Seite 1 Vor Inbetriebnahme aufmerksam lesen!  Beachten Sie die Sicherheitshinweise! WEEE-Reg.-Nr. DE 93889386  Zum späteren Gebrauch aufbewahren! GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str. 26 • 93128 Regenstauf • GERMANY  +49 (0) 9402 / 9383-0  +49 (0) 9402 / 9383-33 ...

  • Seite 2: Inhaltsverzeichnis

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 2 von 18 Inhalt 1 ALLGEMEINER HINWEIS ....................3 2 SICHERHEIT ........................3 2.1 B ................3 ESTIMMUNGSGEMÄßE ERWENDUNG 2.2 S ................3 ICHERHEITSZEICHEN UND YMBOLE 2.3 S ...................... 3 ICHERHEITSHINWEISE 3 PRODUKTBESCHREIBUNG ................... 5 3.1 L...

  • Seite 3: Allgemeiner Hinweis

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 3 von 18 1 Allgemeiner Hinweis Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit und in unmittelbarer Nähe des Geräts auf, damit Sie oder das Personal/die Anwender im Zweifelsfalle jederzeit nachschlagen können.
  • Seite 4 H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 4 von 18 1. Funktion und Betriebssicherheit des Gerätes können nur unter den klimatischen Verhältnissen, die im Kapitel 14 Technische Daten spezifiziert sind, eingehalten werden. Wenn anzunehmen ist, dass das Gerät nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor einer weiteren...

  • Seite 5: Produktbeschreibung

    10 °C und 30 °C erfolgen. Unter -5 °C besteht die Gefahr der Zerstörung durch Gefrieren des Elektrolyten. 5. Die mitgelieferte pH-Elektrode (nicht bei G 1500-GL) sollte senkrecht in einem Winkel von 90°±45° gegenüber der Waagrechten eingesetzt werden. Dies gilt auch für viele andere Elektroden.

  • Seite 6: Bedienung

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 6 von 18 4 Bedienung 4.1 Anzeigeelemente Batterieanzeige: Bewertung des Batteriezustandes Einheitenanzeige: Messwert-Einheiten mit Stabilitätsanzeige (~ wird an- gezeigt bis der Messwert stabil ist, innere Segmente rotieren) bzw. Anzeige für Min/Max/Hold Hauptanzeige: Aktueller Messwert pH oder...

  • Seite 7: Anschlüsse

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 7 von 18 4.3 Anschlüsse BNC-Anschluss: Anschluss für Elektrode Bedienung der BNC-Steckverbindungen: Ent-/Verriegelung durch drehbaren Ring am Kabelstecker Kontakte vor Verschmutzung und Feuchte schützen! Bei Steckverbindungen ist die Wasserdichtigkeit nur im gesteckten Zustand in Verbindung mit wasserdichten Kabelsteckern sicher gestellt.

  • Seite 8: Ph-Elektroden

    Elektrode immer feucht gehalten werden (s.u.). 6.2.2 pH-Elektrode GE 114 WD Bei der mitgelieferten Elektrode (im Lieferumfang bei G 1500) handelt es sich um eine robuste und wartungsarme Gel-Elektrode mit Epoxid-Schaft (Ø 12 mm x 120 mm), Pellon-Diaphragma und wasserdichtem BNC Stecker.

  • Seite 9: Weiterführende Informationen

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 9 von 18 Kristallisation der 3 mol/l KCl-Lösung (Kaliumchlorid) ist unvermeidlich! Auskristallisiertes KCl an Schutzkappe und Schaft kann leicht mit dem Fingernagel oder einem Tuch entfernt werden und stellt daher keinen Defekt oder Reklamationsgrund dar.

  • Seite 10: Ph-Elektrodenauswahl

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 10 von 18 Genaue Angaben sind jedoch nicht möglich, da diese vom jeweiligen Einsatzfall abhängen. 6.2.5 pH-Elektrodenauswahl Für die meisten Anwendungen kann die GE 114 WD(oder andere universell einsetzbare Elektroden, z.B. GE 100) eingesetzt werden. Verschiedene...
  • Seite 11 H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 11 von 18 Sie können an jedem Punkt im Menu durch langes Drücken (> 1s) der Funktionstaste die bisher gemachten Änderungen speichern und das Menu beenden. Param. Werte Bedeutung Temperatureinstellung -5 … 150 (* Einstellen der zur Temperaturkompensation SET.T...

  • Seite 12: Kalibrieren Der Ph-Messung

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 12 von 18 8 Kalibrieren der pH-Messung Benötigte Hilfsmittel: • Referenz: Pufferlösung(en) (z.B. GPH …, PHL …, GAK 1400) (siehe Kapitel 13 Pufferlösungen) • Destilliertes oder deionisiertes Wasser zum Spülen der Elektrode • Gegebenenfalls Messgerät zur Temperaturbestimmung der Pufferlösung(en) 8.1 Allgemeine Hinweise...

  • Seite 13: Durchführen Einer 2-Punkt Kalibrierung

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 13 von 18 Für eine 2-Punkt Kalibrierung durch kurzes Drücken der Funktionstaste zum zweiten Kalibrier-Punkt wechseln. Um eine 1-Punkt Kalibrierung durchzuführen bestätigen Sie den angegebenen Wert durch langes Drücken der Funktionstaste. Spülen Sie die Elektrode mit destillierten oder deionisierten Wasser.

  • Seite 14: Kurzanleitung Kalibrierung

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 14 von 18 8.6 Kurzanleitung Kalibrierung Spülen Sie die Elektrode mit destillierten oder deionisierten Wasser bevor und nachdem die Elektrode in die Pufferlösung(en) gestellt wird. Start >1s Menu Aufrufen Den Temperaturwert der Eingabe Pufferlösung eingeben.

  • Seite 15: Überprüfung Der Genauigkeit / Justageservice

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 15 von 18 9 Überprüfung der Genauigkeit / Justageservice Das Gerät kann auch zur Justage und Überprüfung an den Hersteller geschickt werden. Werkskalibrierschein – DKD-Schein – amtliche Bescheinigungen: Soll das Messgerät einen Werkskalibrierschein erhalten, ist dieses zum Hersteller einzuschicken.

  • Seite 16: Fehler- Und Systemmeldungen

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 16 von 18 11 Fehler- und Systemmeldungen 11.1 Fehlermeldungen der Messung Bedeutung Abhilfe Batterie ist leer Neue Batterie einsetzen (siehe Kapitel 10 Keine Anzeige Batteriewechsel) oder wirre Zeichen, Systemfehler Batterieabdeckung öffnen, kurz warten, Gerät reagiert wieder schließen (siehe Kapitel 10...

  • Seite 17: Rücksendung Und Entsorgung

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 17 von 18 12 Rücksendung und Entsorgung 12.1 Rücksendung Alle Geräte, die an den Hersteller zurückgeliefert werden, müssen frei von Messstoffresten und anderen Gefahrstoffen sein. Messstoffreste am Gehäuse oder am Fühler können Personen oder Umwelt gefährden.

  • Seite 18: Technische Daten

    H86.0.1X.6B-03 Betriebsanleitung G 1500 Seite 18 von 18 Technische Daten Messbereich pH 0,00 … 14,00 pH Temperaturkompensation -5 … 150 °C (bzw. 23 … 302 °F) Genauigkeit pH (Gerät) ± 0,02 pH ± 1 Digit Eingangswiderstand pH ca. 10 Messzyklus ca.
