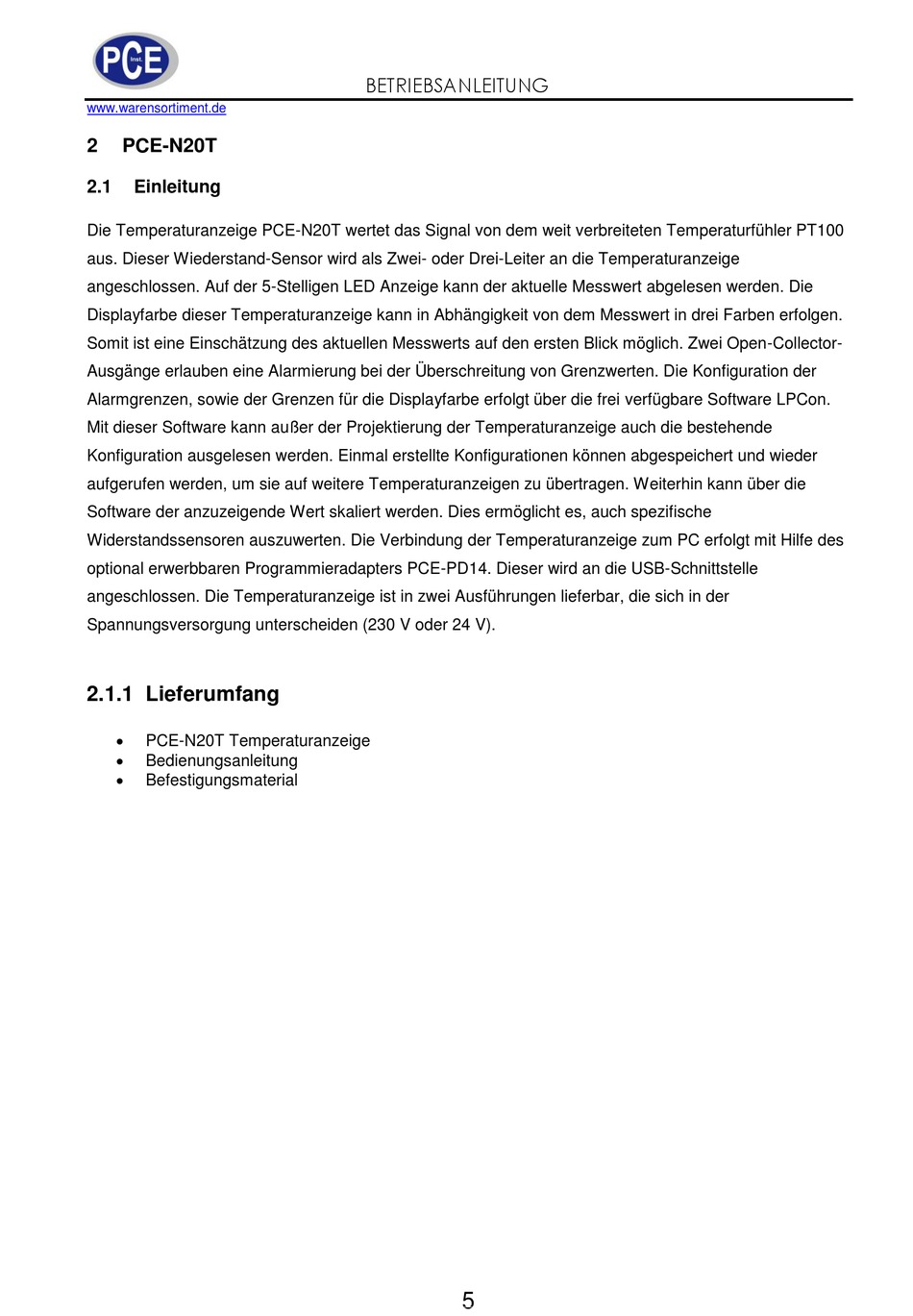

2
PCE-N20T
2.1
Einleitung
Die Temperaturanzeige PCE-N20T wertet das Signal von dem weit verbreiteten Temperaturfühler PT100
aus. Dieser Wiederstand-Sensor wird als Zwei- oder Drei-Leiter an die Temperaturanzeige
angeschlossen. Auf der 5-Stelligen LED Anzeige kann der aktuelle Messwert abgelesen werden. Die
Displayfarbe dieser Temperaturanzeige kann in Abhängigkeit von dem Messwert in drei Farben erfolgen.
Somit ist eine Einschätzung des aktuellen Messwerts auf den ersten Blick möglich. Zwei Open-Collector-
Ausgänge erlauben eine Alarmierung bei der Überschreitung von Grenzwerten. Die Konfiguration der
Alarmgrenzen, sowie der Grenzen für die Displayfarbe erfolgt über die frei verfügbare Software LPCon.
Mit dieser Software kann außer der Projektierung der Temperaturanzeige auch die bestehende
Konfiguration ausgelesen werden. Einmal erstellte Konfigurationen können abgespeichert und wieder
aufgerufen werden, um sie auf weitere Temperaturanzeigen zu übertragen. Weiterhin kann über die
Software der anzuzeigende Wert skaliert werden. Dies ermöglicht es, auch spezifische
Widerstandssensoren auszuwerten. Die Verbindung der Temperaturanzeige zum PC erfolgt mit Hilfe des
optional erwerbbaren Programmieradapters PCE-PD14. Dieser wird an die USB-Schnittstelle
angeschlossen. Die Temperaturanzeige ist in zwei Ausführungen lieferbar, die sich in der
Spannungsversorgung unterscheiden (230 V oder 24 V).
2.1.1 Lieferumfang
PCE-N20T Temperaturanzeige
Bedienungsanleitung
Befestigungsmaterial
BETRIEBSANLEITUNG
5
