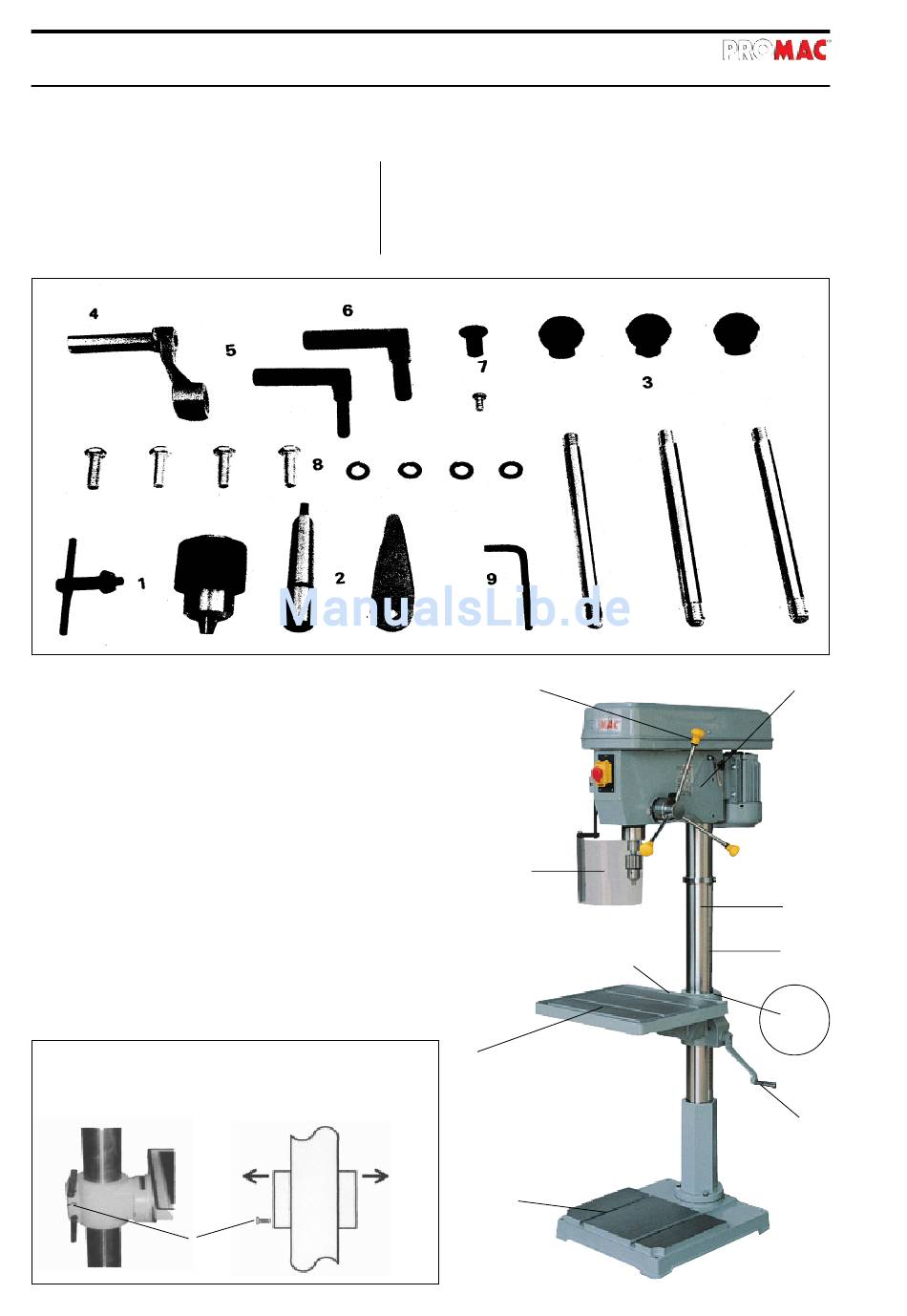

ZUSAMMENBAU
Auspacken der Maschine
Die Maschinenteile aus der Verpackung nehmen und die Teile nach der untenstehenden Liste überprüfen.
1.
16mm Bohrfutter mit Schlüssel
2.
Adapter MK3/B18
3.
Griffknopf mit Stangen (3)
4.
Drehkurbel
5.
Klemmgriff
Die Maschine wie nebenstehend gezeigt zusammen-
bauen.
1. Die Säule auf den Fuss (1) stellen, mit den Schrauben
und Scheiben befestigen.
2. Den Säulenflansch (2) mit eingeführter Zahnstange (3)
auf die Säule montieren. Die Drehkurbel (4) montieren
und mit der Schraube fixieren. Hinweis beachten.
3. Den Ring (5) montieren und mit den Schrauben fixie-
ren.
4. Den Arbeitstisch (6) auf den Flansch (2) montieren.
5. Die Klemmhebel (7) einschrauben.
6. Den Kopf (8) auf die Säule stellen und in die richtige
Stellung zur Fussplatte richten. Die Schrauben festzie-
hen.
7. Die Drehgriffe (9) montieren.
8. Den Späneschutz (10) montieren.
Hinweis zu Pos. 2
Nach Montage des Flansches muss die Schraube ent-
fernt werden, diese wird nur zur Montagehilfe benötigt.
Diese Schraube
10
entfernen
6.
Klemmgriff
7.
Griffknopf
8.
Schraube mit Federring (3)
9.
Inbusschlüssel
9
10
6
1
214A
7
2
8
5
3
4
