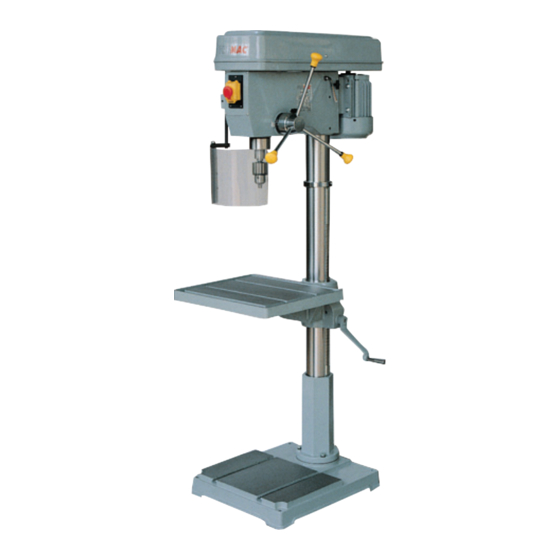

Promac 214A Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Promac Anleitungen
  4. Bohrmaschinen
  5. 214A
  6. Bedienungsanleitung

Promac 214A Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

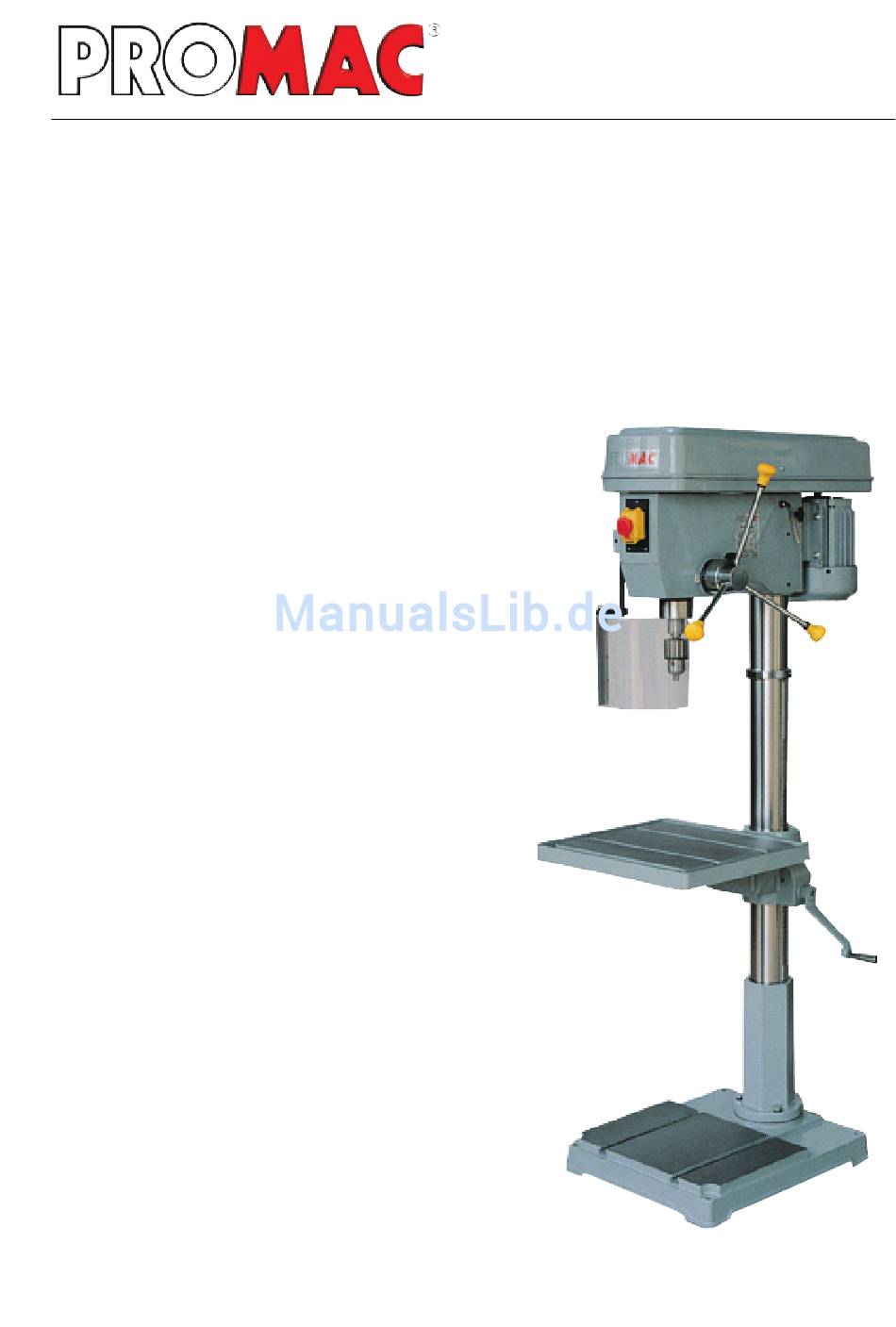

www.promac.ch / www.promac.fr
Bohrmaschinen / Perceuses
Bedienungsanleitung

Inhaltsverzeichnis

2
3 - 4
7
Elektrischer Plan,
Stückliste der elektrischen Anlage
8
Technische Daten, Maschinenbeschrieb
10
Zusammenbau
12
Hauptbedienungselemente
13
Aufstellung der Maschine
14
Inbetriebnahme
17
Einstellen der Drehzahlen
18
Wartungsarbeiten
20-21 Schnittzeichnung und Ersatzteilliste
22
Garantieschein
Mode d'emploi
Sommaire
2
Certificat de conformité CE
5 - 6
7
Schéma du câblage électrique
Liste des composants électriques
9
11
12
Eléments principaux de la machine
15
16
17
19
Instructions de maintenance
20-21 Vue éclatée et
liste des pièces de rechange
22
BD272 / 2004.10
214A
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Promac 214A

Inhaltszusammenfassung für Promac 214A

  • Seite 1: Inhaltsverzeichnis

    BD272 / 2004.10 www.promac.ch / www.promac.fr 214A Bohrmaschinen / Perceuses Bedienungsanleitung Inhaltsverzeichnis CE-Konformitäts-Zertifikat 3 - 4 Sicherheitsvorschriften Elektrischer Plan, Stückliste der elektrischen Anlage Technische Daten, Maschinenbeschrieb Zusammenbau Hauptbedienungselemente Aufstellung der Maschine Inbetriebnahme Einstellen der Drehzahlen Wartungsarbeiten 20-21 Schnittzeichnung und Ersatzteilliste...

  • Seite 2: Ce-Konformitäts-Zertifikat

    89/336/EEC Registriernummer Z99-505-143A vom 27.07.1999 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 214A sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG ent- spricht.

  • Seite 3: Sicherheitsvorschriften

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN 214A Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren.

  • Seite 4: Transport Der Maschine

    Je nach Material kann sich beim Bohren der Lärm erhöhen. Es ist daher nötig, sich gegen den Lärm zu schützen und geeignete Schutzmaßnahmen vorzunehmen (z.B. Ohrschutz). Elektrischer Netzanschluss Die Maschinen Modell 214A werden mit einem Netzkabel mit Stecker geliefert, 400V, 50Hz. Die Anschlüsse sowie Aenderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204- 1, Punkt 5.3 vorzunehmen.

  • Seite 5: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ 214A Remarque : Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. Comme toutes les machines, une perceuse comporte des dangers propres à l’utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d’accident.
  • Seite 6 ). Connexion électrique au réseau Les machines modèles 214A sont livrées avec un câble de raccordement à une arrivée courant de 400V/50/3. La protection doit être égale à un DRT de 10A. Vous trouverez les caractéristiques électriques précises sur la plaque signalétique de type sur la machine, ou dans le schéma du câblage électrique inclus dans le manuel d’utilisation.

  • Seite 7: Elektrische Anlage

    Elektrische Anlage / Installation électrique 214A ELEKTRISCHE ANLAGE Das Elektroschema, 400Volt, das auch im Motordeckel zu finden ist, enthält die notwendigen Angaben für den korrekten Anschluss Ihrer Maschine ans Netz. Wird der Netzanschluss (Stecker) geändert, muss dies von einem Fachmann ausgeführt werden.

  • Seite 8: Technische Daten

    Lärmschutz ausrüsten muss. MASCHINENBESCHRIEB Mit den PROMAC Bohrmaschinen stehen Ihnen universelle Bearbeitungszentren zur Verfügung, mit denen die vielfältigsten Zerspanungsarbeiten durchgeführt werden können, wofür sonst mehrere Maschinen erforderlich sind. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet.

  • Seite 9: Caractéristiques Techniques

    CARACTERISTIQUES TECHNIQUES 214A 214A Capacité de perçage 26mm Cône CM 3 Col de cygne 280mm Course de broche 115mm Plage des vitesses 12 vitesses / 150- 2840tpm Distance broche-table 690mm Distance broche-base 1220mm Diamètre de la broche 62mm Diamètre de la colonne...

  • Seite 10: Zusammenbau

    ZUSAMMENBAU 214A Auspacken der Maschine Die Maschinenteile aus der Verpackung nehmen und die Teile nach der untenstehenden Liste überprüfen. 16mm Bohrfutter mit Schlüssel Klemmgriff Adapter MK3/B18 Griffknopf Griffknopf mit Stangen (3) Schraube mit Federring (3) Drehkurbel Inbusschlüssel Klemmgriff Die Maschine wie nebenstehend gezeigt zusammen- bauen.
  • Seite 20 Ersatzteilzeichnung / Vue éclatée 214A...
  • Seite 21 Ersatzteilliste / Pièces de rechange 214A PM 214001 Spindelpoulie / Poulie broche PM 214066 Säule / Colonne PM 214002 Mutter / Ecrou PM 214067 Zahnstange / Crémaillère PM 214003 Riemenkasten / Capot courroies PM 214068 Klemmgriff / Levier de blocage...

  • Seite 22: Bon De Garantie

    Garantieschein / Bon de garantie 214A 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
