Systemerweiterungen

Traverse ausbauen

► Wenn eine Baugruppe vom Typ 2 eingebaut und an der Traverse befestigt ist, bauen Sie
diese aus (siehe "Baugruppe vom Typ 2 ein- und ausbauen", Seite 77).
► Entfernen Sie störende Leitungen, die das Hochklappen der Traverse behindern.
1
2

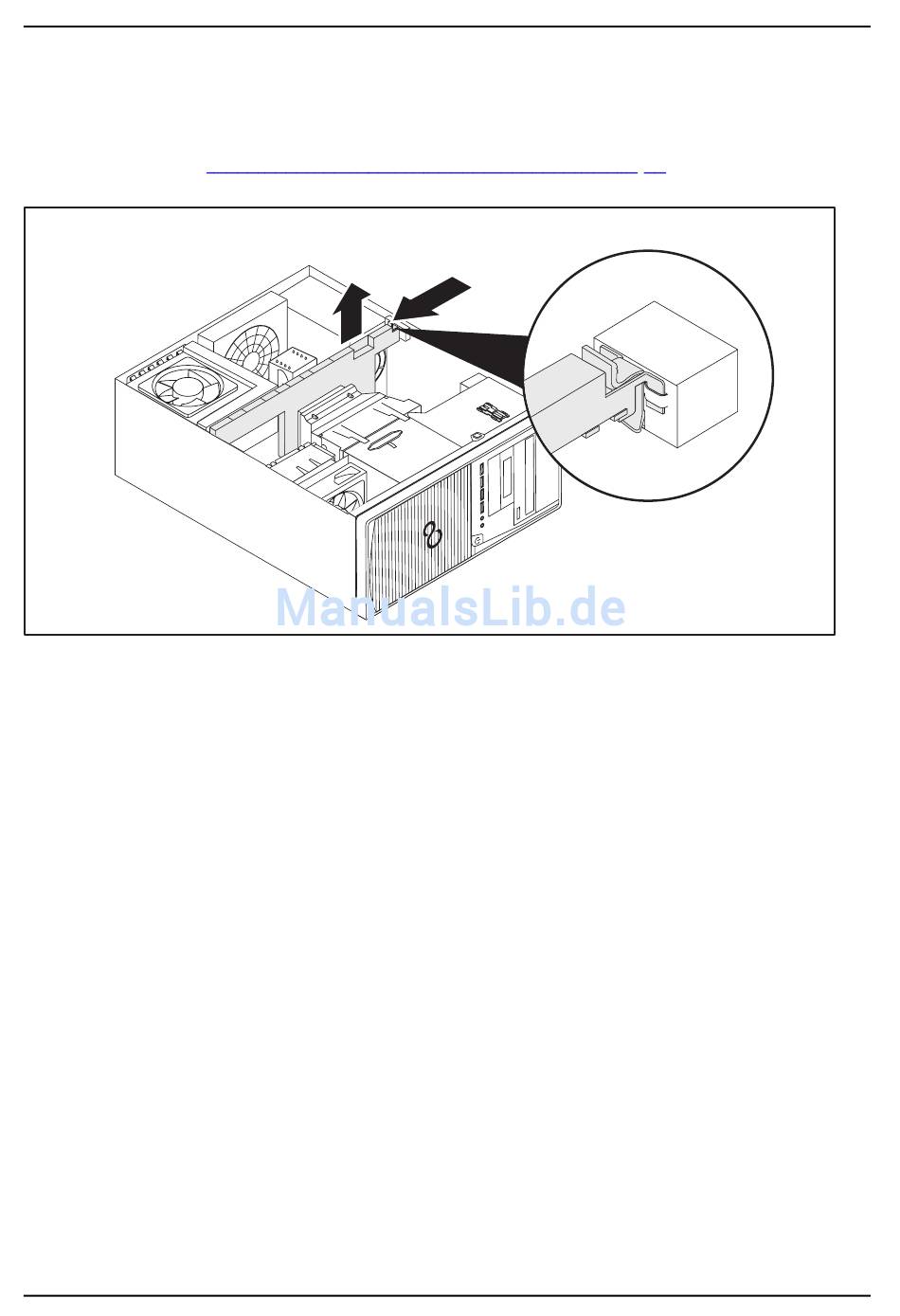

► Drücken Sie so auf den Hebel (1), dass sich die Rastnase der Traverse löst.
► Klappen Sie die Traverse vorsichtig hoch (2), um keine Lüfterkabel abzureißen.
► Ziehen Sie die Lüfterkabel ab und entfernen Sie die Traverse (geräteabhängig).
68 Fujitsu
