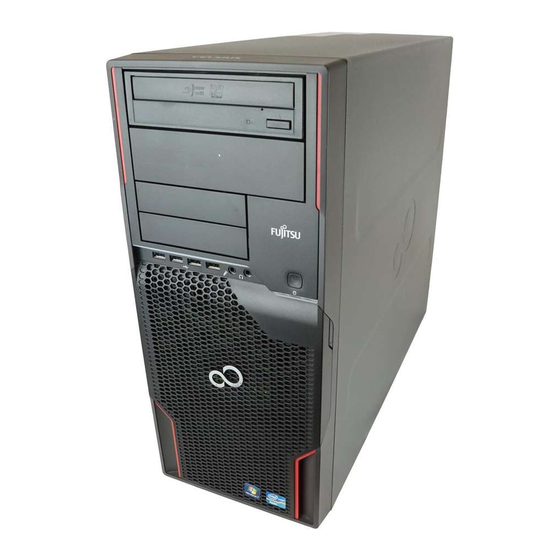

Fujitsu CELSIUS W510 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Fujitsu Anleitungen
  4. PCs
  5. CELSIUS W510
  6. Betriebsanleitung

Fujitsu CELSIUS W510 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

System
Betriebsanleitung
CELSIUS W510

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu CELSIUS W510

Inhaltszusammenfassung für Fujitsu CELSIUS W510

  • Seite 1 System Betriebsanleitung CELSIUS W510...
  • Seite 2 "http://support.ts.fujitsu.com/com/support/index.html" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk (siehe Service-Desk-Liste oder im Internet: "http://ts.fujitsu.com/support/servicedesk.html") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Wir wünschen Ihnen viel Freude mit Ihrem neuen System von Fujitsu.
  • Seite 4 Garantie übernommen und jegliche damit verbundene Haftung ausgeschlossen. Markennamen können geschützte Warenzeichen des jeweiligen Herstellers und/oder urheberrechtlich geschützt sein. Ihre Verwendung durch Dritte für eigene Zwecke kann eine Verletzung der Rechte des Inhabers darstellen. Weitere Informationen finden Sie unter "http://ts.fujitsu.com/terms_of_use.html" Bestell-Nr. Fujitsu Technology Solutions: A26361-K1359-Z320-1-19, Ausgabe 2...
  • Seite 5 CELSIUS W510 Betriebsanleitung Ihre CELSIUS... Anschlüsse und Bedienelemente Wichtige Hinweise Inbetriebnahme Bedienung Problemlösungen und Tipps Systemerweiterungen Technische Daten Stichwörter...
  • Seite 6 CELSIUS ist ein eingetragenes Warenzeichen der Fujitsu Technology Solutions GmbH. Windows 7, Windows Vista und Windows XP sind eingetragene Warenzeichen der Microsoft Corporation. PS/2 ist ein eingetragenes Warenzeichen von International Business Machines, Inc. Pentium ist ein eingetragenes Warenzeichen der Intel Corporation, USA.

  • Seite 7: Inhaltsverzeichnis

    Betriebsanzeige ist nach dem Einschalten dunkel ........29 Fujitsu Technology Solutions...
  • Seite 8 Stichwörter ................64 Fujitsu Technology Solutions...

  • Seite 9: Ihre Celsius

    Einige der angeführten Handbücher finden Sie elektronisch auf der DVD "Drivers & Utilities". Mit dem Programm Acrobat Reader, das sich auch auf der DVD befindet, können Sie sich schnell und gezielt Informationen auf den Bildschirm holen. Natürlich können Sie die Handbücher bei Bedarf auch ausdrucken. Fujitsu Technology Solutions...

  • Seite 10: Darstellungsmittel

    Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit/Regularien" Taste kennzeichnet eine Taste auf der Tastatur, z. B: Diese Schrift kennzeichnet Begriffe und Texte, die betont oder hervorgehoben werden, z. B.: Gerät nicht ausschalten Fujitsu Technology Solutions...

  • Seite 11: Anschlüsse Und Bedienelemente

    Elementen vertraut, bevor Sie mit dem Gerät arbeiten. Vorderseite 1 = Modulschächte für 5 -Zoll-Laufwerke 5 = Mikrofonanschluss 2 = Modulschächte für 3 -Zoll-Laufwerke 6 = USB-Anschlüsse 3 = Ein-/Ausschalter 7 = Festplatten-Frontblende (abnehmbar) 4 = Kopfhöreranschluss 8 = Gehäuseschloss (optional) Fujitsu Technology Solutions...

  • Seite 12: Rückseite

    Anschlüsse und Bedienelemente Rückseite 1 = Wechselspannungsbuchse (AC IN) 3 = Steckplatzabdeckungen 2 = Anschlüsse für externe Geräte (geräteabhängig) Fujitsu Technology Solutions...

  • Seite 13: Wichtige Hinweise

    Packen Sie die Geräte erst am Aufstellungsort aus. Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann sich Kondenswasser bilden. Warten Sie, bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen. Fujitsu Technology Solutions...

  • Seite 14: Gerät Reinigen

    Spülmittel getaucht und gut ausgewrungen haben. Tastatur und Maus können Sie außen mit Desinfektionstüchern reinigen. Energie sparen, Entsorgung und Recycling Entsorgung Energiesparen Recycling DVDDrivers &Utilities DVDUser Documentation Informationen zu diesen Themen finden Sie auf der DVD "Drivers & Utilities". Fujitsu Technology Solutions...

  • Seite 15: Ce-Kennzeichnung

    Aufzählung dabei ist, fragen Sie bitte bei der entsprechenden Aufsichtsbehörde, ob die Nutzung dieses Produkts in Ihrem Land erlaubt ist. FCC Compliance Statement If the device complies with the FCC regulations, the FCC sign can be found on the type rating plate. Fujitsu Technology Solutions...

  • Seite 16: Fcc Class B Compliance Statement

    • Consult the dealer or an experienced radio/TV technician for help. Fujitsu Technology Solutions GmbH is not responsible for any radio or television interference caused by unauthorized modifications of this equipment or the substitution or attachment of connecting cables and equipment other than those specified by Fujitsu Technology Solutions GmbH.

  • Seite 17: Inbetriebnahme

    Geräte anschließen, ist in den folgenden Abschnitten beschrieben. Laufwerke und Baugruppen Wenn Sie Laufwerke oder Baugruppen zusätzlich zu Ihrem Gerät erhalten haben, bauen Sie diese erst nach der Erstinstallation ein. Das Einbauen von Laufwerken und Baugruppen ist im Kapitel "Systemerweiterungen", Seite 34 beschrieben. Fujitsu Technology Solutions...

  • Seite 18: Gerät Aufstellen

    ► Schließen Sie die Netzleitung am Gerät an (1). ► Stecken Sie den Netzstecker in eine geerdete Schutzkontakt-Steckdose (2). Nach dem Anschließen der Netzleitung schaltet sich das Gerät für einen Systemtest selbständig für einige Sekunden ein und wieder aus. Fujitsu Technology Solutions...

  • Seite 19: Externe Geräte Anschließen

    Leitungen lösen ► Alle betroffenen Geräte ausschalten. Leitung ► Die Netzstecker aller betroffenen Geräte aus den Schutzkontakt-Steckdosen ziehen. ► Alle Datenübertragungsleitungen aus den Steckvorrichtungen der Daten-/Fernmeldenetze ziehen. ► Alle Leitungen am Gerät und an den Peripheriegeräten lösen. Fujitsu Technology Solutions...

  • Seite 20: Anschlüsse Am Gerät

    Lineout USB - Universal Serial Bus, LAN-Anschluss schwarz LAN-Anschluss UnversalSerialBus FireWire-Anschluss SCSI-Anschluss 1394 DVI-I-Bildschirmanschluss DisplayPort Für einige der angeschlossenen Geräte müssen Sie spezielle Software (z. B. Treiber) installieren und einrichten (siehe Dokumentation zu angeschlossenem Gerät und Betriebssystem). Fujitsu Technology Solutions...

  • Seite 21: Bildschirm Anschließen

    Schließen Sie den Bildschirm nur im ausgeschalteten Zustand an Ihr Gerät an. ► Bereiten Sie den Bildschirm vor, wie in der Betriebsanleitung zum Bildschirm beschrieben (z. B. Leitungen stecken). ► Stecken Sie die Datenleitung an einen passenden Bildschirmanschluss des Geräts (DVI-I, DisplayPort). Fujitsu Technology Solutions...

  • Seite 22: Maus Anschließen

    ► Stecken Sie den rechteckigen Stecker der Tastaturleitung in die rechteckige Buchse an der Unterseite oder an der Rückseite der Tastatur. ► Stecken Sie den runden Stecker der Tastaturleitung in den Tastaturanschluss des Geräts. Tastatur ► Schalten Sie Ihr Gerät wieder ein. Fujitsu Technology Solutions...

  • Seite 23: Externe Geräte An Die Parallele (Optional) Oder Serielle Schnittstelle Anschließen

    Die Geräte, die Sie an die parallele oder serielle Schnittstelle anschließen, benötigen Treiber. Viele Treiber sind bereits in Ihrem Betriebssystem enthalten. Wenn der erforderliche Treiber fehlt, installieren Sie ihn. Aktuelle Treiber sind meist im Internet erhältlich oder werden auf einem Datenträger mitgeliefert. Fujitsu Technology Solutions...

  • Seite 24: Externe Geräte An Die Usb-Anschlüsse Anschließen

    Wenn Sie das Gerät zum ersten Mal einschalten, wird die mitgelieferte Software installiert und konfiguriert. Planen Sie etwas Zeit dafür ein, denn dieser Vorgang darf nicht unterbrochen werden. Eventuell benötigen Sie während der Installation die Lizenznummer von Windows. Die Lizenznummer finden Sie als Aufkleber auf Ihrem Gerät. Fujitsu Technology Solutions...

  • Seite 25: Bildschirm Und Gerät Einschalten

    ► Lesen Sie bei Unklarheiten bezüglich der angeforderten Eingabedaten in der Hilfe zu Ihrem Betriebssystem nach. Weitere Informationen zum System sowie Treiber, Utilities und Updates finden Sie auf der DVD "Drivers & Utilities" und im Internet unter "http://ts.fujitsu.com/support/". Fujitsu Technology Solutions...

  • Seite 26: Bedienung

    Wenn das Gerät ausgeschaltet ist, verbraucht das Gerät ein Minimum an Energie. Der Ein-/Ausschalter trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie den Netzstecker aus der Steckdose ziehen. ► Schalten Sie gegebenenfalls den Bildschirm aus (siehe Betriebsanleitung des Bildschirms). Fujitsu Technology Solutions...

  • Seite 27: Anzeigen Am Gerät

    Gerät mit dem Ein-/Ausschalter eingeschaltet werden. Festplattenanzeige Die Anzeige leuchtet, wenn auf das Festplattenlaufwerk des Geräts zugegriffen wird. Im Energiesparmodus darf das Gerät nicht vom Netz getrennt werden, da dies zu einem Datenverlust führen kann. Fujitsu Technology Solutions...

  • Seite 28: Tastatur

    (Advanced Configuration and Power Management Interface) verwendet werden. Ansonsten ist die Taste ohne Funktion. Das Mainboard muss diese Funktion unterstützen. Tasten Tasten Tasten Eingabetaste bestätigt die markierte Auswahl. Die Eingabetaste wird auch als "Enter" oder "Return" bezeichnet. Fujitsu Technology Solutions...

  • Seite 29: Einstellungen Im Bios-Setup

    Mainboard). Diese Einstellungen können Sie im BIOS-Setup an Ihre Anforderungen anpassen. Eigentums- und Datenschutz Eigentumsschutz Datenschutz Schutz,Eigentum und Daten Über Softwarefunktionen und mechanische Verriegelung bieten sich vielfältige Möglichkeiten, Ihr Gerät und Ihre persönlichen Daten vor unbefugtem Zugriff zu schützen. Sie können diese Möglichkeiten auch kombinieren. Fujitsu Technology Solutions...

  • Seite 30: Diebstahlschutz Und Verplomben

    Gegenstand verbunden haben. Verplomben Um unberechtigte Personen am Öffnen des Gehäuses zu hindern, können Sie das Gehäuse verplomben. Führen Sie dazu die Verplombungskette durch die Löcher (2) und verschließen Sie die Kette mit der Plombe. Fujitsu Technology Solutions...

  • Seite 31: Gehäuse Mechanisch Verriegeln (Optional)

    BIOS gegen Überschreiben schützen • Gerät gegen Einschalten durch ein externes Gerät schützen Sie können diese Möglichkeiten auch kombinieren. Eine ausführliche Beschreibung des Menüs Security und wie Sie Passwörter vergeben, finden Sie im Handbuch zum Mainboard oder im Handbuch "BIOS-Setup". Fujitsu Technology Solutions...

  • Seite 32: Zugriffsberechtigung Über Smartcard

    Benutzer eingeschränkt werden, die eine entsprechende SmartCard besitzen. SmartCard-Leser bedienen (optional) ► Schließen Sie den externen SmartCard-Leser an Ihr System an, wie in der Anleitung zum SmartCard-Leser beschrieben. SmartCard-Leser Nach dem Einschalten des Geräts werden Sie aufgefordert, Ihre SmartCard zu stecken. Fujitsu Technology Solutions...

  • Seite 33: Problemlösungen Und Tipps

    ► Notieren Sie die Identnummer Ihres Geräts. Sie finden die Identnummer auf dem Typenleistungsschild an der Rückseite oder der Unterseite des Gehäuses. ► Kontaktieren Sie zur Abklärung des Problems den für Ihr Land zuständigen Service Desk (siehe Service-Desk-Liste oder im Internet unter "http://ts.fujitsu.com/support/servicedesk.html"). Halten Sie dazu die Ident-/Serien-Nr. Ihres Systems bereit. Problemlösungen...

  • Seite 34: Das Gerät Lässt Sich Nicht Mit Dem Ein-/Ausschalter Ausschalten

    Bildschirm und an einer geerdeten Schutzkontakt-Steckdose oder an der Bildschirmsteckdose des Geräts gesteckt ist. ► Prüfen Sie, ob die Netzleitung des Geräts ordnungsgemäß am Gerät und an einer geerdeten Schutzkontakt-Steckdose gesteckt ist. ► Schalten Sie den Bildschirm und das Gerät ein. Fujitsu Technology Solutions...
  • Seite 35 ► Wählen Sie Abgesicherter Modus oder Abgesicherter Modus mit Netzwerk aus. ► Stellen Sie unter Startsymbol – (Einstellungen) – Systemsteuerung – Darstellungen und Anpassungen – Anpassungen die korrekten Werte für den angeschlossenen Bildschirm ein, wie in der Betriebsanleitung des Bildschirms beschrieben. Fujitsu Technology Solutions...

  • Seite 36: Kein Mauszeiger Am Bildschirm

    ► Prüfen Sie im BIOS-Setup, ob der Maus-Controller eingeschaltet (Enabled) ist. ► Prüfen Sie, ob der Maustreiber ordnungsgemäß installiert und beim Starten des Anwendungsprogramms vorhanden ist. Detaillierte Informationen zum Maustreiber finden Sie in der Dokumentation zu Maus und Anwendungsprogramm. Fujitsu Technology Solutions...

  • Seite 37: Uhrzeit Und Datum Stimmen Nicht

    finden Sie im Handbuch "Recovery Guide". Tipps Thema Tipp Mangel an Systemressourcen ► Schließen Sie nicht benötigte Anwendungen. oder ► Rufen Sie die Anwendungen in anderer Reihenfolge auf. Weitere Handbücher Weitere Handbücher finden Sie als PDF-Dateien auf der DVD "Drivers & Utilities". Fujitsu Technology Solutions...

  • Seite 38: Systemerweiterungen

    Temperatur der Komponenten im Betrieb nicht überschritten wird. Eventuell ist für eine Systemerweiterung oder Hardware-Hochrüstung ein Update des BIOS notwendig. Weitere Informationen finden Sie in der Hilfe zum BIOS oder gegebenenfalls im Technischen Handbuch zum Mainboard. Fujitsu Technology Solutions...

  • Seite 39: Hinweise Zu Baugruppen

    Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. • Fassen Sie die Baugruppen nur am Rand oder, falls vorhanden, an grün markierten Stellen (TouchPoints) an. • Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe. Fujitsu Technology Solutions...

  • Seite 40: Gehäuse Öffnen

    ► Entfernen Sie störende, gesteckte Leitungen. ► Bei Geräten mit Gehäuseschloss: Schließen Sie das Gehäuse auf. ► Legen Sie das Gerät wie abgebildet auf die Seite. ► Ziehen Sie an der Verriegelung (1) und schwenken Sie das Seitenteil in Pfeilrichtung (2). Fujitsu Technology Solutions...

  • Seite 41: Gehäuse Schließen

    -Zoll-Laufwerke (Standard) – oder: zwei 3 -Zoll-Laufwerke und zwei 2 -Zoll-Laufwerke (optional) Unter bedienbaren Laufwerken sind z. B. DVD- oder CD-ROM-Laufwerke zu verstehen, in die von außen ein Datenträger eingelegt wird. Nichtbedienbare Laufwerke sind z. B. Festplattenlaufwerke. Fujitsu Technology Solutions...

  • Seite 42: Bedienbares 5 / Laufwerksblech Für

    ► Schieben Sie das Laufwerksblech so nach oben (2), dass sich das Laufwerksblech aus den Rastnasen löst, über die es befestigt ist. ► Heben Sie das Laufwerksblech vom Gehäuse ab (3). ► Stecken Sie das Laufwerksblech an das Laufwerk (1). Fujitsu Technology Solutions...

  • Seite 43: Bedienbares Laufwerk Einbauen

    ► Stecken Sie die Leitungen an das Laufwerk. Achten Sie auf die richtige Polung. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 37). Wenn notwendig, müssen Sie im BIOS-Setup den Eintrag für das Laufwerk entsprechend anpassen. Bedienbares Laufwerk ausbauen ► Öffnen Sie das Gehäuse (siehe "Gehäuse öffnen", Seite 36). Fujitsu Technology Solutions...
  • Seite 44 ► Ziehen Sie das Laufwerk in Pfeilrichtung (2) aus dem Gehäuse. ► Nehmen Sie das Laufwerksblech vom Laufwerk (1). ► Legen Sie das Laufwerksblech auf das Gehäuse (1). ► Schieben Sie das Laufwerksblech so nach unten (2), dass das Laufwerksblech in den Rastnasen einrastet. Fujitsu Technology Solutions...

  • Seite 45: 3½-Zoll-Lesegerät In 3½-Zoll-Einbauplatz Ein- Und Ausbauen (Optional, Smartcard Oder Multicard)

    ► Öffnen Sie das Gehäuse (siehe "Gehäuse öffnen", Seite 36). ► Entfernen Sie die an der Modulhalterung gesteckten Leitungen. ► Entfernen Sie die Schrauben (1) an der Modulhalterung. ► Schieben Sie die Modulhalterung in Pfeilrichtung (2) aus dem Gehäuse. Fujitsu Technology Solutions...

  • Seite 46: Lesegerät An Modulhalterung Festschrauben

    ► Schieben Sie die Modulhalterung in Pfeilrichtung (1) in das Gehäuse. ► Befestigen Sie die Modulhalterung mit den Schrauben (2). ► Stecken Sie die Leitungen an die Baugruppen und das Mainboard. Achten Sie auf die richtige Polung. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 37). Fujitsu Technology Solutions...

  • Seite 47: Modulhalterung Mit Lesegerät Ausbauen

    43) und bauen Sie eine Blindabdeckung in den Laufwerksschacht ein. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 37). Lesegerät von Modulhalterung lösen ► Lösen Sie die Schrauben (1). ► Ziehen Sie das Lesegerät in Pfeilrichtung aus der Modulhalterung. Fujitsu Technology Solutions...

  • Seite 48: Wlan-Modul Ein- Und Ausbauen (Optional)

    Um an den Einbauplatz für das WLAN-Modul zu gelangen, müssen Sie nach dem Ausbau der Frontblende den Seitenlüfter ausbauen. Der Seitenlüfter ist über mehrere Verriegelungshaken gesichert, die nacheinander entriegelt werden müssen. ► Lösen Sie die Lüfterleitung vom Mainboard. Fujitsu Technology Solutions...
  • Seite 49 ► Drücken Sie die oberen Verriegelungshaken (a) in Pfeilrichtung (1). ► Halten Sie die unteren Verriegelungshaken (b) in Pfeilrichtung (2) gedrückt und schieben Sie den Lüfter gleichzeitig in Pfeilrichtung (3). Der Lüfter ist entriegelt. ► Nehmen Sie den Seitenlüfter aus dem Gehäuse heraus (4). Fujitsu Technology Solutions...

  • Seite 50: Wlan-Modul Einbauen

    Systemerweiterungen WLAN-Modul einbauen Erster Einbau eines WLAN-Moduls Der Schlitz für das WLAN-Modul ist bei Auslieferung durch eine Metallblende geschützt. ► Brechen Sie die vorgestanzte Metallblende (1) mit einem Schraubendreher heraus. Fujitsu Technology Solutions...
  • Seite 51 ► Schieben Sie das WLAN-Modul in Pfeilrichtung (1) in den Schlitz. Achten Sie darauf, dass die Schraublöcher am Gehäuse und die Schraublöcher am WLAN-Modul genau übereinander liegen. ► Befestigen Sie das WLAN-Modul mit den Schrauben (2). ► Befestigen Sie die Leitungen am WLAN-Modul und am Mainboard. Fujitsu Technology Solutions...

  • Seite 52: Wlan-Modul Ausbauen

    Systemerweiterungen WLAN-Modul ausbauen ► Lösen Sie die Leitungen von WLAN-Modul und Mainboard. ► Lösen Sie die Schrauben (1). ► Ziehen Sie das WLAN-Modul in Pfeilrichtung (2) aus dem Einbauplatz. Fujitsu Technology Solutions...

  • Seite 53: Seitenlüfter Einbauen

    Systemerweiterungen Seitenlüfter einbauen ► Setzen Sie die unteren Verriegelungshaken in die Aussparungen (a) ein (1). ► Schieben Sie den Seitenlüfter in Pfeilrichtung (2), bis die unteren Verriegelungshaken (b) einrasten. Fujitsu Technology Solutions...

  • Seite 54: Frontblende Befestigen

    "Frontblende befestigen", Seite 50). Frontblende befestigen ► Setzen Sie die Frontblende die Führungsöffnungen rechts am Gehäuse. ► Klappen Sie die Frontblende in Pfeilrichtung (1), bis die Rastnasen (a) einrasten. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 37). Fujitsu Technology Solutions...

  • Seite 55: Festplattenlaufwerk Ein- Und Ausbauen

    Sie die benötigten EasyChange-Schienen und die Anschlussleitung für einen Ausbau für zwei weitere Festplatten vom Typ 3½ Zoll oder 2½ Zoll . Beispiel 1 eines Erweiterungseinbausatzes Alternativ können Sie in den Einbausatz für Festplattenlaufwerke auch vier Festplatten vom Typ 3½-Zoll einbauen: Beispiel 2 eines Erweiterungseinbausatzes Fujitsu Technology Solutions...

  • Seite 56: Festplatteneinbau Durchführen

    In den nachfolgenden Abbildungen ist der Einbau eines 3 -Zoll-Laufwerks dargestellt. Festplatten-Frontblende entfernen ► Drücken Sie die Entriegelungstasten an den Seiten der Festplatten-Frontblende (1). ► Klappen Sie die Festplatten-Frontblende in Pfeilrichtung (2) und nehmen Sie diese vom Gehäuse ab. Fujitsu Technology Solutions...

  • Seite 57: Festplattenlaufwerk Einbauen

    "Schutzgitter entfernen", Seite 53). EasyChange-Schienen für ein zweites Festplattenlaufwerk finden Sie am Laufwerkskäfig. ► Befestigen Sie die EasyChange-Schienen seitlich an der Festplatte, indem Sie jeweils die oberen Stifte der EasyChange-Schiene in die entsprechenden Löcher der Festplatte stecken. Fujitsu Technology Solutions...

  • Seite 58: Festplattenausbau Durchführen

    ► Öffnen Sie das Gehäuse (siehe "Gehäuse öffnen", Seite 36). ► Entfernen Sie die Festplatten-Frontblende (siehe "Festplatten-Frontblende entfernen", Seite 52). ► Entfernen Sie das Schutzgitter (siehe "Schutzgitter entfernen", Seite 53). ► Entfernen Sie die am Festplattenlaufwerk gesteckten Leitungen. Fujitsu Technology Solutions...
  • Seite 59 ► Ziehen Sie die EasyChange-Schienen vom Festplattenlaufwerk. ► Wenn Sie die EasyChange-Schienen nicht mehr benötigen, befestigen Sie diese wieder an ihrem Einbauplatz im Laufwerkskäfig. Wenn notwendig, müssen Sie im BIOS-Setup den Eintrag für das Laufwerk entsprechend anpassen. Fujitsu Technology Solutions...
  • Seite 60 ► Setzen Sie die Festplatten-Frontblende wie abgebildet in die Führungsöffnungen an der unteren Seite des Gehäuses. ► Klappen Sie die Festplatten-Frontblende in Pfeilrichtung (1), bis sie spürbar einrastet. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 37). Fujitsu Technology Solutions...

  • Seite 61: Baugruppe Ein- Und Ausbauen

    ► Öffnen Sie das Gehäuse (siehe "Gehäuse öffnen", Seite 36). Baugruppe ► Drücken Sie die Halteklammer (1) zum Entriegeln in Richtung Steckplatzabdeckung und schwenken Sie sie dann in Richtung Geräterückwand um. ► Ziehen Sie die Steckplatzabdeckung in Pfeilrichtung (2) aus dem Steckplatz. Fujitsu Technology Solutions...

  • Seite 62: Baugruppe Ausbauen

    Einstellungen für den entsprechenden Steckplatz. Ändern Sie gegebenenfalls die Einstellungen. Lesen Sie hierzu die Dokumentation zur Baugruppe. Baugruppe ausbauen ► Öffnen Sie das Gehäuse (siehe "Gehäuse öffnen", Seite 36). Baugruppe ► Entfernen Sie die an der Baugruppe gesteckten Leitungen. Fujitsu Technology Solutions...
  • Seite 63 Wegen der Kühlung, des Brandschutzes und der einzuhaltenden EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) müssen Sie die Steckplatzabdeckung des Einbauplatzes einbauen. ► Schieben Sie die Steckplatzabdeckung in den Steckplatz (1). ► Drücken Sie auf die Halteklammer, bis diese spürbar einrastet (2). Fujitsu Technology Solutions...

  • Seite 64: Kühlkörper Aus- Und Einbauen

    Hauptspeicher Mainboard Hauptspeicher hochrüsten ► Öffnen Sie das Gehäuse (siehe "Gehäuse öffnen", Seite 36). Hauptspeicher ► Rüsten Sie den Hauptspeicher hoch, wie im Handbuch zum Mainboard beschrieben. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 37). Fujitsu Technology Solutions...

  • Seite 65: Prozessor Tauschen

    Verwertung oder Entsorgung zuzuführen. Achten Sie beim Austausch unbedingt auf die richtige Polung der Lithium-Batterie! Lithium-Batterie Tauschen Wechseln Austauschen,Lithium-Batterie Batterie Die Halterung der Lithium-Batterie gibt es in verschiedenen Ausführungen, die sich in ihrer Funktionsweise nicht unterscheiden. Fujitsu Technology Solutions...
  • Seite 66 ► Drücken Sie die Rastnase in Pfeilrichtung (1). Die Batterie springt etwas aus der Halterung heraus. ► Entfernen Sie die Batterie (2). ► Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3) und drücken Sie sie nach unten, bis sie einrastet. Fujitsu Technology Solutions...

  • Seite 67: Technische Daten

    100 V – 240 V Nennfrequenz 50 Hz – 60 Hz Nennstrom maximal 3,5 A - 6,5 A Celsius W510 (300W PSU), 100 V – 240 V 2,5 A - 5,5A Celsius W510 Power (500W PSU), 100 V – 240 Abmessungen Breite/Tiefe/Höhe:...

  • Seite 68: Stichwörter

    Schnittstelle 19 Diebstahlschutz 26 Drucker 16 DVD Drivers & Utilities 10 DVD User Documentation 10 Hauptspeicher 60 hochrüsten 60 Hinweis Sicherheit 9 Eigentumsschutz 25 Hinweise Ein-/Ausschalter 24 CE-Zeichen 11 Elektromagnetische Verträglichkeit 11 wichtige 9 Energie sparen 10 Fujitsu Technology Solutions...
  • Seite 69 Alphanumerischeres Tastaturfeld 24 Niederspannungsrichtlinie 11 anschließen 18 Numerisches Tastaturfeld 24 Anschluss 18 Funktionstasten 24 Numerisches Tastaturfeld 24 Paralle Schnittstelle 16 Ziffernblock 24 Parallele Schnittstelle 19 Tastaturanschluss 16 Geräte anschließen 19 Taste Parallele Schnittstelleen Ein-/Ausschalter 24 Einstellung 19 Fujitsu Technology Solutions...
  • Seite 70 Starttaste 25 Verplomben 26 Steuerungstaste 25 Strg (Ctrl) 25 Strg+Alt+Entf (Ctrl+Alt+Del) 25 Umschalttaste 25 Wechseln Tastenkombinationen 24–25 Lithium-Batterie 61 Tauschen Wichtige Hinweise 9 Lithium-Batterie 61 Wiedertransport 9–10 Transport 9–10 Ziffernblock 24 Übersicht Zugriffsberechtigung, SmartCard 28 Gerät 5 Fujitsu Technology Solutions...
