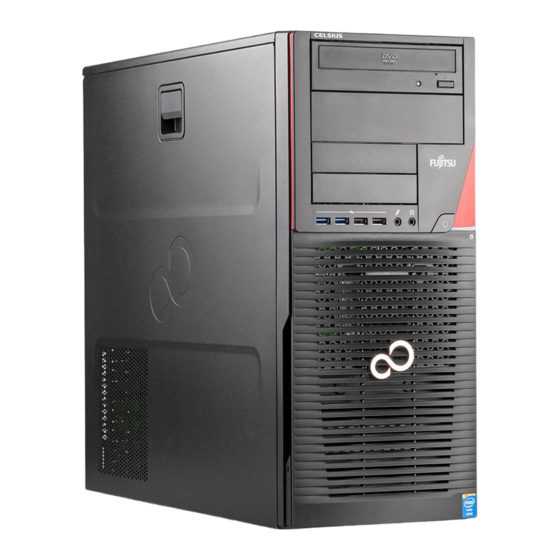

- Seite 1 System Betriebsanleitung FUJITSU Workstation CELSIUS M740 CELSIUS M740power...
- Seite 2 Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet: "http://www.fujitsu.com/fts/" Treiber-Updates finden Sie unter: "http://support.ts.fujitsu.com/download" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk ("http://support.ts.fujitsu.com/contact/servicedesk") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Viel Freude mit Ihrem neuen Fujitsu-System!
- Seite 4 Herausgegeben von / Kontaktadresse in der EU Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 München, Germany "http://www.fujitsu.com/fts/" Copyright © Fujitsu Technology Solutions GmbH 2016. Alle Rechte vorbehalten. Ausgabedatum 05/2016 Bestell-Nr.: A26361-K1447-Z320-1-19, Ausgabe 3...
- Seite 5 FUJITSU Workstation CELSIUS M740 CELSIUS M740power Betriebsanleitung Ihre CELSIUS... Anschlüsse und Bedienelemente Wichtige Hinweise Inbetriebnahme Bedienung Problemlösungen und Tipps Systemerweiterungen Technische Daten Stichwörter...
- Seite 6 Alle anderen hier genannten Warenzeichen sind Eigentum ihrer jeweiligen Besitzer. Copyright Ohne vorherige schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung kopiert, reproduziert oder übersetzt werden. Ohne schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung auf irgendeine elektronische Art und Weise gespeichert oder übertragen werden.
-
Seite 7: Inhaltsverzeichnis
Hilfe im Problemfall ..............28 Fujitsu... - Seite 8 Stichwörter ................76 Fujitsu...
-
Seite 9: Ihre Celsius
• in der Dokumentation zu Ihrem Betriebssystem • in den Informationsdateien (z. B. *.PDF, *.HTML, *.DOC, *.CHM, *.TXT, *.HLP) Gültigkeit der Beschreibung Die vorliegende Beschreibung gilt für folgendes System: • FUJITSU Workstation CELSIUS M740 • FUJITSU Workstation CELSIUS M740power Fujitsu... -
Seite 10: Darstellungsmittel
Querverweise auf einen anderen Abschnitt z. B. "Sicherheitshinweise" • Querverweise auf eine externe Quelle, z. B. eine Webadresse: Lesen Sie weiter auf "http://www.fujitsu.com/fts" • Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit/Regularien"... -
Seite 11: Anschlüsse Und Bedienelemente
1 = Modulschächte für 5 -Zoll-Laufwerke 6 = USB-Anschlüsse (2 x USB 3.0, 2 x USB 2.0) 2 = Modulschächte für 3 -Zoll-Laufwerke 7 = Festplatten-Frontblende (abnehmbar) 3 = Ein-/Ausschalter 8 = Gehäuseschloss (optional) 4 = Kopfhöreranschluss 5 = Mikrofonanschluss Fujitsu... -
Seite 12: Rückseite
Anschlüsse und Bedienelemente Rückseite 1 = Löcher für Vorhängeschloss / Verplombung 3 = Anschlüsse für externe Geräte und Vorrichtung für Security Lock (geräteabhängig) 2 = Wechselspannungsbuchse (AC IN) 4 = Steckplatzabdeckungen Fujitsu... -
Seite 13: Wichtige Hinweise
Packen Sie die Geräte erst am Aufstellungsort aus. Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann sich Kondenswasser bilden. Um Beschädigungen am Gerät zu vermeiden, warten Sie vor der Inbetriebnahme, bis das Gerät temperaturangeglichen und absolut trocken ist. Fujitsu... -
Seite 14: Gerät Reinigen
Spülmittel getaucht und gut ausgewrungen haben. Tastatur und Maus können Sie außen mit Desinfektionstüchern reinigen. Energie sparen, Entsorgung und Recycling Entsorgung Energiesparen Recycling DVDDrivers &Utilities DVDUser Documentation Informationen zu diesen Themen finden Sie im Handbuch "Umwelt- und Energieinformationen" oder auf unseren Internetseiten ("http://www.fujitsu.com/fts/about/fts/environment-care/"). Fujitsu... -
Seite 15: Ce-Kennzeichnung
Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung der Konformität. CE nnnn (!) ; nnnn: Ziffer und Ausrufungszeichen (!) siehe Etikett auf dem Produkt. Weitere Informationen und Konformitätserklärungen finden Sie im Internet unter: "http://globalsp.ts.fujitsu.com/sites/certificates". Dieses Gerät darf in folgenden Ländern verwendet werden: Belgien Bulgarien Dänemark... -
Seite 16: Emv-Norm En 55022:2010
CELSIUS Systeme, deren Bezeichnung mit "a" oder "an" endet, z. B. CELSIUS M740a, erfüllen die Norm EN 55022:2010 nach Klasse A (Class A). Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Fujitsu... -
Seite 17: Fcc Compliance Statement
• Consult the dealer or an experienced radio/T.V. technician for help. Fujitsu Technology Solutions GmbH is not responsible for any radio television interference caused by unauthorized modifications of this equipment or the substitution or attachment of connecting cables and equipment other than those specified by Fujitsu Technology Solutions GmbH. -
Seite 18: Fcc Class B Compliance Statement
Fujitsu is not responsible for any radio or television interference caused by unauthorized modifications of this equipment or the substitution or attachment of connecting cables and equipment other than those specified by Fujitsu. The correction of interferences caused by such unauthorized modification, substitution or attachment will be the responsibility of the user. -
Seite 19: Inbetriebnahme
Geräte anschließen, ist in den folgenden Abschnitten beschrieben. Laufwerke und Baugruppen Wenn Sie Laufwerke oder Baugruppen zusätzlich zu Ihrem Gerät erhalten haben, bauen Sie diese erst nach der Erstinstallation ein. Das Einbauen von Laufwerken und Baugruppen ist im Kapitel "Systemerweiterungen", Seite 32 beschrieben. Fujitsu... -
Seite 20: Gerät Aufstellen
"Technische Daten", Seite 75, Abschnitt "Umgebungsbedingungen"). Schützen Sie das Gerät vor Staub, Feuchtigkeit und Hitze. Gerät an die Netzspannung anschließen Netzadapter ► Schließen Sie die Netzleitung am Gerät an (1). ► Stecken Sie den Netzstecker in eine geerdete Schutzkontakt-Steckdose (2). Fujitsu... -
Seite 21: Externe Geräte Anschließen
USB 2.0 - Universal Serial Bus, LAN-Anschluss schwarz LAN-Anschluss USB 3.0 - Universal Serial Bus, blau UnversalSerialBus Für einige der angeschlossenen Geräte müssen Sie spezielle Software (z. B. Treiber) installieren und einrichten (siehe Dokumentation zu angeschlossenem Gerät und Betriebssystem). Fujitsu... -
Seite 22: Bildschirm Anschließen
Sie müssen diese Funktion erst im BIOS-Setup aktivieren. 1 = Bildschirmanschlüsse der Grafikkarte ► Bereiten Sie den Bildschirm vor, wie in der Betriebsanleitung zum Bildschirm beschrieben (z. B. Leitungen stecken). ► Stecken Sie die Datenleitung an einen passenden Bildschirmanschluss des Geräts. Fujitsu... -
Seite 23: Usb-Maus Anschließen
Software installiert und konfiguriert. Planen Sie etwas Zeit dafür ein, denn dieser Vorgang darf nicht unterbrochen werden. Eventuell benötigen Sie während der Installation die Lizenznummer von Windows. Die Lizenznummer finden Sie als Etikett auf Ihrem Gerät (gilt nicht mehr ab Windows 8 oder höher). Fujitsu... -
Seite 24: Bildschirm Und Gerät Einschalten
Hilfe zu Ihrem Betriebssystem nach. Weitere Informationen zum System sowie Treiber, Utilities und Updates finden Sie auf der DVD "Drivers & Utilities" und im Internet unter "http://www.fujitsu.com/fts/support". Informationen und Hilfe zu den Windows-Betriebssystemfunktionen finden Sie im Internet unter "http://windows.microsoft.com". -
Seite 25: Bedienung
Wenn das Gerät ausgeschaltet ist, verbraucht das Gerät ein Minimum an Energie. Der Ein-/Ausschalter trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie den Netzstecker aus der Steckdose ziehen. ► Schalten Sie gegebenenfalls den Bildschirm aus (siehe Betriebsanleitung des Bildschirms). Fujitsu... -
Seite 26: Anzeigen Am Gerät
Ein-/Ausschalter schaltet das Gerät ein oder kehrt in den Zustand zurück, der vor dem Energiesparmodus gegeben war. • Die Anzeige leuchtet nicht: Das Gerät ist ausgeschaltet (vom Netz getrennt) oder betriebsbereit. Ist das Gerät betriebsbereit, kann das Gerät mit dem Ein-/Ausschalter eingeschaltet werden. Fujitsu... -
Seite 27: Tastatur
Bei einigen Tastaturen kann der Ein-/Ausschalter nur mit ACPI (Advanced Configuration and Power Management Interface) verwendet werden. Ansonsten ist die Taste ohne Funktion. Das Mainboard muss diese Funktion unterstützen. Tasten Tasten Tasten Eingabetaste bestätigt die markierte Auswahl. Die Eingabetaste wird auch als "Enter" oder "Return" bezeichnet. Fujitsu... -
Seite 28: Einstellungen Im Bios-Setup
Systemeinstellung BIOS-Setup BIOS-Setup BIOS-Setup Setup Im BIOS-Setup können Sie Systemfunktionen und die Hardware-Konfiguration des Geräts einstellen. Bei Auslieferung sind die Standardeinträge wirksam (siehe Handbuch "BIOS-Setup" oder Handbuch zum Mainboard). Diese Einstellungen können Sie im BIOS-Setup an Ihre Anforderungen anpassen. Fujitsu... -
Seite 29: Eigentums- Und Datenschutz
Beachten Sie das Handbuch zu Ihrem Security Lock. Verplomben Um unberechtigten Personen das Öffnen des Gehäuses zu verbieten, können Sie das Gehäuse verplomben. Führen Sie dazu die Verplombungskette durch die Löcher (1) und verschließen Sie die Kette mit der Plombe. Fujitsu... -
Seite 30: Gehäuse Mechanisch Verriegeln (Optional)
Schlüssel in Richtung des geschlossenen Schlosses gedreht: Das Gerät ist verriegelt. Schlüssel in Richtung des geöffneten Schlosses gedreht: Das • Gerät ist nicht verriegelt. Gehäuse verriegeln ► Drehen Sie den Schlüssel in Richtung des geschlossenen Schlosses Gehäuse entriegeln ► Drehen Sie den Schlüssel in Richtung des geöffneten Schlosses Fujitsu... -
Seite 31: Sicherheitsfunktionen Des Bios-Setup
Der Betrieb dieses Moduls ist in Taiwan nicht erlaubt. ► Schließen Sie den externen SmartCard-Leser an Ihr System an, wie in der Anleitung zum SmartCard-Leser beschrieben. SmartCard-Leser Nach dem Einschalten des Geräts werden Sie aufgefordert, Ihre SmartCard zu stecken. Fujitsu... -
Seite 32: Problemlösungen Und Tipps
► Notieren Sie die Identnummer Ihres Geräts. Sie finden die Identnummer auf dem Typenleistungsschild an der Rückseite, der Unterseite oder an der Oberseite des Gehäuses. ► Kontaktieren Sie zur Abklärung des Problems den für Ihr Land zuständigen Service Desk: "http://support.ts.fujitsu.com/contact/servicedesk". Halten Sie dazu die Ident-/Serien-Nr. Ihres Systems bereit. Problemlösungen... -
Seite 33: Das Gerät Lässt Sich Nicht Mit Dem Ein-/Ausschalter Ausschalten
Ursache Fehlerbehebung Systemabsturz ► Drücken Sie den Ein-/Ausschalter mindestens 4 Sekunden, bis sich das Gerät ausschaltet. Achtung: Dies kann zu einem Verlust Ihrer Daten führen! Dabei wird das Betriebssystem nicht ordnungsgemäß beendet. Beim nächsten Systemstart sind deshalb Fehlermeldungen möglich. Fujitsu... -
Seite 34: Bildschirm Bleibt Dunkel
► Starten Sie das System neu. ► Drücken Sie die Taste , während das System startet. ► Starten Sie das System im abgesicherten Modus. ► Stellen Sie den Bildschirm ein, wie in der Dokumentation zu Ihrem Betriebssystem und Bildschirm beschrieben. Fujitsu... -
Seite 35: Uhrzeit Und Datum Stimmen Nicht
Handbuch "Recovery Guide". Tipps Thema Tipp Mangel an Systemressourcen ► Schließen Sie nicht benötigte Anwendungen. oder ► Rufen Sie die Anwendungen in anderer Reihenfolge auf. Weitere Handbücher Weitere Handbücher finden Sie als PDF-Dateien auf der DVD "Drivers & Utilities". Fujitsu... -
Seite 36: Systemerweiterungen
Temperatur der Komponenten im Betrieb nicht überschritten wird. Eventuell ist für eine Systemerweiterung oder Hardware-Hochrüstung ein Update des BIOS notwendig. Weitere Informationen finden Sie in der Hilfe zum BIOS oder gegebenenfalls im Technischen Handbuch zum Mainboard. Fujitsu... -
Seite 37: Hinweise Zu Baugruppen
Gegenstandes), bevor Sie mit Baugruppen arbeiten. • Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. • Fassen Sie die Baugruppen nur am Rand oder, falls vorhanden, an grün markierten Stellen (TouchPoints) an. • Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe. Fujitsu... -
Seite 38: Gehäuse Öffnen
► Entfernen Sie störende, gesteckte Leitungen. ► Bei Geräten mit Gehäuseschloss: Schließen Sie das Gehäuse auf. ► Legen Sie das Gerät wie abgebildet auf die Seite. ► Ziehen Sie an der Verriegelung (1) und schwenken Sie das Seitenteil in Pfeilrichtung (2). Fujitsu... -
Seite 39: Gehäuse Schließen
○ oder: zwei 2 -Zoll-Laufwerke und zwei 3 -Zoll-Laufwerke • Optionaler Einbausatz: maximal acht 2 -Zoll-Laufwerke Unter bedienbaren Laufwerken sind z. B. DVD- oder CD-ROM-Laufwerke zu verstehen, in die von außen ein Datenträger eingelegt wird. Nichtbedienbare Laufwerke sind z. B. Festplattenlaufwerke. Fujitsu... -
Seite 40: Bedienbares 5
Werfen Sie die Abdeckung des Ultra-Slim-Einbauplatzes nicht weg. Wenn Sie später das Laufwerk wieder ausbauen, müssen Sie die Abdeckung wegen der Kühlung und des Brandschutzes wieder einsetzen (siehe "Bedienbares Laufwerk ausbauen", Seite 42). ► Entfernen Sie die Abdeckung des Ultra-Slim-Einbauplatzes. Fujitsu... - Seite 41 ► Befestigen Sie den Laufwerksträger mit den Schrauben (2). ► Stecken Sie die Leitungen an das Laufwerk. Achten Sie auf die richtige Polung. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 35). Wenn notwendig, müssen Sie im BIOS-Setup den Eintrag für das Laufwerk entsprechend anpassen. Fujitsu...
-
Seite 42: Bedienbares Laufwerk Ausbauen
► Schieben Sie den Laufwerksträger einige Zentimeter in Pfeilrichtung (2) aus dem Gehäuse. ► Ziehen Sie den Laufwerksträger in Pfeilrichtung (3) vollständig aus dem Gehäuse. ► Entfernen Sie die Schrauben (1). ► Ziehen Sie das Laufwerk aus dem Laufwerksträger (2). Fujitsu... - Seite 43 Wegen der Kühlung, des Brandschutzes und zur Vermeidung des Eindringens von Fremdkörpern muss der Laufwerkschacht geschlossen werden. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 35). Wenn notwendig, müssen Sie im BIOS-Setup den Eintrag für das Laufwerk entsprechend anpassen. Fujitsu...
-
Seite 44: Laufwerksblech Für 5 1 / 4 -Zoll-Laufwerk Anbringen
► Schieben Sie das Laufwerksblech so nach oben (2), dass sich das Laufwerksblech aus den Rastnasen löst, über die es befestigt ist. ► Heben Sie das Laufwerksblech vom Gehäuse ab (3). ► Stecken Sie das Laufwerksblech an das Laufwerk (1). Fujitsu... -
Seite 45: Bedienbares Laufwerk Einbauen
Laufwerksblech ins Gehäuse, bis es einrastet (1). ► Stecken Sie die Leitungen an das Laufwerk. Achten Sie auf die richtige Polung. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 35). Wenn notwendig, müssen Sie im BIOS-Setup den Eintrag für das Laufwerk entsprechend anpassen. Fujitsu... -
Seite 46: Bedienbares Laufwerk Ausbauen
► Schieben Sie die Verriegelung in Pfeilrichtung (1). ► Schieben Sie das Laufwerk einige Zentimeter in Pfeilrichtung (2) aus dem Gehäuse. ► Ziehen Sie das Laufwerk in Pfeilrichtung (3) vollständig aus dem Gehäuse. ► Nehmen Sie das Laufwerksblech vom Laufwerk (1). Fujitsu... -
Seite 47: 3½-Zoll-Lesegerät In 3½-Zoll-Einbauplatz Ein- Und Ausbauen (Optional, Smartcard Oder Multicard)
SmartCard- oder MultiCard-Leser können in eine Modulhalterung (optional) eingebaut werden. Wenn Sie ein Gerät mit SmartCard- oder MultiCard-Leser bestellt haben, sind Modulhalterung, SmartCard- oder MultiCard-Leser bei Auslieferung bereits verbaut. Haben Sie ein Gerät ohne SmartCard- oder MultiCard-Leser bestellt, ist an Stelle der Modulhalterung eine Blindabdeckung verbaut. Fujitsu... -
Seite 48: Modulhalterung Ausbauen
► Ziehen Sie die Modulhalterung in Pfeilrichtung (3) vollständig aus dem Gehäuse. Lesegerät an Modulhalterung festschrauben ► Schieben Sie das Lesegerät in Pfeilrichtung (1) mit der Bauteilseite nach unten in die Führung der Modulhalterung (a). ► Befestigen Sie das Lesegerät mit den Schrauben (2). Fujitsu... -
Seite 49: Modulhalterung Mit Lesegerät Einbauen
Gehäuse und die Schraublöcher am Lesegerät direkt übereinander liegen (1). ► Befestigen Sie die Modulhalterung mit den Schrauben (2). ► Stecken Sie die Leitungen an die Baugruppen und das Mainboard. Achten Sie auf die richtige Polung. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 35). Fujitsu... -
Seite 50: Modulhalterung Mit Lesegerät Ausbauen
"Modulhalterung mit Lesegerät einbauen", Seite 45). oder ► Lösen Sie das Lesegerät von der Modulhalterung (siehe "Lesegerät von Modulhalterung lösen", Seite 47) und bauen Sie die Blindabdeckung in den Laufwerksschacht ein. ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 35). Fujitsu... -
Seite 51: Lesegerät Von Modulhalterung Lösen
Mit dem optionalen Erweiterungseinbausatz erhalten Sie die benötigten EasyChange-Schienen. Maximal können Sie folgende Festplatten einbauen: • vier 2 -Zoll-Laufwerke • oder: zwei 2 -Zoll-Laufwerke und zwei 3 -Zoll-Laufwerke • oder: vier 3 -Zoll-Laufwerke Standardeinbausatz -C78 für bis zu 4 Laufwerke: Fujitsu... - Seite 52 Wenn Sie vor dem Einbau einer Festplatte den Einbausatz von 3 Zoll auf 2 Zoll wechseln möchten, müssen Sie zunächst den Festplattenlüfter und den Kartenhalter ausbauen. Der Ausbau des Festplattenlüfters, des Kartenhalters und der Einbau des Einbausatzes werden in den nachfolgenden Kapiteln beschrieben. Fujitsu...
-
Seite 53: Cold-Plug-Masterleitung Montieren Bzw. Umstecken
Belegung 1 Standardeinbausatz: Belegung 1 mit gesteckten Steckern: EP0 / P0 EP1 / P1 EP2 / P2 EP3 / P3 Einbauplatz EP0 = Stecker P0 (Boot-HDD) Einbauplatz EP1 = Stecker P1 Einbauplatz EP2 = Stecker P2 Einbauplatz EP3 = Stecker P3 Fujitsu... - Seite 54 Stecker wie folgt umgesteckt werden: Belegung 2 Standardeinbausatz: Belegung 2 mit gesteckten Steckern: EP4/ EP5/ EP2 / P2 EP3 / P3 Einbauplatz EP4 = Stecker P0 (Boot-HDD) Einbauplatz EP5 = Stecker P1 Einbauplatz EP2 = Stecker P2 Einbauplatz EP3 = Stecker P3 Fujitsu...
- Seite 55 ► Drücken Sie die Rasthaken der Stecker am alten Einbauplatz nach innen und rasten Sie sie aus. ► Entnehmen Sie den Stecker aus dem alten Einbauplatz. ► Setzen Sie den Stecker am neuen Einbauplatz lagerrichtig wieder ein. ► Damit die Stecker richtig einrasten, drücken Sie zusätzlich immer die Rasthaken nach außen. Fujitsu...
-
Seite 56: Neuen Einbausatz Einbauen (Für Erweiterung Von 4 Auf Max. 8 Laufwerke)
Einbauplatz EP4 = Stecker P0* • Einbauplatz EP5 = Stecker P1* • Einbauplatz EP1 = Stecker P1 • Einbauplatz EP2 = Stecker P2 • Einbauplatz EP6 = Stecker P2* • Einbauplatz EP3 = Stecker P3 • Einbauplatz EP7 = Stecker P3* Fujitsu... -
Seite 57: Einbausatz Wechseln
Drücken Sie die Rastnase um zu entriegeln und drücken Sie die Kabelhalterung nach hinten aus der Öffnung. ► Lösen Sie die Schrauben (1) an dem alten Einbausatz. ► Schieben Sie den alten Einbausatz in Pfeilrichtung (2). ► Nehmen Sie den alten Einbausatz aus dem Gehäuse (3). Fujitsu... - Seite 58 ► Setzen Sie die Stecker der Leitung Grundausbau und der Erweiterungsleitung (bei mehr als 4 Laufwerken) am jeweiligen Einbauplatz lagerrichtig ein. ► Damit die Stecker richtig einrasten, drücken Sie zusätzlich immer die Rasthaken nach außen. ► Bauen Sie den Festplattenlüfter wieder ein (siehe "Festplattenlüfter einbauen", Seite 70). Fujitsu...
-
Seite 59: Festplatteneinbau Durchführen
In den nachfolgenden Abbildungen ist der Einbau eines 3 -Zoll-Laufwerks dargestellt. Festplatten-Frontblende entfernen ► Drücken Sie die Entriegelungstasten an den Seiten der Festplatten-Frontblende (1). ► Klappen Sie die Festplatten-Frontblende in Pfeilrichtung (2) und nehmen Sie diese vom Gehäuse ab. Fujitsu... - Seite 60 Systemerweiterungen Schutzgitter entfernen ► Ziehen Sie das Schutzgitter vom Gehäuse ab (1). Fujitsu...
-
Seite 61: Festplattenlaufwerk Einbauen
► Befestigen Sie die EasyChange-Schienen seitlich an der Festplatte, indem Sie jeweils die oberen Stifte der EasyChange-Schiene in die entsprechenden Löcher der Festplatte stecken. Standardmäßig ist die Verkabelung für den Standardeinbau (max. vier 2 -Zoll-Laufwerke) eingebaut. Wenn Sie andere oder mehr Laufwerke einbauen wollen, verwenden Sie die mitgelieferten Kabel. Fujitsu... -
Seite 62: Festplattenausbau Durchführen
In den nachfolgenden Abbildungen ist der Einbau eines 3 -Zoll-Laufwerks dargestellt. Festplattenlaufwerk ausbauen ► Öffnen Sie das Gehäuse (siehe "Gehäuse öffnen", Seite 34). ► Entfernen Sie die Festplatten-Frontblende (siehe "Festplatten-Frontblende entfernen", Seite 55). ► Entfernen Sie das Schutzgitter (siehe "Schutzgitter entfernen", Seite 56). Fujitsu... - Seite 63 ► Ziehen Sie das Festplattenlaufwerk in Pfeilrichtung (2) aus dem Laufwerkskäfig. ► Ziehen Sie die EasyChange-Schienen vom Festplattenlaufwerk. ► Wenn Sie die EasyChange-Schienen nicht mehr benötigen, befestigen Sie diese wieder an ihrem Einbauplatz im Laufwerkskäfig. Wenn notwendig, müssen Sie im BIOS-Setup den Eintrag für das Laufwerk entsprechend anpassen. Fujitsu...
- Seite 64 Das Schutzgitter ist befestigt. ► Bringen Sie die Frontblende wieder am Gehäuse an (siehe "Festplatten-Frontblende befestigen", Seite 60). Festplatten-Frontblende befestigen ► Setzen Sie die Festplatten-Frontblende wie abgebildet in die Führungsöffnungen. ► Klappen Sie die Festplatten-Frontblende in Pfeilrichtung (1), bis sie spürbar einrastet. Fujitsu...
-
Seite 65: Baugruppe Ein- Und Ausbauen
► Bei langen PCI-Baugruppen bauen Sie den oberen Teil des Kartenhalters am Frontlüfter aus, um die Baugruppe beim Einbau am Frontlüfter einrasten zu können: Drücken Sie die Rastnasen am oberen, abnehmbaren Teil des Kartenhalters in Pfeilrichtung (1). Heben Sie den Kartenhalter vom Lüfter ab (2). Fujitsu... - Seite 66 ► Schieben Sie die Baugruppe in den Steckplatz (1). ► Schwenken Sie auf die Halteklammer wieder zurück, bis diese spürbar einrastet (2). ► Stecken Sie die Leitungen an die Baugruppe. ► Bei Grafikkarten mit zusätzlichem Stromanschluss: Schließen Sie die Power-Leitung der Grafikkarte an die Stromversorgung an. Fujitsu...
- Seite 67 ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 35). Wenn Sie eine Baugruppe ein- oder ausgebaut haben, dann prüfen Sie im BIOS-Setup die Einstellungen für den entsprechenden Steckplatz. Ändern Sie gegebenenfalls die Einstellungen. Lesen Sie hierzu die Dokumentation zur Baugruppe. Fujitsu...
-
Seite 68: Baugruppe Ausbauen
Pfeilrichtung (1). Heben Sie den Kartenhalter vom Lüfter ab (2). ► Drücken Sie die Halteklammer (1) zum Entriegeln in Richtung Steckplatzabdeckung und schwenken Sie sie in Richtung Geräterückwand um. ► Ziehen Sie die Baugruppe in Pfeilrichtung (2) aus dem Steckplatz. Fujitsu... - Seite 69 Wegen der Kühlung, des Brandschutzes und der einzuhaltenden EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) müssen Sie die Steckplatzabdeckung des Einbauplatzes einbauen. ► Schieben Sie die Steckplatzabdeckung in den Steckplatz (1). ► Drücken Sie auf die Halteklammer, bis diese spürbar einrastet (2). Fujitsu...
- Seite 70 ► Schließen Sie das Gehäuse (siehe "Gehäuse schließen", Seite 35). Wenn Sie eine PCI-Baugruppe ein- oder ausgebaut haben, dann überprüfen Sie bitte im BIOS-Setup die Einstellungen für den entsprechenden PCI-Steckplatz. Ändern Sie gegebenenfalls die Einstellungen. Lesen Sie hierzu die Dokumentation zur PCI-Baugruppe. Fujitsu...
-
Seite 71: Grafikkarten Mit Zusätzlichem Stromanschluss Anschließen
Systembeipack bei. Dieses ermöglicht die Verwendung einer GFX-Karte mit 6- und / oder 8-poligen Steckern. Falls Sie weitere Leitungen benötigen, können Sie diese über Fujitsu beziehen. Die jeweils im System eingebaute Stromversorgung (PSU) kann über jeden Stromanschluss für Grafikkarten dauerhaft 18,5 A liefern. -
Seite 72: Festplattenlüfter Aus- Und Einbauen
► Lösen Sie die Lüfterleitung vom Mainboard. ► Drehen Sie die Hutze in Pfeilrichtung (1), bis die Führung am Lüfter (a) durch die Aussparungen der Hutze passen. ► Haken Sie die Hutze aus. ► Nehmen Sie den Hutze aus dem Gehäuse heraus. Fujitsu... - Seite 73 Systemerweiterungen ► Bewegen Sie die Rastnasen des Lüfters so in Pfeilrichtung (1), dass sich der Lüfter vom Einbauplatz löst. ► Nehmen Sie den Lüfter aus dem Gehäuse heraus (2). Fujitsu...
-
Seite 74: Festplattenlüfter Einbauen
► Befestigen Sie die Lüfterleitung am Mainboard. ► Setzen Sie die Hutze in das Gehäuse und haken Sie die Aussparungen an der Hutze in die Führungen am Lüfter ein (a). ► Klappen Sie die Hutze nach unten (1), bis sie einrastet. Fujitsu... -
Seite 75: Rückwärtigen Lüfter Aus- Und Einbauen
"Gehäuse öffnen", Seite 34). ► Lösen Sie die Lüfterleitung vom Mainboard. ► Drücken Sie die Rastnase des Lüfters so in Pfeilrichtung (1), dass sich der Lüfter vom Einbauplatz löst. ► Nehmen Sie den Lüfter aus dem Gehäuse heraus (2). Fujitsu... -
Seite 76: Rückwärtigen Lüfter Einbauen
34). ► Bauen Sie die Hutze des Festplattenlüfters und den Festplattenlüfter aus (siehe "Festplattenlüfter ausbauen", Seite 68). ► Lösen Sie die Schrauben am Kühlkörper. ► Heben Sie den Kühlkörper aus dem Gehäuse heraus. Sie können jetzt den Prozessor tauschen. Fujitsu... -
Seite 77: Kühlkörper Einbauen
► Befestigen Sie die Schrauben. ► Bauen Sie den Festplattenlüfter und die Hutze des Festplattenlüfters wieder ein (siehe "Festplattenlüfter einbauen", Seite 70). Stecken Sie niemals Lüfter während des Betriebs an oder aus. Dies kann zu einem Defekt der Lüftersteuerung des Mainboards führen. Fujitsu... -
Seite 78: Lithium-Batterie Tauschen
► Drücken Sie die Rastnase in Pfeilrichtung (1). Die Batterie springt etwas aus der Halterung heraus. ► Entfernen Sie die Batterie (2). ► Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3) und drücken Sie sie nach unten, bis sie einrastet. Fujitsu... -
Seite 79: Technische Daten
Zu- und Ablufträume, um eine ausreichende Belüftung zu gewährleisten: ohne Lüftungsöffnungen min. 10 mm / 0,39 inch mit Lüftungsöffnungen min. 200 mm / 7,87 inch Die Datenblätter zu diesen Geräten bieten weitere technische Daten. Sie finden die Datenblätter im Internet unter "http://www.fujitsu.com/fts". Fujitsu... -
Seite 80: Stichwörter
Ein-/Ausschalter 23 Übersicht 15 Elektromagnetische Verträglichkeit 11 Installation Energie sparen 10 Erstes Anschalten 19 Entsorgung 10 Software 19–20 Ergonomisch Bildschirmarbeitsplatz 16 Erstinbetriebnahme, Übersicht 15 Kensigton Lock 25 Erweiterungen Kette 25 Gerät 32 Komponenten Externe Geräte einbauen/ausbauen 32 anschließen 19 Fujitsu... - Seite 81 Verplomben 25 Strg+Alt+Entf (Ctrl+Alt+Del) 24 Systemeinheit, siehe Gerät 10 Systemeinstellung BIOS-Setup 24 Wechseln Systemerweiterung 32 Lithium-Batterie 74 Wichtige Hinweise 9 Wiedertransport 9–10 Tastastur Cursor-Tasten 23 Tastatur 23 Ziffernblock 23 Alphanumerischeres Tastaturfeld 23 Zugriffsberechtigung, SmartCard 27 Funktionstasten 23 Numerisches Tastaturfeld 23 Fujitsu...
