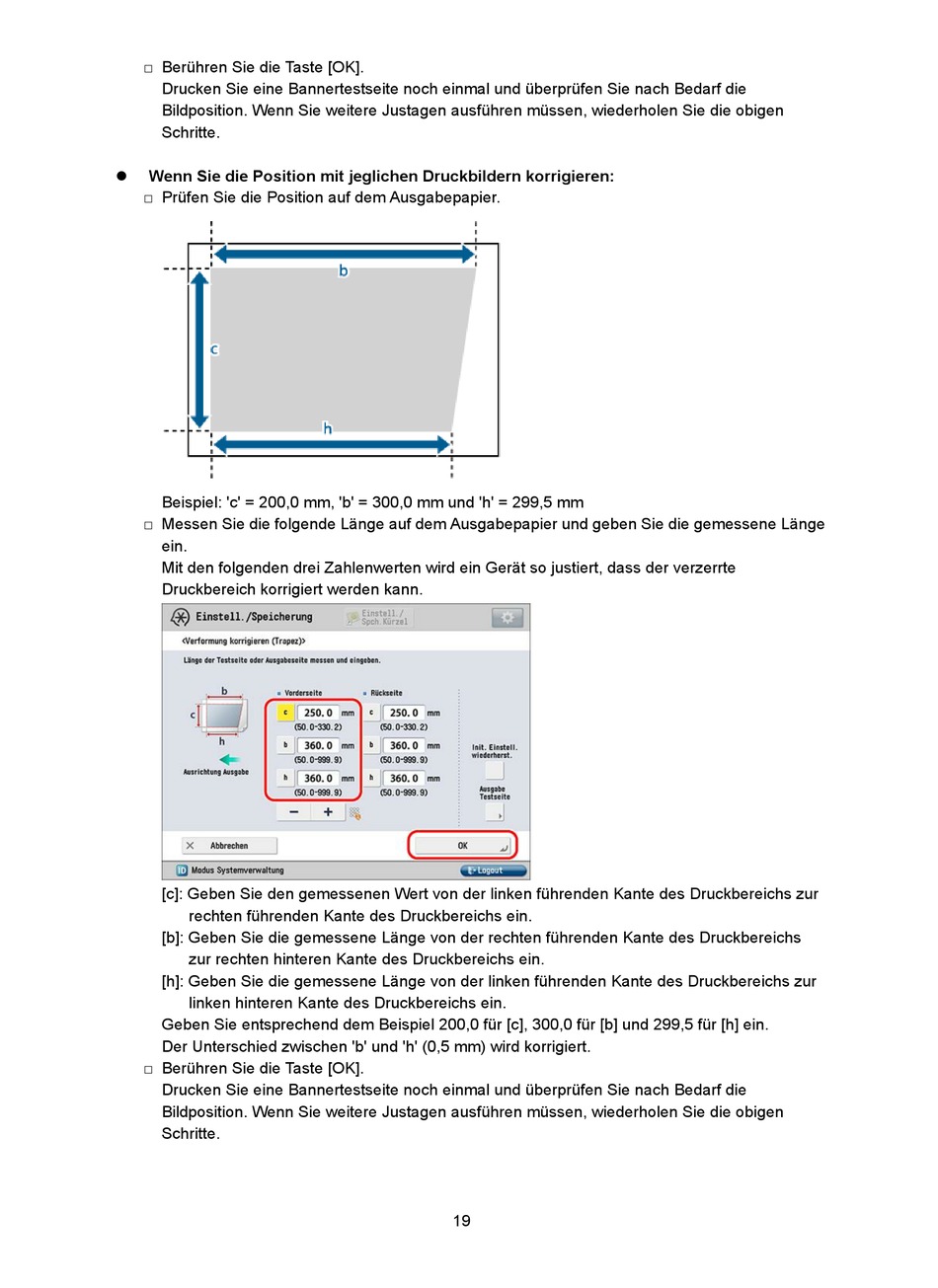

Canon imagePRESS C10000VP Handbuch Seite 19

□ Berühren Sie die Taste [OK].
Drucken Sie eine Bannertestseite noch einmal und überprüfen Sie nach Bedarf die
Bildposition. Wenn Sie weitere Justagen ausführen müssen, wiederholen Sie die obigen
Schritte.
Wenn Sie die Position mit jeglichen Druckbildern korrigieren:

□ Prüfen Sie die Position auf dem Ausgabepapier.
Beispiel: 'c' = 200,0 mm, 'b' = 300,0 mm und 'h' = 299,5 mm
□ Messen Sie die folgende Länge auf dem Ausgabepapier und geben Sie die gemessene Länge
ein.
Mit den folgenden drei Zahlenwerten wird ein Gerät so justiert, dass der verzerrte
Druckbereich korrigiert werden kann.
[c]: Geben Sie den gemessenen Wert von der linken führenden Kante des Druckbereichs zur
rechten führenden Kante des Druckbereichs ein.
[b]: Geben Sie die gemessene Länge von der rechten führenden Kante des Druckbereichs
zur rechten hinteren Kante des Druckbereichs ein.
[h]: Geben Sie die gemessene Länge von der linken führenden Kante des Druckbereichs zur
linken hinteren Kante des Druckbereichs ein.
Geben Sie entsprechend dem Beispiel 200,0 für [c], 300,0 für [b] und 299,5 für [h] ein.
Der Unterschied zwischen 'b' und 'h' (0,5 mm) wird korrigiert.
□ Berühren Sie die Taste [OK].
Drucken Sie eine Bannertestseite noch einmal und überprüfen Sie nach Bedarf die
Bildposition. Wenn Sie weitere Justagen ausführen müssen, wiederholen Sie die obigen
Schritte.
