Justage-/Wartungshandbuch für Banner
In diesem Handbuch finden Sie Informationen zur Justierung der Bildposition, usw., bei Verwendung von
Bannern mit imagePRESS C10000VP/C8000VP (dieses System) sowie detaillierte Angaben zur Behebung
von Papierstaus. Damit Sie optimale Druckergebnisse erhalten, lesen Sie dieses Handbuch bitte und
bewahren Sie es zusammen mit anderen Handbüchern zum System zum späteren Nachschlagen an einem
sicheren Ort auf.
Justieren der Bildposition ............................................................................................................................... 2
Bildfehlausrichtung korrigieren ....................................................................................................................... 8
Verzerrung korrigieren (parallelförmig) ........................................................................................................ 13
Verzerrung korrigieren (trapezförmig) .......................................................................................................... 17
Justieren des Zoomfaktors des Bildes ......................................................................................................... 21
Justieren der Ausrichtung der linken Kante des Bildes ................................................................................ 24
Justieren der Ausrichtung der führenden Kante des Bildes ......................................................................... 28
Wenn ein Papierstau mit Bannern auftritt .................................................................................................... 31
Beheben eines Papierstaus in der Hauptstation und Nebenstation (innerhalb der Haupteinheit) .............. 32
Beheben eines Papierstaus im Finisher AN2 und der Nebenstation ........................................................... 35
Beheben eines Papierstaus im Leim-Bindesystem E1 und der Nebenstation ............................................ 37
..................................................................................................................................................................... 38

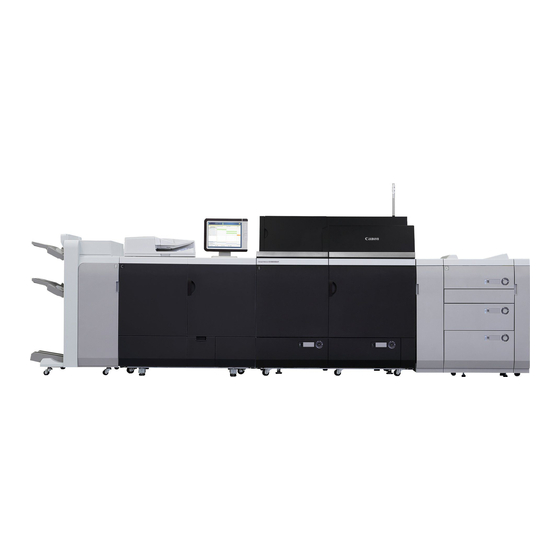

imagePRESS C10000VP/C8000VP
Inhalt
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Canon imagePRESS C10000VP
Inhaltszusammenfassung für Canon imagePRESS C10000VP
-
Seite 1: Inhaltsverzeichnis
Justage-/Wartungshandbuch für Banner In diesem Handbuch finden Sie Informationen zur Justierung der Bildposition, usw., bei Verwendung von Bannern mit imagePRESS C10000VP/C8000VP (dieses System) sowie detaillierte Angaben zur Behebung von Papierstaus. Damit Sie optimale Druckergebnisse erhalten, lesen Sie dieses Handbuch bitte und bewahren Sie es zusammen mit anderen Handbüchern zum System zum späteren Nachschlagen an einem... -
Seite 2: Justieren Der Bildposition
Justieren der Bildposition Ist die Position des gedruckten Bildes bei Verwendung von Bannern wie in den folgenden Fällen falsch ausgerichtet oder verzerrt, können Sie die Druckbildposition justieren, indem Sie eine Bannertestseite (long_sheet_test_chart_01.pdf) ausdrucken und messen und die Einstellwerte entsprechend definieren. ... - Seite 3 Bannertestseite Die Bannertestseite, die zum Justieren der Bildposition auf Bannern verwendet wird, wird unten beschrieben. Im Folgenden wird die Bannertestseite gezeigt, die auf ein anwenderdefiniertes Papierformat (330,2 x 762 mm) gedruckt wird. (Die Seite mit Aufdruck "1st Side" ist die Vorderseite. Die Seite ohne Aufdruck ist die Rückseite.) HINWEIS ·...
- Seite 4 Markierungen für Bildfehlausrichtung korrigieren, Verzerrung korrigieren (parallelförmig) und Verzerrung korrigieren (trapezförmig) Die Markierungen 'i' und 'j' beziehen sich auf Bildfehlausrichtung korrigieren, die Markierungen 'a' und 'g' beziehen sich auf Verzerrung korrigieren (parallelförmig) und die Markierungen 'b' und 'h' beziehen sich auf Verzerrung korrigieren (trapezförmig). ·...
- Seite 5 · Wenn das Druckbild wie ein Parallelogramm verzerrt ist, können Sie den Winkel des Bildes justieren, indem Sie den Modus Verzerrung korrigieren (parallelförmig) spezifizieren. Der Bildwinkel wird korrigiert, nachdem Sie messen, und dann geben Sie die Länge der Markierungen 'a' und 'g' ein. ·...
- Seite 6 Registriermarken zum Justieren des Zoomfaktors Der Zoomfaktor des bedruckten Bereichs wird durch 'f' und 'd' auf der Bannertestseite angezeigt. Wenn die Einstellung richtig ist, beträgt die Länge von 'f' 450,0 mm, 550,0 mm, 650,0 mm und die Länge von 'd' 250 mm. HINWEIS Wenn Sie eine Bannertestseite mit Papier drucken, das kleiner ist als 270 mm x 762 mm, wird nicht das gesamte Bild auf das Papier gedruckt.
- Seite 7 Markierungen an der linken Kante und der führenden Kante speichern · Wenn das Druckbild auf dem Ausgabepapier von der richtigen Position in Zufuhrrichtung nach links und rechts verschoben ist, können Sie die Position justieren, indem Sie die Länge von 'i' messen und den Wert eingeben. ·...
-
Seite 8: Bildfehlausrichtung Korrigieren
Bildfehlausrichtung korrigieren Wenn das Druckbild schräggezogen ist, können Sie in der Lage sein, das falsch ausgerichtete Bild durch Justieren der Ränder von 'i' also dem Abstand von der linken Kante des Papiers zum Druckbereich und 'j' zu korrigieren. Berühren Sie die Taste Berühren Sie nacheinander die Tasten [Präferenzen] →... - Seite 9 Wenn Sie die manuell gemessenen Werte der Bannertestseite eingeben möchten: HINWEIS Bevor Sie die Fehlausrichtung des Bildes korrigieren, geben Sie die Bannertestseite unter Verwendung von Druckpapier aus. □ Messen Sie die Länge von 'i' und 'j' auf der Bannertestseite. Die Marke 'i' wird links an der führenden Kante und 'j' links am hinteren Ende in Zufuhrrichtung aufgedruckt.
- Seite 10 Messen Sie die Länge von 'i' und 'j' richtig, wie unten gezeigt. Richtig Falsch → □ Kehren Sie zum Display <Bildfehlausrichtung korrigieren> zurück Geben Sie die gemessene Länge von [h], [i] und [j] für die Vorderseite ein. Mithilfe der folgenden beiden Zahlenwerte und "h = 360,0/450,0/550,0/650,0" für [h], das der hinteren Kante des Papiers am nächsten ist, justiert ein Gerät so, dass der Druckbereich und das Papier parallel werden.
- Seite 11 □ Berühren Sie die Taste [OK]. Drucken Sie eine Bannertestseite noch einmal und überprüfen Sie nach Bedarf die Bildposition. Wenn Sie weitere Justagen ausführen müssen, wiederholen Sie die obigen Schritte. Wenn Sie die Position mit jeglichen Druckbildern korrigieren: □ Prüfen Sie die Position auf dem Ausgabepapier. Beispiel: 'h' = 300,0 mm, 'i' = 19,0 mm und 'j' = 18,0 mm □...
- Seite 12 Berühren Sie die Taste [OK] → [OK]. HINWEIS · Zum Rücksetzen des akkumulierten Werts berühren Sie die Taste [Init. Einstell. wiederherst.]. · Wenn Registermarken auf dem Ausgabepapier aufgedruckt sind, ist der Druckbereich gleich dem Bereich innerhalb der Registermarken.
-
Seite 13: Verzerrung Korrigieren (Parallelförmig)
Verzerrung korrigieren (parallelförmig) Diese Einstellung erlaubt es Ihnen, die Bildform durch Entzerren der Länge von 'a' und 'g' zur führenden Kante des Papiers zu korrigieren, wenn das Bild wie ein Parallelogramm gedruckt wird. Berühren Sie die Taste Berühren Sie nacheinander die Tasten [Präferenzen] → [Einstellungen Papier] →... - Seite 14 Wenn Sie die manuell gemessenen Werte der Bannertestseite eingeben möchten: HINWEIS Bevor Sie die Verzerrung (Parallelogramm) korrigieren, geben Sie die Bannertestseite unter Verwendung von Druckpapier aus. □ Messen Sie die Länge von 'g' und 'a' auf der Bannertestseite. Die Marke 'g' wird links an der führenden Kante und die Marke 'a' rechts an der führenden Kante in Zufuhrrichtung aufgedruckt.
- Seite 15 → □ Kehren Sie zum Display <Verzerrung korrigieren (Parallelogramm)> zurück Geben Sie die gemessene Länge von [g] und [a] für die Vorderseite ein. Mit den folgenden zwei Zahlenwerten und "c = 250,0" justiert ein Gerät die Länge zum Korrigieren der Verzerrung im Druckbereich. [g]: Geben Sie die gemessene Länge von 'g' auf der Bannertestseite ein.
- Seite 16 □ Messen Sie die folgende Länge auf dem Ausgabepapier und geben Sie die gemessene Länge ein. Mit den folgenden drei Zahlenwerten justiert ein Gerät die Länge zum Korrigieren der Verzerrung im Druckbereich. [c]: Geben Sie den gemessenen Wert von der linken führenden Kante des Druckbereichs zur rechten führenden Kante des Druckbereichs ein.
-
Seite 17: Verzerrung Korrigieren (Trapezförmig)
Verzerrung korrigieren (trapezförmig) Diese Einstellung erlaubt es Ihnen, die Bildform durch Entzerren der Länge der linken und rechten Seite des Druckbereichs zu korrigieren, wenn das Bild wie ein Trapezoid gedruckt wird. Berühren Sie die Taste Berühren Sie nacheinander die Tasten [Präferenzen] → [Einstellungen Papier] →... - Seite 18 Wenn Sie die manuell gemessenen Werte der Bannertestseite eingeben möchten: HINWEIS Bevor Sie die Verzerrung (Trapez) korrigieren, geben Sie die Bannertestseite unter Verwendung von Druckpapier aus. □ Messen Sie die Länge von 'b' und 'h' auf der Bannertestseite. Die Marke 'b' wird an der rechten Seite und die Marke 'h' an der linken Seite in Zufuhrrichtung aufgedruckt.
- Seite 19 □ Berühren Sie die Taste [OK]. Drucken Sie eine Bannertestseite noch einmal und überprüfen Sie nach Bedarf die Bildposition. Wenn Sie weitere Justagen ausführen müssen, wiederholen Sie die obigen Schritte. Wenn Sie die Position mit jeglichen Druckbildern korrigieren: □ Prüfen Sie die Position auf dem Ausgabepapier. Beispiel: 'c' = 200,0 mm, 'b' = 300,0 mm und 'h' = 299,5 mm □...
- Seite 20 Berühren Sie die Taste [OK] → [OK]. HINWEIS · Zum Rücksetzen des akkumulierten Werts berühren Sie die Taste [Init. Einstell. wiederherst.]. · Wenn Registermarken auf dem Ausgabepapier aufgedruckt sind, ist der Druckbereich gleich dem Bereich innerhalb der Registermarken.
-
Seite 21: Justieren Des Zoomfaktors Des Bildes
Justieren des Zoomfaktors des Bildes Je nach Papiertyp kann die von der Fixiereinheit erzeugte Hitze bewirken, dass sich das Papier etwas ausdehnt oder leicht einschrumpft. In diesem Fall werden auch die Bilder entsprechend vergrößert oder verkleinert. Mit dieser Funktion können Sie den Zoomfaktor des Bildes für jedes Papier einstellen. Sie können den Zoomfaktor des Bildes entweder durch Eingabe des Vergrößerungs-/Verkleinerungsfaktors oder durch Eingabe des von Ihnen manuell auf dem Blatt der Bannertestseite gemessenen Werts justieren. - Seite 22 Wenn Sie den manuell gemessenen Wert der Bannertestseite eingeben: □ Messen Sie die Länge von 'f' und 'd' manuell auf der Bannertestseite. Standardwert: f = 450,0 mm, 550 mm, 650 mm, d = 250,0 mm HINWEIS Wenn Sie eine Bannertestseite mit Papier drucken, das kleiner ist als 270 mm x 762 mm, wird nicht das gesamte Bild auf das Papier gedruckt.
- Seite 23 → □ Geben Sie die Länge der Bannertestseite auf der Vorderseite ein Bestätigen Sie durch Berühren der Taste [OK]. Beispiel: Wenn der Eingabewert von [f] 360,4 mm beträgt, geben Sie 360,4 ein. Das Bild wird um den Unterschied in der Länge (hier 0,4 mm) reduziert, sodass das Bild im richtigen Format gedruckt wird.
-
Seite 24: Justieren Der Ausrichtung Der Linken Kante Des Bildes
Justieren der Ausrichtung der linken Kante des Bildes Wenn die Bildposition auf dem Ausgabepapier in Zufuhrrichtung aus der richtigen Position nach links und rechts bewegt wird, kann die falsch ausgerichtete Bildposition korrigiert werden, indem der Rand auf der linken Kante des Papiers justiert wird. Berühren Sie die Taste Berühren Sie nacheinander die Tasten [Präferenzen] →... - Seite 25 Wenn Sie den Unterschied zur gemessenen Länge der Bannertestseite eingeben: HINWEIS Bevor Sie die Ausrichtung der linken Kante des Bildes justieren, geben Sie die Bannertestseite unter Verwendung von Druckpapier aus. □ Gehen Sie zum Display <Bildposition justieren> zurück und messen Sie die Länge 'i' auf der gedruckten Bannertestseite.
- Seite 26 □ Geben Sie den Unterschied in der Länge zwischen dem gemessenen Wert von 'i' und dem Standardwert (20 mm) für die Vorderseite ein. Beispiel: Wenn die gemessene Länge von 'i' 21,5 mm beträgt, geben Sie - 1,5 mm für <Ausrich.li. Kante (i)> ein. Beispiel: Wenn die gemessene Länge von 'i' 18,5 mm beträgt, geben Sie + 1,5 mm für <Ausrich.li.
- Seite 27 □ Messen Sie die Länge von 'i', die den Abstand zwischen der linken Kante des Druckbereichs zur linken Kante des Papiers darstellt, und geben Sie den Unterschied zum Standardwert (20 mm) ein. Beispiel: Wenn die gemessene Länge von 'i' 21,0 mm beträgt, geben Sie - 1,0 mm für <Ausrich.li.
-
Seite 28: Justieren Der Ausrichtung Der Führenden Kante Des Bildes
Justieren der Ausrichtung der führenden Kante des Bildes Wenn das Druckbild auf dem Ausgabepapier in Zufuhrrichtung aus der richtigen Position nach vorne und hinten bewegt wird, kann das falsch ausgerichtete Bild korrigiert werden, indem der Rand auf der führenden Kante des Papiers justiert wird. Berühren Sie die Taste Berühren Sie nacheinander die Tasten [Präferenzen] →... - Seite 29 □ Geben Sie den Unterschied in der Länge zwischen dem gemessenen Wert von 'e' und dem Standardwert (20 mm) für die Vorderseite ein. Beispiel: Wenn die gemessene Länge von 'e' 21,0 mm beträgt, geben Sie - 1,0 mm für <Ausr. fhrd.
- Seite 30 □ Messen Sie die Länge von 'e', die den Abstand zwischen der führenden Kante des Druckbereichs zur führenden Kante des Papiers darstellt, und geben Sie den Unterschied zum Standardwert (20 mm) ein. Beispiel: Wenn die gemessene Länge von 'e' 21,5 mm beträgt, geben Sie - 1,5 mm für <Ausrich.li.
-
Seite 31: Wenn Ein Papierstau Mit Bannern Auftritt
· Achten Sie beim Entfernen von gestautem Papier darauf, dass Sie sich im Inneren des Systems keine Schnittverletzungen an den Händen zuziehen. Wenden Sie sich an Ihren Canon-Vertriebspartner, wenn Sie das Papier nicht selbst entfernen können. · Achten Sie beim Entfernen von innerhalb des Systems gestautem Papier darauf, dass der Toner auf dem gestauten Papier nicht in Kontakt mit Ihren Händen oder Ihrer Kleidung kommt. -
Seite 32: Beheben Eines Papierstaus In Der Hauptstation Und Nebenstation (Innerhalb Der Haupteinheit)
Beheben eines Papierstaus in der Hauptstation und Nebenstation (innerhalb der Haupteinheit) (1) Nebenstation (Primäre Fixiereinheit, Sekundäre Fixiereinheit) HINWEIS Falls sich das gestaute Papier nur schwer entfernen lässt, da das Papier beispielsweise nicht sichtbar ist, befolgen Sie die Anweisungen unter (2), bei denen Sie sich näher am Papierzufuhrbereich befinden. - Seite 33 (2) Nebenstation (Primäre Fixiereinheit, Sekundäre Fixiereinheit) und Hauptstation HINWEIS · Falls sich das gestaute Papier nur schwer entfernen lässt, da das Papier beispielsweise nicht sichtbar ist, befolgen Sie die Anweisungen unter (3), bei denen Sie sich näher am Papierzufuhrbereich befinden. ·...
-
Seite 34: Hauptstation Und Nebenstation (Primäre Fixiereinheit)
(3) Hauptstation und Nebenstation (Primäre Fixiereinheit) 1 Ziehen Sie am gestauten Papier, bis seine führende Kante auf der gegenüberliegenden Seite der Papiereinzugsrichtung sichtbar wird, und rollen Sie es in den Abschnitt B-F. 2 Entfernen Sie das gerollte Papier. HINWEIS Befindet sich das Papier noch immer in der Auslage, ziehen Sie die Auslage heraus, während Sie das gerollte Papier festhalten, und entfernen Sie dann das Papier. -
Seite 35: Beheben Eines Papierstaus Im Finisher An2 Und Der Nebenstation
Beheben eines Papierstaus im Finisher AN2 und der Nebenstation (1) Führung F-A2 des Finisher AN2 und Führungen C-B1 und C-B2 der Nebenstation 1 Öffnen Sie die Führung F-A2 des Finisher AN2. 2 Öffnen Sie die Führungen C-B1 und C-B2. 3 Ziehen Sie am gestauten Papier, bis seine führende Kante auf der gegenüberliegenden Seite der Papiereinzugsrichtung sichtbar wird, und rollen Sie es in den Raum, der durch Öffnen der Führung C-B2 frei geworden ist. - Seite 36 (2) Führung F-A2 des Finisher AN2 und Führungen C-C1 und C-C2 der Nebenstation HINWEIS Es kommt lediglich zu einem Papierstau an dieser Position, wenn dickes Papier durch die Wendeeinheit ausgegeben wird. 1 Öffnen Sie die Führung F-A2 des Finisher AN2. 2 Öffnen Sie die Führungen C-C1 und C-C2 der Nebenstation.
-
Seite 37: Beheben Eines Papierstaus Im Leim-Bindesystem E1 Und Der Nebenstation
Beheben eines Papierstaus im Leim-Bindesystem E1 und der Nebenstation HINWEIS Es kommt lediglich zu einem Papierstau an dieser Position, wenn dickes Papier durch die Wendeeinheit ausgegeben wird. 1 Öffnen Sie die Führungen C-B2, C-C1 und C-C2 der Nebenstation. 2 Öffnen Sie die Führung G-C des Leim-Bindesystems E1. 3 Ziehen Sie das gestaute Papier nach unten, bis seine hintere Kante sichtbar wird, und rollen Sie es in den Raum, der durch Öffnen der Führung G-C frei geworden ist. -
Seite 38: Beheben Eines Papierstaus Im Professioneller Multifunktions Puncher A1 Und In Der Zuschiesseinheit N1
Beheben eines Papierstaus im Professioneller Multifunktions Puncher A1 und in der Zuschiesseinheit N1 1 Öffnen Sie die Führung P-A des Professioneller Multifunktions Puncher A1. 2 Öffnen Sie die Führung I-A2 der Zuschiesseinheit N1. 3 Ziehen Sie am gestauten Papier, bis seine führende Kante auf der gegenüberliegenden Seite der Papiereinzugsrichtung sichtbar wird, und rollen Sie es in den Raum, der durch Öffnen der Führung I-A2 frei geworden ist.
