Canon imagePRESS C10000VP Handbuch Seite 10

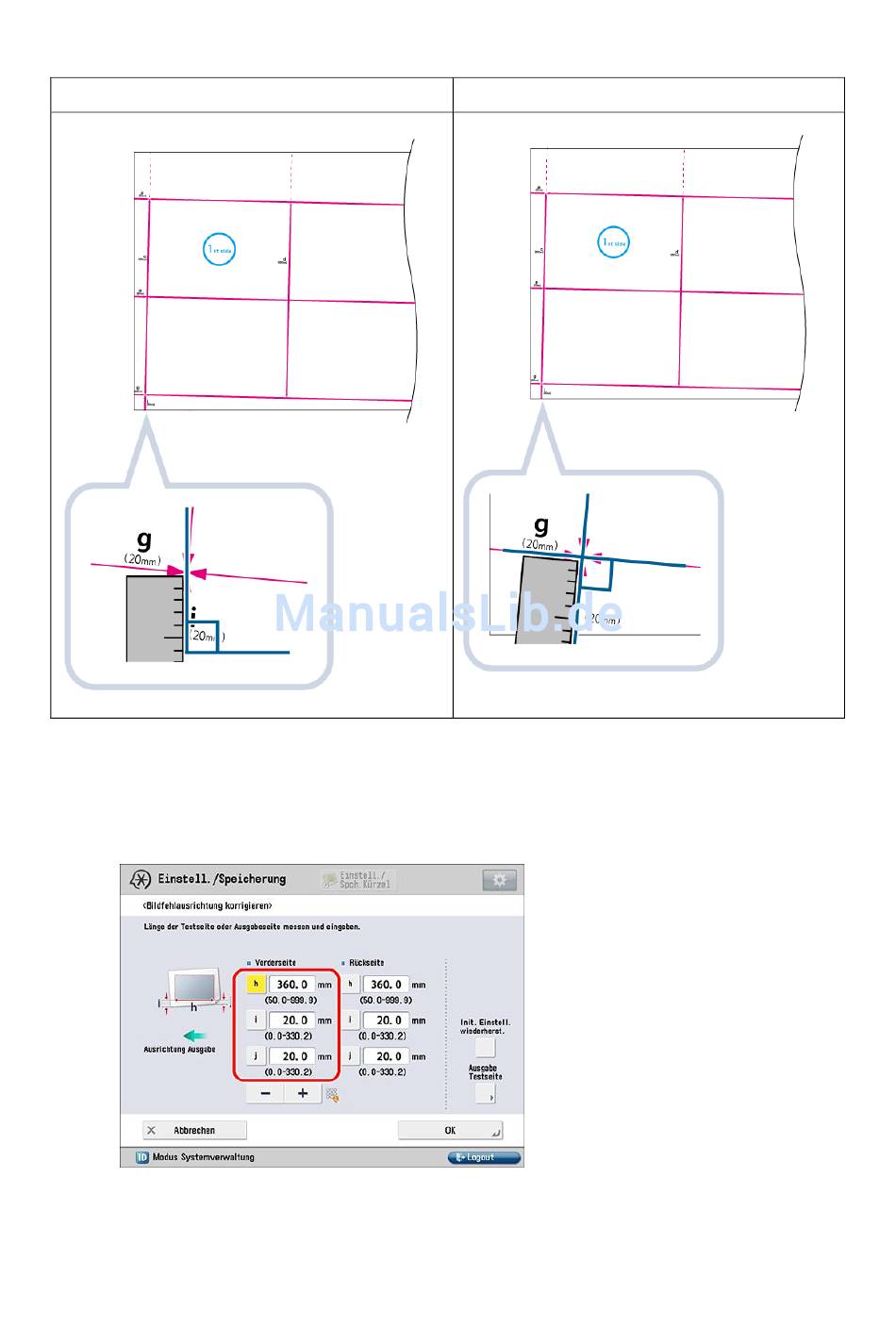

Messen Sie die Länge von 'i' und 'j' richtig, wie unten gezeigt.
Richtig Falsch
→
□ Kehren Sie zum Display <Bildfehlausrichtung korrigieren> zurück Geben Sie die
gemessene Länge von [h], [i] und [j] für die Vorderseite ein.
Mithilfe der folgenden beiden Zahlenwerte und "h = 360,0/450,0/550,0/650,0" für [h], das der
hinteren Kante des Papiers am nächsten ist, justiert ein Gerät so, dass der Druckbereich und
das Papier parallel werden.
[i]: Geben Sie die gemessene Länge von 'i' auf der Bannertestseite ein.
[j]: Geben Sie die gemessene Länge von 'j' auf der Bannertestseite ein.
Geben Sie entsprechend dem Beispiel 21,0 für 'i' und 20,5 für 'j' ein.
Der Unterschied zwischen 'i' und 'j' (0,5 mm) wird korrigiert.
10
