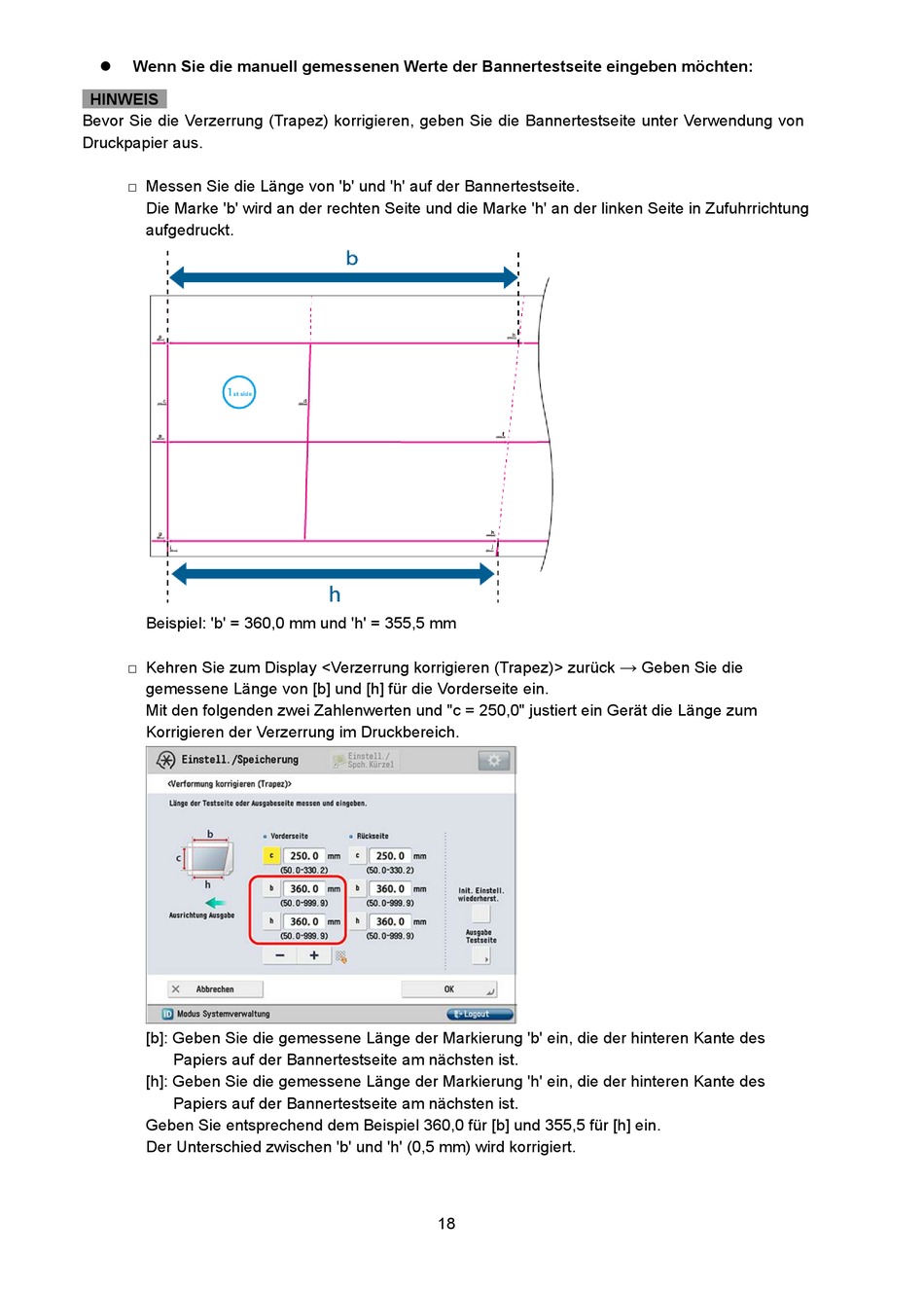

Canon imagePRESS C10000VP Handbuch Seite 18

Wenn Sie die manuell gemessenen Werte der Bannertestseite eingeben möchten:

HINWEIS
Bevor Sie die Verzerrung (Trapez) korrigieren, geben Sie die Bannertestseite unter Verwendung von
Druckpapier aus.
□ Messen Sie die Länge von 'b' und 'h' auf der Bannertestseite.
Die Marke 'b' wird an der rechten Seite und die Marke 'h' an der linken Seite in Zufuhrrichtung
aufgedruckt.
Beispiel: 'b' = 360,0 mm und 'h' = 355,5 mm
□ Kehren Sie zum Display <Verzerrung korrigieren (Trapez)> zurück
gemessene Länge von [b] und [h] für die Vorderseite ein.
Mit den folgenden zwei Zahlenwerten und "c = 250,0" justiert ein Gerät die Länge zum
Korrigieren der Verzerrung im Druckbereich.
[b]: Geben Sie die gemessene Länge der Markierung 'b' ein, die der hinteren Kante des
Papiers auf der Bannertestseite am nächsten ist.
[h]: Geben Sie die gemessene Länge der Markierung 'h' ein, die der hinteren Kante des
Papiers auf der Bannertestseite am nächsten ist.
Geben Sie entsprechend dem Beispiel 360,0 für [b] und 355,5 für [h] ein.
Der Unterschied zwischen 'b' und 'h' (0,5 mm) wird korrigiert.
18
→
Geben Sie die
