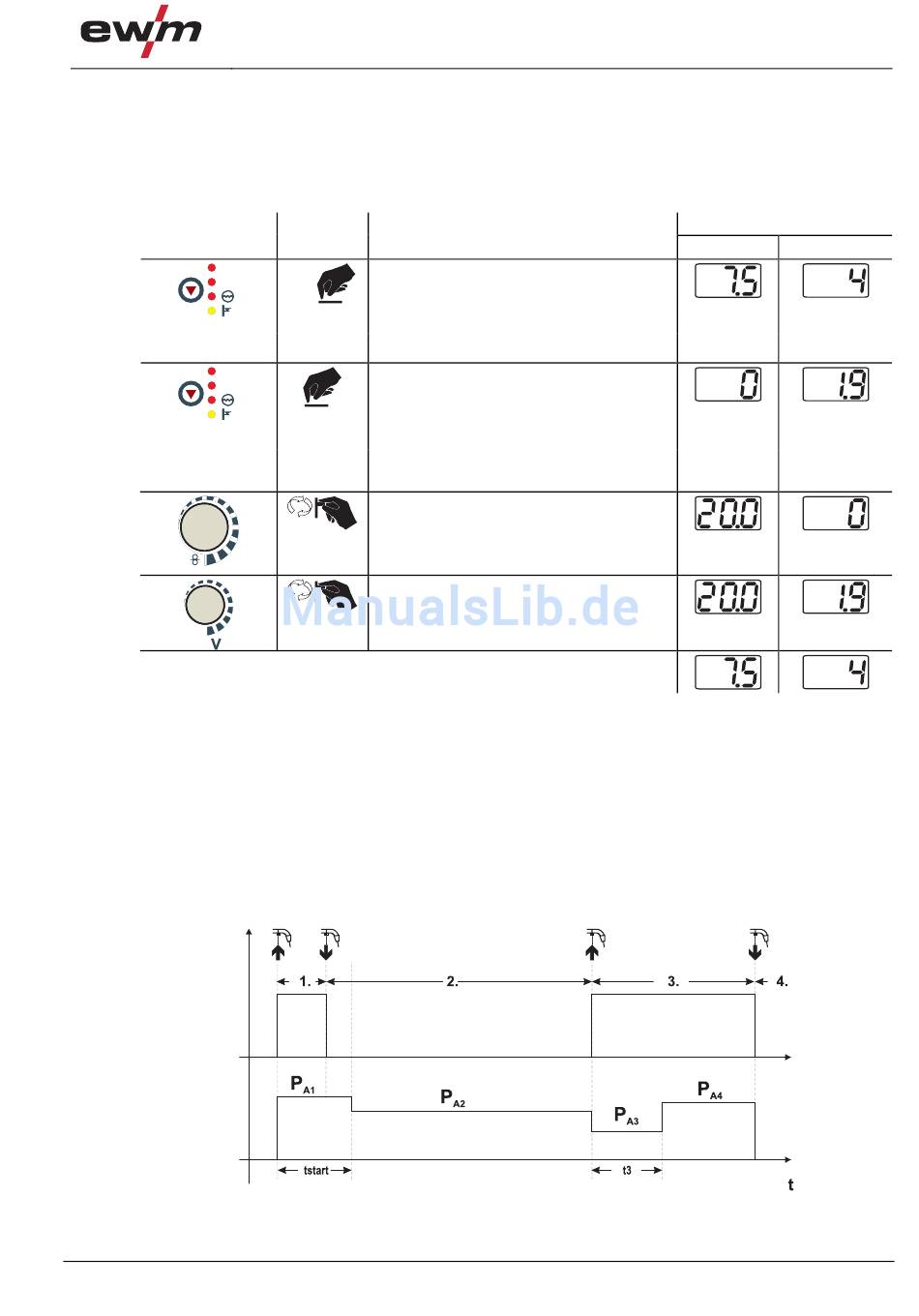

Einstellung des Korrekturbereichs:
•
Sonderparameter „Korrekturbetrieb" einschalten (P7=1) und abgespeichern.
(siehe Kapitel „Parameter-Anwahl, -Änderung und -Speicherung")
•
Schlüsselschalter auf Stellung „1".
•
Korrekturbereich nach folgender Tabelle einstellen:
Bedienelement
VOLT
PROG
VOLT
PROG
m/min
Nach ca. 5 s ohne weitere Benutzeraktion werden die eingestellten Werte
übernommen und die Anzeige schaltet zurück zur Programmanzeige.
•
Schlüsselschalter wieder auf Stellung „0"!
Programmumschaltung mit Standardbrennertaster (P8)
Sonder 4-Takt (4-Takt-Absolut-Programmablauf)
•
Takt 1: Absolut-Programm 1 wird gefahren
•
Takt 2: Absolut-Programm 2 wird, nach Ablauf von „tstart", gefahren.
•
Takt 3: Absolut-Programm 3 wird gefahren bis die Zeit „t3" abgelaufen ist. Anschließend wird
automatisch ins Absolut-Programm 4 gewechselt.
Zubehörkomponenten, wie z. B. Fernsteller oder Sonderbrenner, dürfen nicht angeschlossen
sein!
Die Programmumschaltung an der Drahtvorschubgerätesteuerung ist deaktiviert.
099-005234-EW500
16.04.2012
Aktion
Ergebnis
Taste so oft drücken, bis ausschließlich
Signalleuchte „PROG" leuchtet.
n x
Links:
Drahtgeschwindigkeit
Rechts: Programmnummer
Taste drücken und ca. 4 s lang halten
Links:
aktueller Grenzwert der
4 s
Drahtgeschwindigkeits-
Korrektur
Rechts: aktueller Grenzwert der
Spannungskorrektur
Grenzwert der Drahtgeschwindigkeits-
Korrektur einstellen
Grenzwert der Spannungskorrektur
einstellen
Aufbau und Funktion
Abbildung 5-39
MIG/MAG-Schweißen
Anzeige (Beispiele)
Links
Rechts
73
