6 Bedienung und Heizbetrieb

Für die Bedienung des Gerätes stehen ver-
schiedene Tasten zur Verfügung, die durch
Anzeigen ergänzt werden. In der Regel be-
nötigen Sie zum Betrieb des Gerätes
ausschließlich die I/O-Taste und die Tas-
ten "+" und "-". Die Taste "Menü" hat rein
informativen Charakter.
• Mit der I/O-Taste schalten Sie das
Gerät "Ein" und "Aus".
• Mit den Tasten +/- wählen Sie die
gewünschte Leistung Ihres Gerä-
tes vor.
Für den Automatikbetrieb können verschie-
dene Regler (Zubehör) angeschlossen wer-
den. Ausführliche Informationen hierzu wer-
den nachfolgend beschrieben.
Achtung: Durch Drücken der "Menü" –
Taste springt das Gerät auf die Menü-
ebene. Um diese Ebene wieder zu verlas-
sen, muss wiederum die Taste "Menü"
gedrückt werden, da in der Menüebene,
mit Ausnahme der I/O-Taste, die Bedie-
nung des Gerätes nicht möglich ist! Wird
länger als 60 Sekunden keine Taste ge-
drückt, erfolgt ein automatischer Rück-
sprung auf die

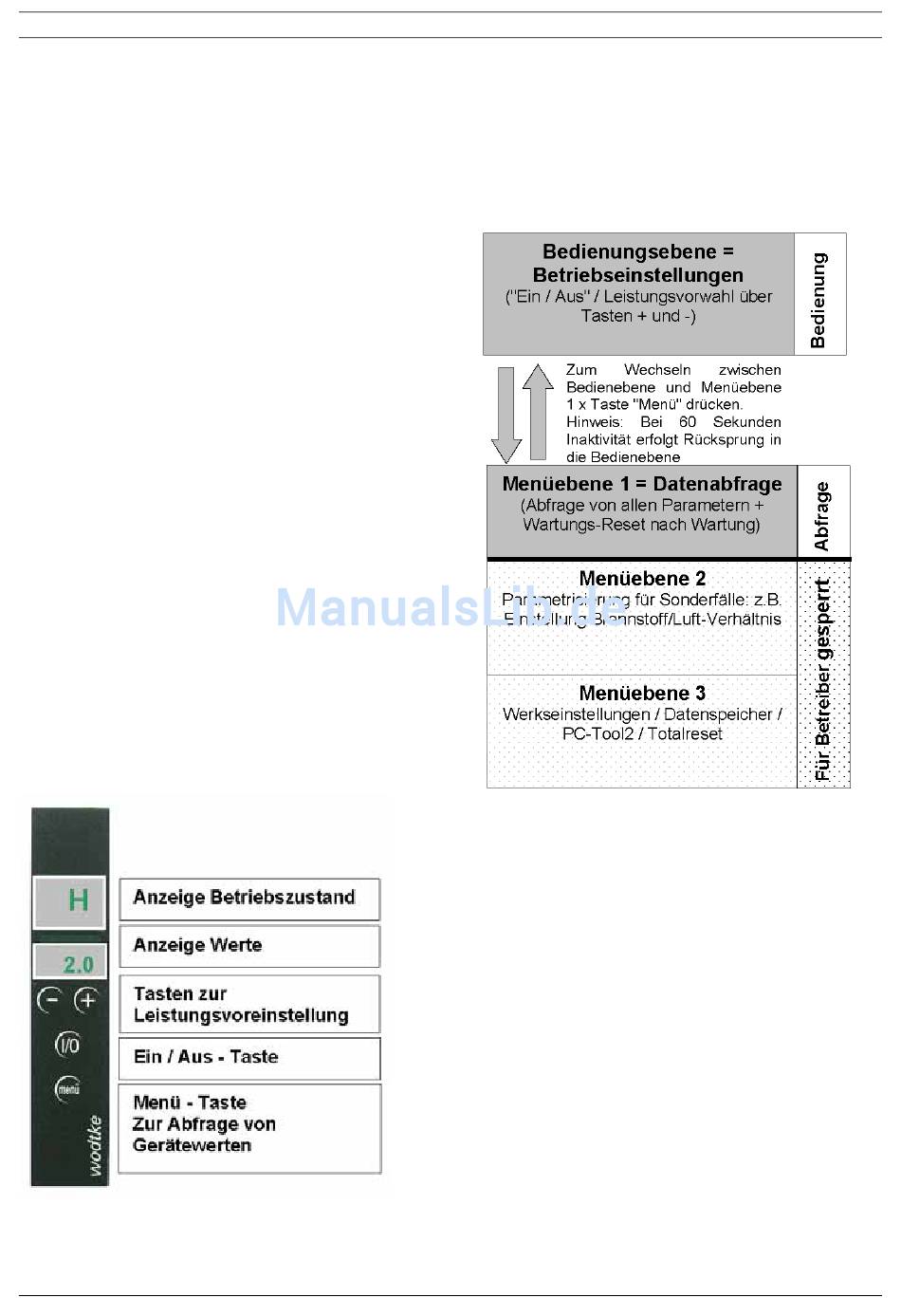

Abb. 5: Bedienboard
© wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Bedienungsebene.

6.1 Benutzerebenen

Das Gerät hat mehrere Benutzerebenen.
Für die Bedienung des Gerätes müssen
Sie sich immer auf der Bedienungsebene
befinden. Einen Überblick gibt das nachfol-
gende Bild.
Abb. 6: Bedienebenen
