4.2.3

Produktgruppe XR-300M

Anschlussmöglichkeiten
Der SCALANCE XR324-12M ist ein vollmodulares Gerät und verfügt über 24 Ports.
● 0 feste Ports im Grundgerät
● 24 modulare Ports über Modulsteckplätze:
12 Medienmodule (wahlweise optisch oder elektrisch) können über die Slots (S1-S12) je
nach Anwendung kombiniert werden. Endgeräte oder weitere Netzsegmente werden
entsprechend der verwendeten Module angeschlossen.
Hinweis
Die Slots für die Medienmodule sind im Lieferzustand mit Blinddeckel bestückt.

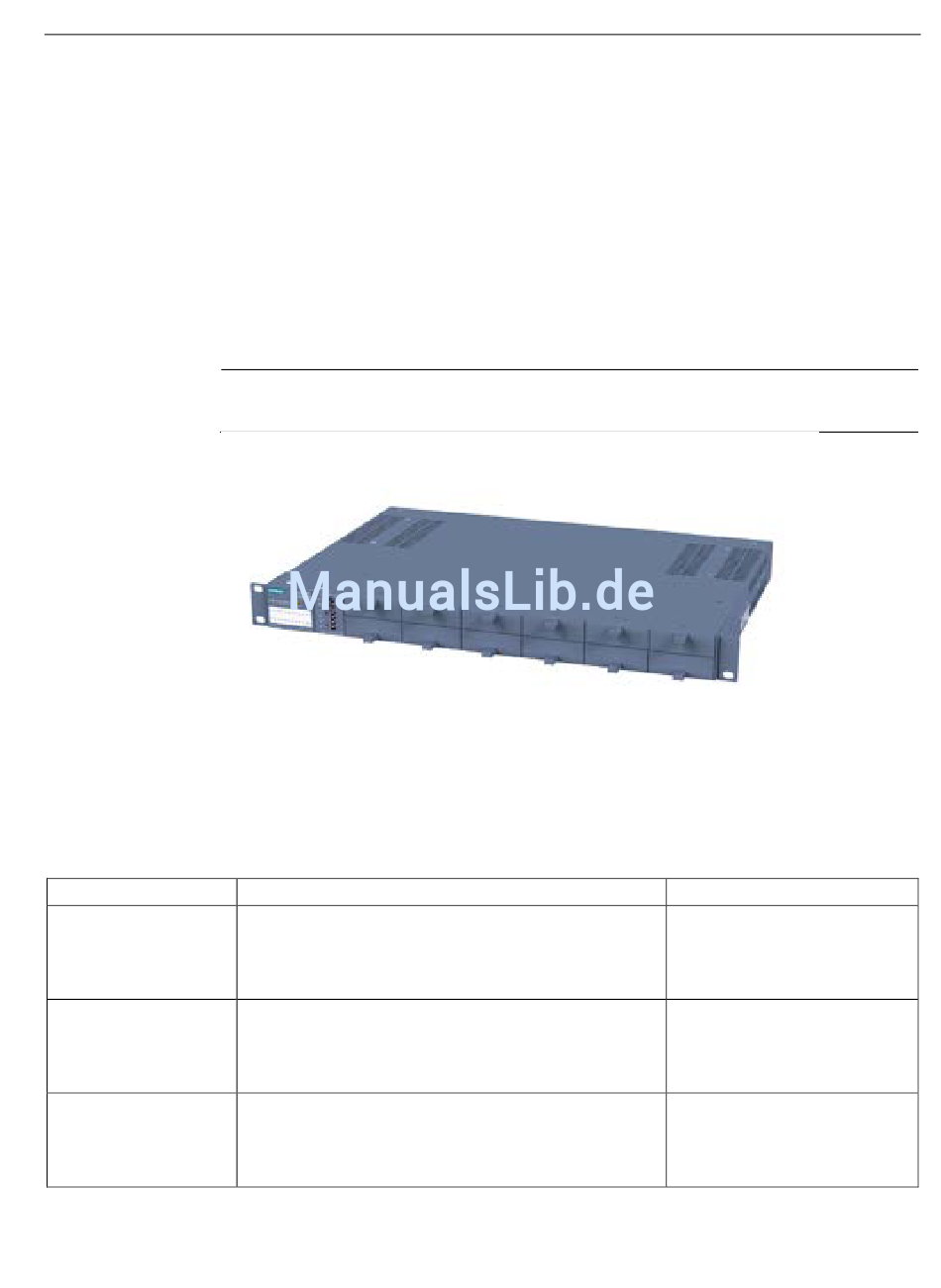

Bild 4-15
Produktübersicht SCALANCE XR324-12M
Gerät
XR324-12M
XR324-12M
XR324-12M
SCALANCE X-300
Betriebsanleitung, 11/2015, A5E01113043-19
SCALANCE XR324-12M mit Blinddeckel
Variante
2 x DC 24V
LEDs, Anschluss Spannungsversorgung und Datenkabel-
abgang an der Vorderseite
Diagnoseport an der Rückseite
1 x AC 100 ... 240V
LEDs, Anschluss Spannungsversorgung und Datenkabel-
abgang an der Vorderseite
Diagnoseport an der Rückseite
2 x DC 24V
LEDs und der Diagnoseport an der Vorderseite
Anschluss Spannungsversorgung und Datenkabelabgang
an der Rückseite
Gerätebeschreibung
4.2 Produktgruppen
Bestellnummer
6GK5 324-0GG00-1AR2
6GK5 324-0GG00-3AR2
6GK5 324-0GG00-1HR2
