Montage Abgassammler
3.3

Kondensatleitungen verlegen

5

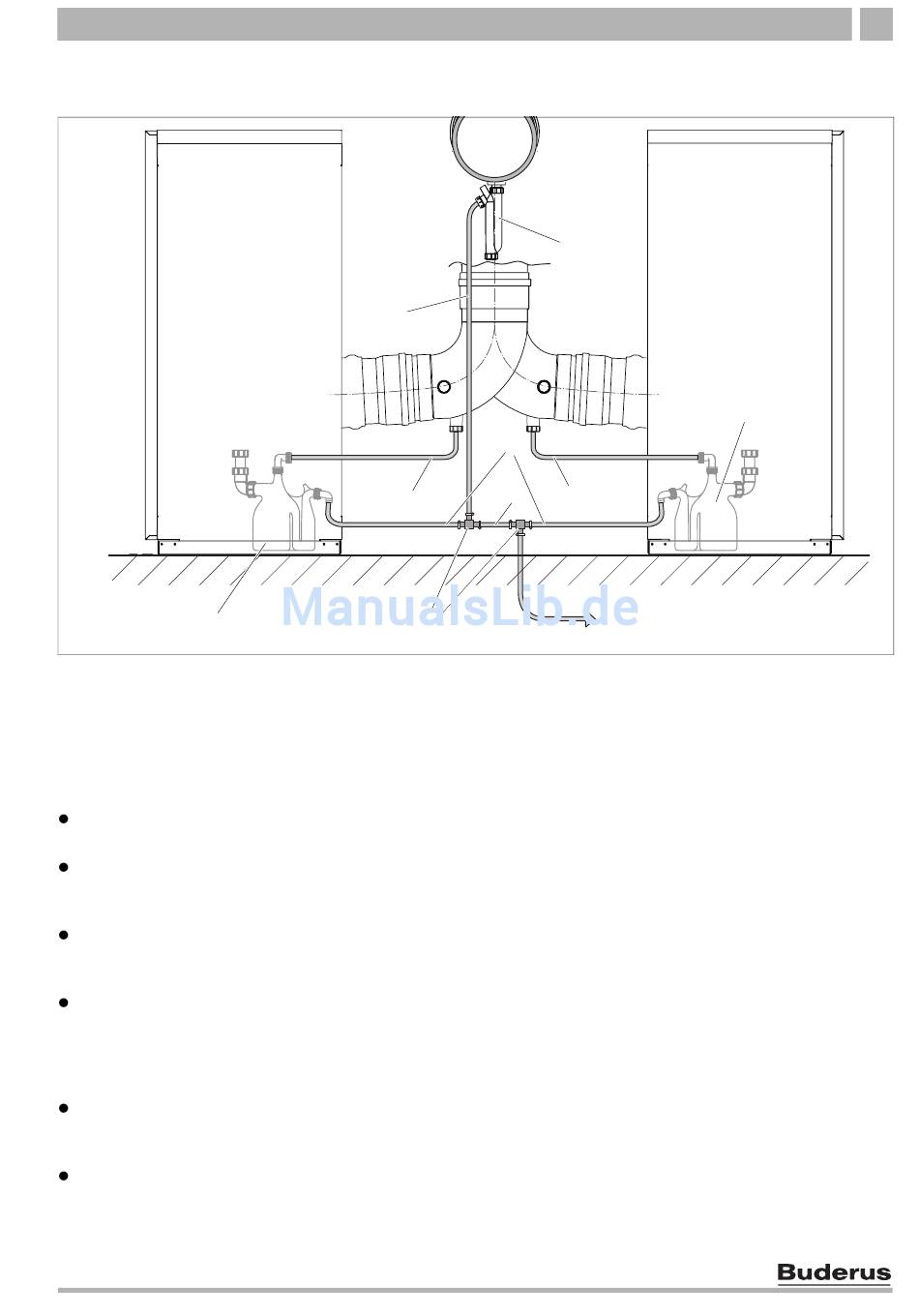

Abb. 9 Kondensatleitung (Prinzipabbildung)
Pos. 1: Siphon (Abgassammler)
Pos. 2: Kondensatschlauch (Lieferumfang Kessel bzw.
Anschlussbogen)
Pos. 3: Kondensatschlauch, 3 m (= entsprechend dem
Heizkesselabstand ablängen)
Siphon (Abb. 9, Pos. 1) mit eingelegter Dichtung an
Abgassammler schrauben.
Wellschlauch (Abb. 9, Pos. 6) zwischen T-Stücke
(Abb. 9, Pos. 4) und Siphon verlegen und mit einer
Schlauchschelle sichern.
Das zweite T-Stück (Abb. 9, Pos. 4) und Kondensat-
schlauch (Abb. 9, Pos. 7) mit Schlauchschellen am
ersten T-Stück montieren (siehe Abb. 9).
Zwei weitere Kondensatschläuche (Abb. 9, Pos. 3)
entsprechend den Heizkesselabständen ablängen
und gemäß Abb. 9 zwischen T-Stücke und den Kes-
selsiphons (Abb. 9, Pos. 5) verbinden und mit
Schlauchschellen sichern.
Kondensatschlauch (Abb. 9, Pos. 2) zwischen Kes-
selsiphon (Abb. 9, Pos. 5) und Rohrbogen gemäß
Abb. 9 verlegen.
Verbleibender Anschluss des T-Stückes zum Abfluss
oder zur Neutralisationseinrichtung (optional erhält-
lich) führen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Kaskade-Abgassammler Logano plus GB312 • Ausgabe 07/2005
1
6
3
2
7
2
=
4
Pos. 4: T-Stück und Schlauchschellen
Pos. 5: Kesselsiphon
Pos. 6: Wellschlauch, 1,5 m (Lieferumfang Abgassammler-Set)
Pos. 7: Kondensatschlauch, 0,1 m
5
=
zum Abfluß
oder Neutralisationseinrichtung
(optional erhältlich)
