3 Montage Abgassammler
3.2 Abgassammler montieren für Doppelkessel 400, 480 oder 560 kW
Rohrstücke (Abb. 8, Pos. 4) an den Anschlussstellen
mit Gleitfett einfetten und in den Abgasanschluss der
beiden Heizkessel einschieben.
Rohrbögen 87°-Winkel (Abb. 8, Pos. 5) an den An-
schlussstellen mit Gleitfett einfetten und jeweils über
das Rohrstück (Abb. 8, Pos. 4) drücken (die Muffe
weist nach oben).
Rohrstücke (Abb. 8, Pos. 3) mit Gleitfett einfetten
und auf die zuvor montierten Rohrbögen 87°-Winkel
(Abb. 8, Pos. 5) drücken.
Rohrbögen 45°-Winkel (Abb. 8, Pos. 2) an den An-
schlussstellen mit Gleitfett einfetten und über die bei-
den unteren Rohrstutzen am Abgassammler (Abb. 8,
Pos. 1) drücken.
Abgassammler (Abb. 8, Pos. 1) und Rohrbögen 45°-
Winkel (Abb. 8, Pos. 2) auf die zuvor montierten
Rohrstücke (Abb. 8, Pos. 3) drücken.
8 Montageanleitung Kaskade-Abgassammler Logano plus GB312 • Ausgabe 07/2005
4
2
3
5
4

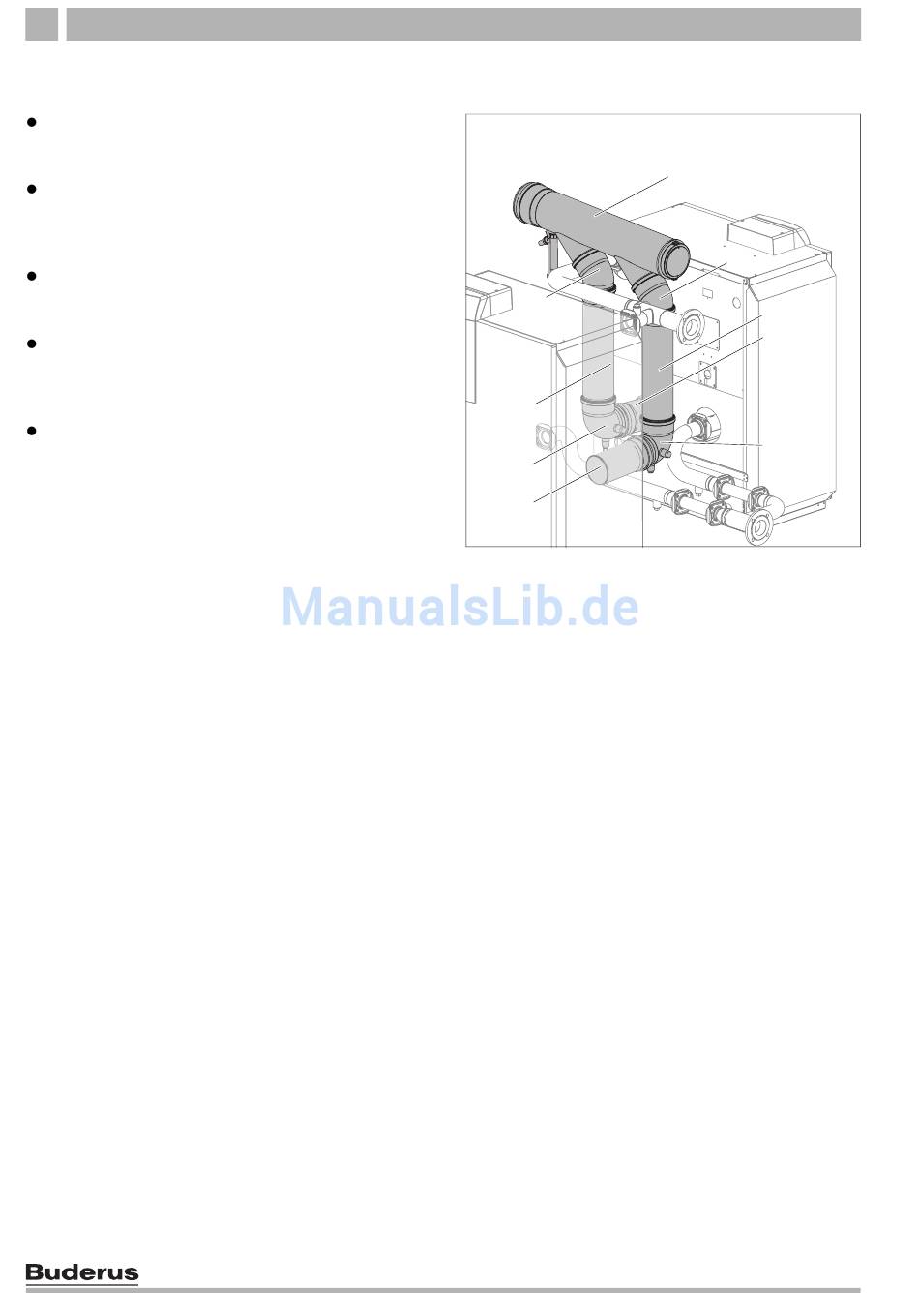

Abb. 8 Abgasrohre montieren bei Doppelkesselgrößen von
400,480 oder 560 kW
Pos. 1: Abgassammler
Pos. 2: Rohrbogen 45°-Winkel
Pos. 3: Rohrstück (300 mm Nettolänge)
Pos. 4: Rohrstück (150 mm Nettolänge)
Pos. 5: Rohrbogen 87°-Winkel
Änderungen aufgrund technischer Verbesserungen vorbehalten!
