Montage Abgassammler

3 Montage Abgassammler
Wegen Schweißarbeiten empfiehlt es sich, die
Kaskaden-Verrohrung der Wasserleitungen, vor der
Montage des Abgassammlers zu montieren!
ANLAGENSCHADEN
durch falsche Montage bzw. Bedienung.
VORSICHT!
Bitte beachten Sie die Montage- und War-
tungsanleitung sowie die Bedienungsan-
leitung des Heizkessels.
ANWENDERHINWEIS
Die Anschlüsse dürfen nur an den abge-
bildeten Positionen der Abb. 6 ange-
schlossen werden.
80 - 3 120 - 4 160 - 5 200 - 6 240 - 7 280 - 8
X 280 332
AA
H 470
AA
Tab. 6 Abmessungen zu Abb. 6 (Maße in mm)
6
Kesselgröße
384 436 488
495
Montageanleitung Kaskade-Abgassammler Logano plus GB312 • Ausgabe 07/2005

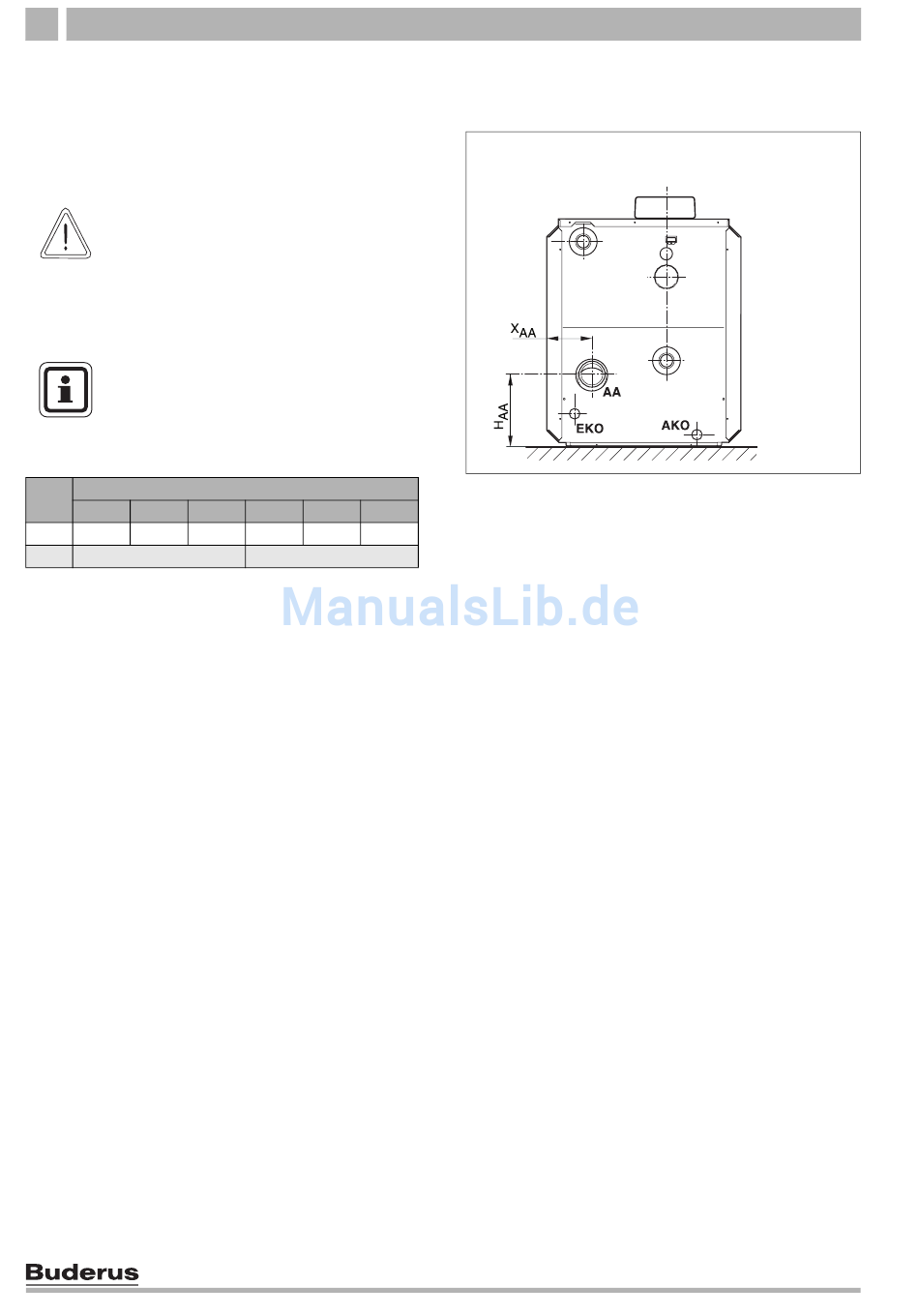

Abb. 6 Anschlüsse Heizkessel Logano GB312
Legende zu Abb. 6
540
AA = Anschluss Abgas
EKO = Eintritt Kondenswasser
(Eintritt von Rohrbögen)
AKO = Austritt Kondenswasser
