Lieferumfang - Buderus Logano plus GB312 Montageanleitung

Lieferumfang

2 Lieferumfang
Heizkessel mit Regelgerät werden nach den Monta-
geanleitungen montiert, die mit diesen Einzelprodukten
geliefert werden.
Material
Montageanleitung
Abgassammler
Rohrbogen 45°-Winkel*
Rohrbogen 87°-Winkel*
Rohrstück* 170 mm Nettolänge**
Kondensatablauf/Siphon
Gleitfett
T-Stück
Schlauchschelle
Kondensatschlauch
3 m Rohlänge
Kondensatschlauch 0,1 m
Tab. 4 Lieferumfang Kaskade-Abgassammler für
Doppelkesselgröße 160/240/320 kW
* Nenndurchmesser 125 mm für Doppelkessel 160 kW
Nenndurchmesser 160 mm für Doppelkessel 240 kW und 320 kW
** 250 mm Nettolänge für Doppelkessel 320 kW
Material
Montageanleitung
Abgassammler
Rohrbogen 45°-Winkel Ø 200
Rohrstück Ø 200,
300 mm Nettolänge
Rohrbogen 87°-Winkel Ø 200
Rohrstück Ø 200,
150 mm Nettolänge
Kondensatablauf/Siphon
Gleitfett
T-Stück
Rohrschelle
Kondensatschlauch 0,1 m
Kondensatschlauch
3 m Rohlänge
Tab. 5 Lieferumfang Kaskade-Abgassammler für
Doppelkesselgröße 400/480/560 kW
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Kaskade-Abgassammler Logano plus GB312 • Ausgabe 07/2005
Anzahl Abb. 4
[Stück]
Pos.
1 1
2 2
2 3
2 4
1 8
2 5
8 -
1 6
1 7

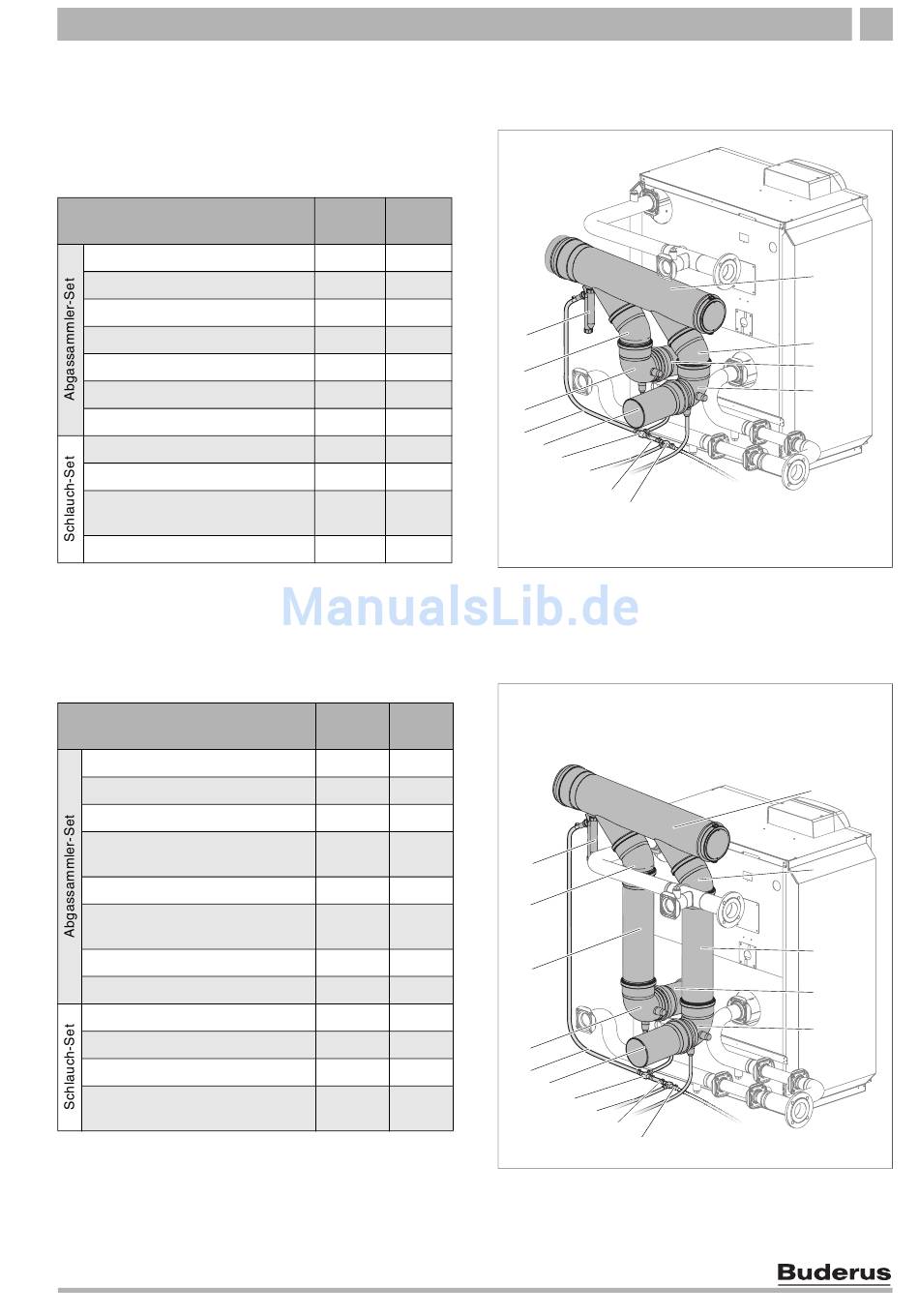

Abb. 4
Anzahl Abb. 4
[Stück]
Pos.
1 1
2 2
2 3
2 4
2 5
1 9
2 6
8 -
1 7
1 8
Abb. 5
8
2
3
6
4
5
6
7
5
Lieferumfang Kaskade-Abgassammler
Doppelkesselgröße 160/240/320 kW (Leistungen der
beiden Doppelkessel zusammengerechnet)
9
2
3
4
8
5
6
8
7
6
Lieferumfang Kaskade-Abgassammler
Doppelkesselgröße 400/480/560 kW (Leistungen der
beiden Doppelkessel zusammengerechnet
2
1
2
4
3
1
2
3
5
4
)
5
