Aufstellung

1 Aufstellung
ANLAGENSCHADEN
durch Frost.
VORSICHT!
Stellen Sie die Heizungsanlage in einem
frostsicheren Raum auf.
ANWENDERHINWEIS
Die Abgasverrohrung der beiden Kes-
selblöcke sollte nach dem Anbau der
Wasserverrohrung vorgenommen wer-
den.
Der Verlauf des Kaskaden-Abgassammlers kann in der
jeweils entgegengesetzten Richtung montiert werden
(unabhängig von der Richtung der Wasserverrohrung).
Dabei sind die Mindestabstände zu beachten. Bei Redu-
zierung auf die Mindestabstände ist der Heizkessel nur
schwer zugänglich.
Die Aufstellfläche bzw. das Fundament muss eben,
waagerecht und tragfähig sein.
Die Heizkessel waagerecht und senkrecht ausrichten.
Kesselgröße in kW: 160*
A (mm) empfohlen
minimal
B (mm) empfohlen
minimal
C (mm) empfohlen
minimal
D (mm) empfohlen
minimal 300
E (mm)
Tab. 1 Abmessungen (Maße in mm)
* Leistungen der beiden Doppelkessel zusammengerechnet
ANWENDERHINWEIS
Berücksichtigen Sie eventuell zusätzlich
erforderliche Wandabstände weiterer
Komponenten.
Beachten Sie die Montage- und War-
tungsanleitung des Heizkessels.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Kaskade-Abgassammler Logano plus GB312 • Ausgabe 07/2005
240* 320* 400* 480* 560*
700
500
700
500
500
100
700 900
550 500 700 650 600
siehe Abb. 2 und Abb. 3
1

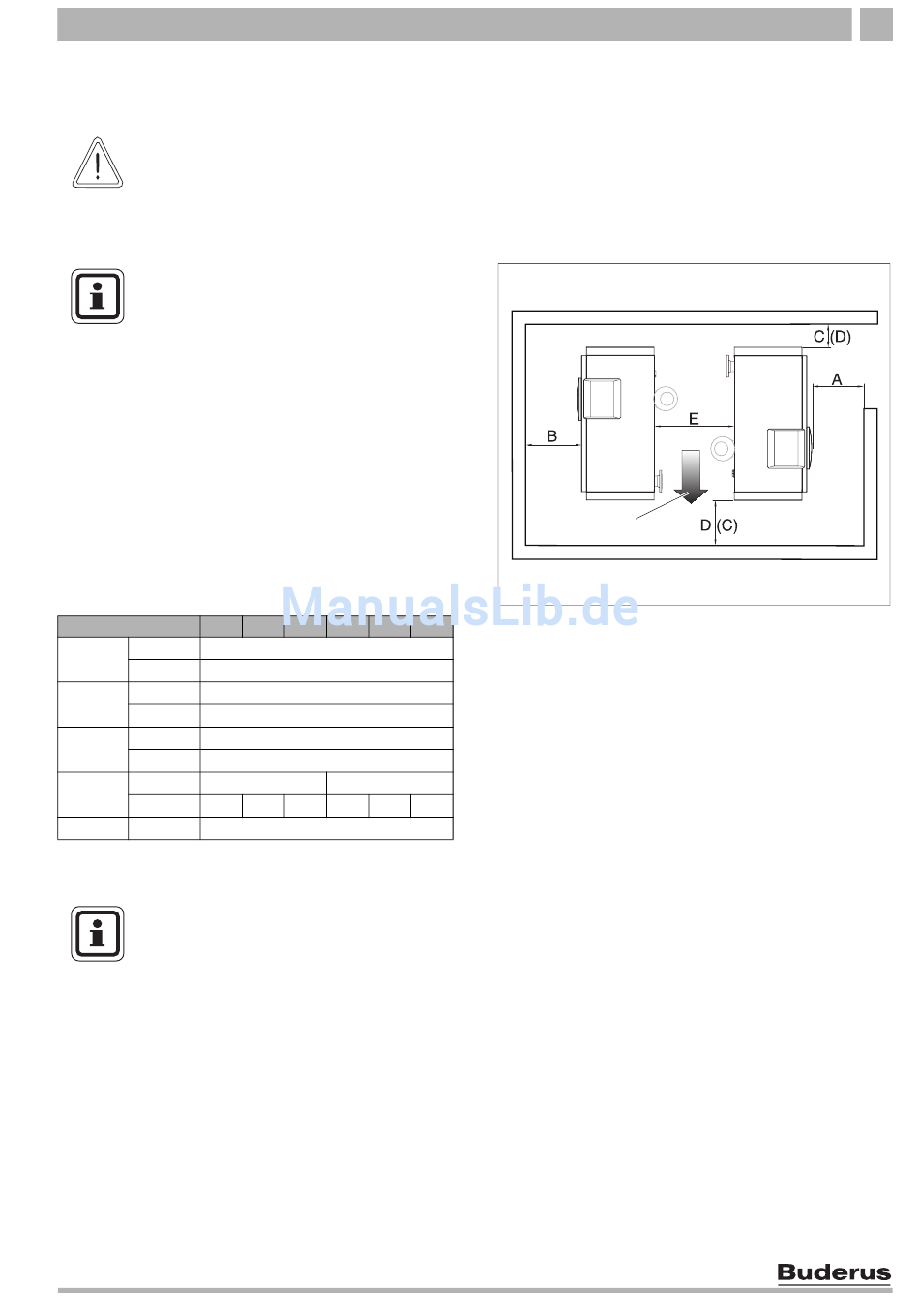

Abb. 1 Aufstellung
Pos. 1: Beispiel für die Richtung der Verrohrung
( ) Angaben in den Klammern gelten, bei Montage der Verrohrung in
entgegengesetzter Richtung.
1
