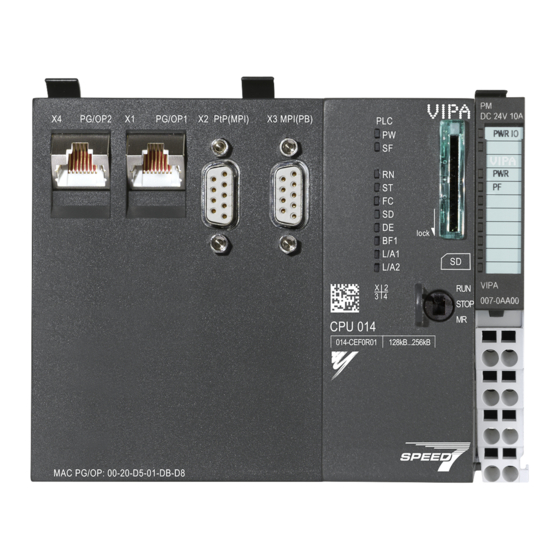

VIPA CPU 014 Handbuch
  1. Anleitungen
  2. Marken
  3. VIPA Anleitungen
  4. Automatisierungssyssteme
  5. CPU 014
  6. Handbuch

VIPA CPU 014 Handbuch

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
VIPA System SLIO
CPU | 014-CEF0R00 | Handbuch
HB300 | CPU | 014-CEF0R00 | DE | 16-03
SPEED7 CPU 014
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VIPA CPU 014

Inhaltszusammenfassung für VIPA CPU 014

  • Seite 1 VIPA System SLIO CPU | 014-CEF0R00 | Handbuch HB300 | CPU | 014-CEF0R00 | DE | 16-03 SPEED7 CPU 014...
  • Seite 2 VIPA GmbH Ohmstr. 4 91074 Herzogenaurach Telefon: 09132-744-0 Telefax: 09132-744-1864 E-Mail: info@vipa.com Internet: www.vipa.com 014-CEF0R00_000_CPU 014,4,DE - © 2016...

  • Seite 3: Inhaltsverzeichnis

    VIPA System SLIO Inhaltsverzeichnis Inhaltsverzeichnis Allgemein.................. 6 1.1 Copyright © VIPA GmbH ........... 6 1.2 Über dieses Handbuch............7 1.3 Sicherheitshinweise............8 Grundlagen und Montage............10 2.1 Sicherheitshinweis für den Benutzer........ 10 2.2 Systemvorstellung............11 2.2.1 Übersicht............... 11 2.2.2 Komponenten..............11 2.2.3 Zubehör.................
  • Seite 4 7.3 TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP- Kanal................142 7.4 TIA Portal - Hardware-Konfiguration - I/O-Module..145 7.5 TIA Portal - VIPA-Bibliothek einbinden......146 7.6 TIA Portal - Projekt transferieren........146 HB300 | CPU | 014-CEF0R00 | DE | 16-03...

  • Seite 5: Allgemein

    Einheiten beschrieben sind, die beim Kunden nicht vorhanden sind. Der genaue Lieferumfang ist im jeweiligen Kaufvertrag beschrieben. EG-Konformitätserklä- Hiermit erklärt VIPA GmbH, dass die Produkte und Systeme mit den rung grundlegenden Anforderungen und den anderen relevanten Vor- schriften übereinstimmen. Die Übereinstimmung ist durch CE-Zei- chen gekennzeichnet.

  • Seite 6: Über Dieses Handbuch

    VIPA GmbH, Ohmstraße 4, 91074 Herzogenaurach, Germany Telefon: +49 9132 744-1150 (Hotline) EMail: support@vipa.de 1.2 Über dieses Handbuch Zielsetzung und Inhalt Das Handbuch beschreibt die CPU 014 aus dem System SLIO von VIPA. Beschrieben wird Aufbau, Projektierung und Anwendung. Produkt Best.-Nr. ab Stand:...

  • Seite 7: Sicherheitshinweise

    VIPA System SLIO Allgemein Sicherheitshinweise Orientierung im Doku- Als Orientierungshilfe stehen im Handbuch zur Verfügung: ment Gesamt-Inhaltsverzeichnis am Anfang des Handbuchs Verweise mit Seitenangabe Verfügbarkeit Das Handbuch ist verfügbar in: gedruckter Form auf Papier in elektronischer Form als PDF-Datei (Adobe Acrobat Reader)
  • Seite 8 Allgemein VIPA System SLIO Sicherheitshinweise VORSICHT! Vor Inbetriebnahme und Betrieb der in diesem Hand- buch beschriebenen Komponenten unbedingt beachten: – Änderungen am Automatisierungssystem nur im span- nungslosen Zustand vornehmen! – Anschluss und Änderung nur durch ausgebildetes Elektro-Fachpersonal – Nationale Vorschriften und Richtlinien im jeweiligen Verwenderland beachten und einhalten (Installation, Schutzmaßnahmen, EMV ...)

  • Seite 9: Grundlagen Und Montage

    Sicherheitshinweis für den Benutzer Grundlagen und Montage 2.1 Sicherheitshinweis für den Benutzer Handhabung elektrosta- VIPA-Baugruppen sind mit hochintegrierten Bauelementen in MOS- tisch gefährdeter Bau- Technik bestückt. Diese Bauelemente sind hoch empfindlich gegen- gruppen über Überspannungen, die z.B. bei elektrostatischer Entladung ent- stehen.

  • Seite 10: Systemvorstellung

    2A erweitern. 2.2.2 Komponenten CPU (Kopf-Modul) Bus-Koppler (Kopf-Modul) Zeilenanschaltung Peripherie-Module Zubehör VORSICHT! Beim Einsatz dürfen nur Module von VIPA kombiniert werden. Ein Mischbetrieb mit Modulen von Fremdherstel- lern ist nicht zulässig! HB300 | CPU | 014-CEF0R00 | DE | 16-03...

  • Seite 11: Zeilenanschaltung

    VIPA System SLIO Grundlagen und Montage Systemvorstellung > Komponenten CPU 01x Bei der CPU 01x sind CPU-Elektronik und Power-Modul in ein Gehäuse integriert. Als Kopf-Modul werden über das integrierte Power-Modul zur Spannungsversorgung sowohl die CPU-Elektronik als auch die Elektronik der angebunden Peripherie-Module versorgt.

  • Seite 12: Zubehör

    Grundlagen und Montage VIPA System SLIO Systemvorstellung > Zubehör Peripherie-Module Jedes Peripherie-Modul besteht aus einem Terminal- und einem Elektronik-Modul. 1 Terminal-Modul 2 Elektronik-Modul Terminal-Modul Das Terminal-Modul bietet die Aufnahme für das Elektronik-Modul, beinhaltet den Rückwandbus mit Spannungsversorgung für die Elek- tronik, die Anbindung an die DC 24V Leistungsversorgung und den treppenförmigen Klemmblock für die Verdrahtung.

  • Seite 13: Abmessungen

    Sie haben die Möglichkeit die Zuordnung von Terminal- und Elek- tronik-Modul zu fixieren. Hierbei kommen Kodier-Stecker (Best-Nr.: 000-0AC00) von VIPA zum Einsatz. Die Kodier-Stecker bestehen aus einem Kodierstift-Stift und einer Kodier-Buchse, wobei durch Zusam- menfügen von Elektronik- und Terminal-Modul der Kodier-Stift am Terminal-Modul und die Kodier-Buchse im Elektronik-Modul ver- bleiben.
  • Seite 14 Grundlagen und Montage VIPA System SLIO Abmessungen Maße Bus-Koppler und Zeilenanschaltung Slave Maße Zeilenanschal- tung Master Maße Peripherie-Modul HB300 | CPU | 014-CEF0R00 | DE | 16-03...

  • Seite 15: Montage

    VIPA System SLIO Grundlagen und Montage Montage > Montage CPU 01x Maße Elektronik-Modul Maße in mm 2.4 Montage 2.4.1 Montage CPU 01x Die CPU besitzt Verriegelungshebel an der Oberseite. Zur Montage und Demontage sind diese Hebel nach oben zu drücken, bis diese einrasten.
  • Seite 16 Grundlagen und Montage VIPA System SLIO Montage > Montage CPU 01x Vorgehensweise Montieren Sie die Tragschiene! Bitte beachten Sie, dass Sie von der Mitte der Tragschiene nach oben einen Montageabstand von mindestens 80mm und nach unten von 60mm bzw. 80mm bei Verwendung von Schirmschienen-Trägern einhalten.

  • Seite 17: Verdrahtung

    VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung CPU 01x Montieren Sie die gewünschten Peripherie-Module. Nachdem Sie Ihr Gesamt-System montiert haben, müssen Sie zum Schutz der Bus-Kontakte die Bus-Blende am äußersten Modul wieder stecken. Handelt es sich bei dem äußersten Modul um ein Klemmen-Modul, so ist zur Adaption der obere Teil der Bus-Blende abzubrechen.
  • Seite 18 Grundlagen und Montage VIPA System SLIO Verdrahtung > Verdrahtung CPU 01x Verdrahtung Vorge- hensweise 1 Pin-Nr. am Terminal-Modul 2 Entriegelung für Schraubendreher 3 Anschlussöffnung für Draht Zum Verdrahten stecken Sie, wie in der Abbildung gezeigt, einen passenden Schraubendreher leicht schräg in die rechte- ckige Entriegelung.

  • Seite 19: Absicherung

    VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung CPU 01x PM - Power Modul Für Drähte mit einem Querschnitt von 0,08mm bis 1,5mm Pos. Funktion Beschreibung nicht belegt DC 24V DC 24V für Leistungsversorgung GND für Leistungsversorgung Sys DC 24V DC 24V für Elektronikversorgung...

  • Seite 20: Verdrahtung Peripherie-Module

    Grundlagen und Montage VIPA System SLIO Verdrahtung > Verdrahtung Peripherie-Module Schirm auflegen 1 Schirmschienen-Träger 2 Schirmschiene (10mm x 3mm) 3 Schirmanschlussklemme 4 Kabelschirm Zur Schirmauflage ist die Montage von Schirmschienen-Trägern erforderlich. Der Schirmschienen-Träger (als Zubehör erhältlich) dient zur Aufnahme der Schirmschiene für den Anschluss von Kabel- schirmen.
  • Seite 21 VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung Peripherie-Module Verdrahtung Vorge- hensweise 1 Pin-Nr. am Steckverbinder 2 Entriegelung für Schraubendreher 3 Anschlussöffnung für Draht Zum Verdrahten stecken Sie, wie in der Abbildung gezeigt, einen passenden Schraubendreher leicht schräg in die rechte- ckige Öffnung.

  • Seite 22: Verdrahtung Power-Module

    Grundlagen und Montage VIPA System SLIO Verdrahtung > Verdrahtung Power-Module Legen Sie ihre Kabel mit dem entsprechend abisolierten Kabel- schirm auf und verbinden Sie diese über die Schirmanschluss- klemme mit der Schirmschiene. 2.5.3 Verdrahtung Power-Module Terminal-Modul Power-Module sind entweder im Kopf-Modul integriert oder können Anschlussklemmen zwischen die Peripherie-Module gesteckt werden.
  • Seite 23 VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung Power-Module Zum Verdrahten stecken Sie, wie in der Abbildung gezeigt, einen passenden Schraubendreher leicht schräg in die rechte- ckige Öffnung. Zum Öffnen der Kontaktfeder müssen Sie den Schraubendreher in die entgegengesetzte Richtung drücken und halten.
  • Seite 24 Grundlagen und Montage VIPA System SLIO Verdrahtung > Verdrahtung Power-Module PM - Power Modul Für Drähte mit einem Querschnitt von 0,08mm bis 1,5mm Pos. Funktion Beschreibung nicht belegt DC 24V DC 24V für Leistungsversorgung GND für Leistungsversorgung Sys DC 24V DC 24V für Elektronikversorgung...
  • Seite 25 VIPA System SLIO Grundlagen und Montage Verdrahtung > Verdrahtung Power-Module Einsatz von Power- Das Power-Modul mit der Best.-Nr. 007-1AB00 setzen Sie ein, Modulen wenn die 10A für die Leistungsversorgung nicht mehr ausreichen. Sie haben so auch die Möglichkeit, Potenzialgruppen zu bilden.

  • Seite 26: Demontage

    Grundlagen und Montage VIPA System SLIO Demontage > Demontage CPU 01x Schirm auflegen 1 Schirmschienen-Träger 2 Schirmschiene (10mm x 3mm) 3 Schirmanschlussklemme 4 Kabelschirm Zur Schirmauflage ist die Montage von Schirmschienen-Trägern erforderlich. Der Schirmschienen-Träger (als Zubehör erhältlich) dient zur Aufnahme der Schirmschiene für den Anschluss von Kabel- schirmen.
  • Seite 27 VIPA System SLIO Grundlagen und Montage Demontage > Demontage CPU 01x Bei der Demontage und beim Austausch eines (Kopf)-Moduls oder einer Modulgruppe müssen Sie aus montagetechnischen Gründen immer das rechts daneben befindliche Elektronik-Modul entfernen! Nach der Montage kann es wieder gesteckt werden.

  • Seite 28: Demontage Peripherie-Module

    Grundlagen und Montage VIPA System SLIO Demontage > Demontage Peripherie-Module 2.6.2 Demontage Peripherie-Module Vorgehensweise Austausch eines Elek- Machen Sie Ihr System stromlos. tronik-Moduls Zum Austausch eines Elektronik-Moduls können Sie das Elek- tronik-Modul, nach Betätigung der Entriegelung an der Unter- seite, nach vorne abziehen.

  • Seite 29: Austausch Einer Modulgruppe

    VIPA System SLIO Grundlagen und Montage Demontage > Demontage Peripherie-Module Ziehen Sie das Modul nach vorne ab. Zur Montage klappen Sie den Verriegelungshebel des zu mon- tierenden Moduls nach oben. Stecken Sie das zu montierende Modul in die Lücke zwischen die beiden Module und schieben Sie das Modul, geführt durch...

  • Seite 30: Hilfe Zur Fehlersuche - Leds

    Grundlagen und Montage VIPA System SLIO Hilfe zur Fehlersuche - LEDs Klappen Sie alle Verriegelungshebel der zu tauschenden Modul- gruppe nach oben. Ziehen Sie die Modulgruppe nach vorne ab. Zur Montage klappen Sie alle Verriegelungshebel der zu mon- tierenden Modulgruppe nach oben.

  • Seite 31: Modul-Ausfall

    Umfeld beeinflusst zu werden bzw. das Umfeld in unzulässiger Weise zu beeinflussen. Die Komponenten von VIPA sind für den Einsatz in Industrieumge- bungen entwickelt und erfüllen hohe Anforderungen an die EMV. Trotzdem sollten Sie vor der Installation der Komponenten eine EMV- Planung durchführen und mögliche Störquellen in die Betrachtung...

  • Seite 32: Mögliche Störeinwirkungen

    Grundlagen und Montage VIPA System SLIO Aufbaurichtlinien Mögliche Störeinwir- Elektromagnetische Störungen können sich auf unterschiedlichen kungen Pfaden in Ihre Steuerung einkoppeln: Elektromagnetische Felder (HF-Einkopplung) Magnetische Felder mit energietechnischer Frequenz Bus-System Stromversorgung Schutzleiter Je nach Ausbreitungsmedium (leitungsgebunden oder -ungebunden) und Entfernung zur Störquelle gelangen Störungen über unterschied- liche Kopplungsmechanismen in Ihre Steuerung.
  • Seite 33 VIPA System SLIO Grundlagen und Montage Aufbaurichtlinien Setzen Sie in besonderen Anwendungsfällen spezielle EMV-Maß- nahmen ein. – Erwägen Sie bei Induktivitäten den Einsatz von Löschgliedern. – Beachten Sie, dass bei Einsatz von Leuchtstofflampen sich diese negativ auf Signalleitungen auswirken können.
  • Seite 34 Grundlagen und Montage VIPA System SLIO Aufbaurichtlinien VORSICHT! Bitte bei der Montage beachten! Bei Potenzialdifferenzen zwischen den Erdungspunkten kann über den beidseitig angeschlossenen Schirm ein Ausgleichsstrom fließen. Abhilfe: Potenzialausgleichsleitung. HB300 | CPU | 014-CEF0R00 | DE | 16-03...

  • Seite 35: Allgemeine Daten

    VIPA System SLIO Grundlagen und Montage Allgemeine Daten 2.9 Allgemeine Daten Konformität und Approbation Konformität 2006/95/EG Niederspannungsrichtlinie 2004/108/EG EMV-Richtlinie Approbation Siehe Technische Daten Sonstiges RoHS 2011/65/EU Produkte bleifrei; Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Personenschutz und Geräteschutz...
  • Seite 36 Grundlagen und Montage VIPA System SLIO Allgemeine Daten Montagebedingungen Einbauort Im Schaltschrank Einbaulage Horizontal und vertikal Norm Bemerkungen Störaussendung EN 61000-6-4 Class A (Industriebereich) Störfestigkeit EN 61000-6-2 Industriebereich Zone B EN 61000-4-2 8kV bei Luftentladung (Schärfegrad 3), 4kV bei Kontaktentladung (Schärfegrad 2) EN 61000-4-3 HF-Einstrahlung (Gehäuse)

  • Seite 37: Hardwarebeschreibung

    Feldbusfunktionalität bis zu 64 SLIO Module ankoppelbar E/A-Adressbereich digital/analog 2048Byte 512 Timer/Zähler, 8192 Merker-Byte Bestelldaten Bestellnummer Beschreibung CPU 014 014-CEF0R00 Basis CPU 014 mit Optionen zur Erweiterung von Arbeitsspeicher und Feldbusanschaltung. HB300 | CPU | 014-CEF0R00 | DE | 16-03...

  • Seite 38: Aufbau

    Hardwarebeschreibung VIPA System SLIO Aufbau > Schnittstellen 3.2 Aufbau 3.2.1 Basis CPU CPU 014 Verriegelungshebel Steckplatz für Speichermedien (verriegelbar) LEDs des CPU-Teils Beschriftungsstreifen Power-Modul LED-Statusanzeige Power-Modul Rückwandbus DC 24V Leistungsversorgung Power-Modul Entriegelung Power-Modul 10 X1: Ethernet-PG/OP-Kanal 11 X2: PtP(MPI)-Schnittstelle 12 X3: MPI(PB)-Schnittstelle...
  • Seite 39 VIPA System SLIO Hardwarebeschreibung Aufbau > Schnittstellen VORSICHT! CPU-Teil und Power-Modul dürfen nicht voneinander getrennt werden! Hier dürfen Sie lediglich das Elektronik- Modul tauschen! PM - Power Modul Für Drähte mit einem Querschnitt von 0,08mm bis 1,5mm Pos. Funktion Beschreibung...
  • Seite 40 Damit Sie die MPI(PB)-Schnittstelle X3 in die PROFIBUS- Funktionalität umschalten können, müssen Sie die ent- sprechende Bus-Funktionalität mittels einer VSC-Spei- cherkarte von VIPA aktivieren. Durch Stecken der VSC- Speicherkarte und anschließendem Urlöschen wird die Funktion aktiviert. Ä "Übersicht" auf Seite 81...

  • Seite 41: Speichermanagement

    VSC auf maximal 192kByte zu erweitern. 3.2.4 Steckplatz für Speichermedien Übersicht Auf diesem Steckplatz können sie folgende Speichermedien stecken: VSD - VIPA SD-Card – Externe Speicherkarte für Programme und Firmware. VSC - VIPASetCard – Externe Speicherkarte (VSD) für Programme und Firmware mit der Möglichkeit zur Freischaltung optionaler Funktionen...

  • Seite 42: Betriebsartenschalter

    Hardwarebeschreibung VIPA System SLIO Aufbau > LEDs 3.2.6 Betriebsartenschalter Allgemein Mit dem Betriebsartenschalter können Sie bei der CPU zwischen den Betriebsarten STOP und RUN wählen. Beim Übergang vom Betriebszustand STOP nach RUN durchläuft die CPU den Betriebszustand ANLAUF. Mit der Tasterstellung MR (Memory Reset) fordern Sie das Urlö- schen an mit anschließendem Laden von Speicherkarte, sofern...
  • Seite 43 VIPA System SLIO Hardwarebeschreibung Aufbau > LEDs Bedeutung Blinken mit 10Hz: Konfiguration wird geladen Urlöschen ○ Blinken mit 1Hz: Urlöschen wird angefordert. ○ Blinken mit 2Hz: Urlöschen wird durchgeführt. ○ Blinken mit 10Hz: Urlöschen mit keiner Hard- ware-Konfiguration bzw. Hardware-Konfiguration von Speicherkarte.
  • Seite 44 Hardwarebeschreibung VIPA System SLIO Aufbau > LEDs LEDs Power-Modul Beschreibung grün grün ○ ○ ○ Beide Spannungen fehlen ● ○ Leistungsversorgung OK ● ● ○ Elektronikversorgung OK ● Sicherung Elektronikversorgung defekt an: ● | aus: ○ | nicht relevant: X VORSICHT! CPU-Teil und Power-Modul dürfen nicht voneinander...

  • Seite 45: Technische Daten

    VIPA System SLIO Hardwarebeschreibung Technische Daten Bedeutung (Data (Busfehler) Exchange) Mindestens 1 Slave befindet sich nicht im DE. an: ● | aus: ○ | blinkend (2Hz): BB Slave-Betrieb Bedeutung (Data (Busfehler) Exchange) grün ○ ○ Slave hat keine Projektierung. ○...
  • Seite 46 Hardwarebeschreibung VIPA System SLIO Technische Daten Artikelnr. 014-CEF0R00 Ladespeicher integriert 192 KB Ladespeicher maximal 192 KB Arbeitsspeicher integriert 64 KB Arbeitsspeicher maximal 192 KB Speicher geteilt 50% Code / 50% Daten ü Memory Card Slot SD/MMC-Card mit max. 2 GB Ausbau Baugruppenträger max.
  • Seite 47 VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 014-CEF0R00 Anzahl OBs maximale OB-Größe 64 KB Gesamtanzahl DBs, FBs, FCs 1024 Anzahl FBs 1024 maximale FB-Größe 64 KB Nummernband FBs 0 ... 8191 Anzahl FCs 1024 maximale FC-Größe 64 KB Nummernband FCs 0 ...
  • Seite 48 Hardwarebeschreibung VIPA System SLIO Technische Daten Artikelnr. 014-CEF0R00 Integrierte digitale Ausgänge Analoge Eingänge 1024 Analoge Ausgänge 1024 Analoge Eingänge zentral Analoge Ausgänge zentral Integrierte analoge Eingänge Integrierte analoge Ausgänge Kommunikationsfunktionen PG/OP Kommunikation ü Globale Datenkommunikation ü Anzahl GD-Kreise max. Größe GD-Pakete, max.
  • Seite 49 VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 014-CEF0R00 DP-Master optional DP-Slave optional Punkt-zu-Punkt-Kopplung Funktionalität MPI Anzahl Verbindungen, max. PG/OP Kommunikation ü Routing ü Globale Datenkommunikation ü S7-Basis-Kommunikation ü S7-Kommunikation ü S7-Kommunikation als Server ü S7-Kommunikation als Client Übertragungsgeschwindigkeit, min. 19,2 kbit/s Übertragungsgeschwindigkeit, max.
  • Seite 50 Hardwarebeschreibung VIPA System SLIO Technische Daten Artikelnr. 014-CEF0R00 S7-Kommunikation als Client Direkter Datenaustausch (Querverkehr) DPV1 ü Übertragungsgeschwindigkeit, min. 9,6 kbit/s Übertragungsgeschwindigkeit, max. 12 Mbit/s Automatische Baudratesuche Übergabespeicher Eingänge, max. 244 Byte Übergabespeicher Ausgänge, max. 244 Byte Adressbereiche, max. Nutzdaten je Adressbereich, max.

  • Seite 51: Umgebungsbedingungen

    VIPA System SLIO Hardwarebeschreibung Technische Daten Artikelnr. 014-CEF0R00 Produktiv Verbindungen Gehäuse Material PPE / PPE GF10 Befestigung Profilschiene 35mm Mechanische Daten Abmessungen (BxHxT) 131,5 mm x 109 mm x 83 mm Gewicht 280 g Umgebungsbedingungen Betriebstemperatur 0 °C bis 60 °C Lagertemperatur -25 °C bis 70 °C...

  • Seite 52: Einsatz Cpu 014

    Einsatz CPU 014 VIPA System SLIO Adressierung > Übersicht Einsatz CPU 014 4.1 Montage Nähere Informationen zur Montage und zur Verdrahtung Ä "Grundlagen und Montage" auf Seite 9 4.2 Anlaufverhalten Stromversorgung ein- Die CPU prüft, ob auf der Speicherkarte ein Projekt mit dem schalten Namen AUTOLOAD.WLD vorhanden ist.

  • Seite 53: Adressierung Rückwandbus Peripherie

    Adressierung > Adressierung Rückwandbus Peripherie 4.3.2 Adressierung Rückwandbus Peripherie Bei der CPU 014 gibt es einen Peripheriebereich (Adresse 0 ... 2047) und ein Prozessabbild der Ein- und Ausgänge (default je Adresse 0 ... 127). Beim Prozessabbild werden die Signalzustände der unteren Adresse (default 0 ...

  • Seite 54: Hardware-Konfiguration - Cpu

    Die Projektierung der System SLIO CPU erfolgt im Siemens SIMATIC Manager in Form des virtuellen PROFINET IO Devices "VIPA SLIO CPU" . Das "VIPA SLIO System" ist mittels GSDML im Hardware-Katalog zu installieren. Für die Projektierung werden fundierte Kenntnisse im...
  • Seite 55 VIPA System SLIO Einsatz CPU 014 Hardware-Konfiguration - CPU Vorgehensweise Im Siemens SIMATIC Manager sind folgende Schritte durchzuführen: Starten Sie den Hardware-Konfigurator von Siemens mit einem neuen Projekt. Fügen Sie aus dem Hardware-Katalog eine Profilschiene ein. Platzieren Sie auf "Slot" -Nummer 2 die CPU 315-2 PN (315-2EH14 V3.2).

  • Seite 56: Hardware-Konfiguration - I/O-Module

    Hardware-Konfiguration Binden Sie in der Steckplatzübersicht des PROFINET-IO-Device der Module "VIPA SLIO CPU" ab Steckplatz 1 Ihre System SLIO Module in der gesteckten Reihenfolge ein. Damit die gesteckten Peripheriemodule gezielt angesprochen werden können, müssen ihnen bestimmte Adressen in der CPU zugeordnet werden.

  • Seite 57: Parametrierung Zur Laufzeit

    Beschreibung zu den Modulen. 4.6 Hardware-Konfiguration - Ethernet-PG/OP-Kanal Übersicht Die CPU 014 hat einen Ethernet-PG/OP-Kanal integriert. Über diesen Kanal können Sie Ihre CPU programmieren und fernwarten. Mit dem PG/OP-Kanal haben Sie auch Zugriff auf die interne Web-Seite, auf der Sie Informationen zu Firmwarestand, angebundene Peripherie, aktuelle Zyklus-Zeiten usw.
  • Seite 58 Einsatz CPU 014 VIPA System SLIO Hardware-Konfiguration - Ethernet-PG/OP-Kanal "Urtaufe" über Zielsys- Die Urtaufe über die Zielsystemfunktion erfolgt nach folgender Vorge- temfunktionen hensweise: Ermitteln Sie die aktuelle Ethernet (MAC) Adresse Ihres Ethernet PG/OP-Kanals. Sie finden diese auf der Frontseite Ihrer CPU mit der Bezeichnung "MAC PG/OP: ...".

  • Seite 59: Hardware-Konfiguration - Kommunikation

    DP (6ES7 315-2EH14-0AB0 V3.2) zu projektieren ist, können Sie bei 315-2EH14 der Hardware-Konfiguration unter den "Eigenschaften" der CPU 315-2 PN/DP die Standard-Parameter für die VIPA-CPU einstellen. Durch Doppelklick auf die CPU 315-2 PN/DP gelangen Sie in das Parametrierfenster für die CPU. Über die Register haben Sie Zugriff auf alle Standard-Parameter Ihrer CPU.

  • Seite 60: Parameter Cpu

    Einsatz CPU 014 VIPA System SLIO Einstellung Standard CPU-Parameter > Parameter CPU 4.8.2 Parameter CPU Parameter, die unter- Die CPU wertet nicht alle Parameter aus, welche Sie bei der Hard- stützt werden ware-Konfiguration einstellen können. Die Parameter folgender Register werden aktuell nicht unterstützt: Taktsynchronalarme, Kom- munikation und Web.
  • Seite 61 – Sie können die voreingestellte Reaktion der CPU bei Periphe- riezugriffsfehlern während der systemseitigen Aktualisierung des Prozessabbildes ändern. – Die VIPA-CPU ist so voreingestellt, dass sie bei Peripheriezu- griffsfehlern keinen OB 85 aufruft und auch keinen Eintrag im Diagnosepuffer erzeugt.
  • Seite 62 Einsatz CPU 014 VIPA System SLIO Einstellung Standard CPU-Parameter > Parameter CPU Uhrzeitalarme Priorität – Dieser Wert ist fix auf 2 eingestellt. Aktiv – Durch Anwahl von "Aktiv" wird die Funktionalität für Uhrzeita- larme aktiviert. Ausführung – Hier wählen Sie aus, wie oft die Alarme ausgeführt werden sollen.

  • Seite 63: Parameter Für Mpi/Dp

    Eigenschaften-Dialog zur Einstellung der MPI(PB)-Schnittstelle X3. Damit Sie die Schnittstelle in die PROFIBUS-Funktionalität umschalten können, müssen Sie die entsprechende Bus- Funktionalität mittels einer VSC von VIPA aktivieren. Durch Stecken der VSC-Speicherkarte und anschlie- Ä "Einsatz ßendem Urlöschen wird die Funktion aktiviert.

  • Seite 64: Einstellung Vipa-Spezifische Cpu-Parameter

    CPU-Parametrierung im Parameter-Dialog der Siemens CPU 315-2 PN/DP. Nach der Hardware-Konfiguration der CPU können Sie über die CPU im virtuellen IO-Device "VIPA SLIO CPU" die Parameter einstellen. Durch Doppelklick auf die VIPA SLIO CPU öffnet sich der Eigenschaften-Dialog. Hierbei haben Sie Zugriff auf folgende Parameter:...

  • Seite 65: Projekt Transferieren

    Transfer über Speicherkarte Damit Sie die Schnittstelle X3 MPI(PB) in die PROFIBUS- Funktionalität umschalten können, müssen Sie die ent- sprechende Bus-Funktionalität mittels einer VSC von VIPA aktivieren. Durch Stecken der VSC und anschließendem Ä "VSC" Urlöschen wird die Funktion aktiviert.

  • Seite 66: Vorgehensweise Transfer Über Mpi- Schnittstelle

    MPI-Programmierkabel Die MPI-Programmierkabel erhalten Sie in verschiedenen Varianten von VIPA. Die Kabel bieten einen RS232- bzw. USB-Anschluss für den PC und einen busfähigen RS485-Anschluss für die CPU. Auf- grund des RS485-Anschlusses dürfen Sie die MPI-Programmierkabel direkt auf einen an der RS485-Buchse schon gesteckten Stecker auf- stecken.

  • Seite 67: Transfer Über Ethernet

    Damit Sie die Schnittstelle in die PROFIBUS-Funktionalität FIBUS-Schnittstelle umschalten können, müssen Sie die entsprechende Bus- Funktionalität mittels einer VSC-Speicherkarte von VIPA aktivieren. Durch Stecken der VSC-Speicherkarte und anschließendem Urlöschen wird die Funktion aktiviert. Verbinden Sie Ihren PC über ein MPI-Programmierkabel mit der MPI(PB)-Buchse X3 Ihrer CPU.

  • Seite 68: Transfer Über Speicherkarte

    Einsatz CPU 014 VIPA System SLIO Projekt transferieren > Transfer über Speicherkarte Gehen Sie auf "Zielsystem è Laden in Baugruppe " es öffnet sich das Dialogfenster "Zielbaugruppe auswählen". Wählen Sie die Zielbaugruppe aus und geben Sie als Teilnehmeradresse die IP-Adress-Parameter des entsprechenden Ethernet-Schnitt- stelle an.

  • Seite 69: Kontrolle Des Transfervorgangs

    CPU. Zur Anzeige der Diagnoseeinträge gehen Sie im Siemens SIMATIC Manager auf "Zielsystem è Baugruppenzustand". Über das Register "Diagnosepuffer" gelangen Sie in das Diagnosefenster. Ä "VIPA-spezifische Diagnose-Einträge" auf Seite 86 4.11 Zugriff auf den Webserver Zugriff über Ethernet- PG/OP-Kanal Über die IP-Adresse des Ethernet-PG/OP-Kanals steht Ihnen ein...
  • Seite 70 Einsatz CPU 014 VIPA System SLIO Zugriff auf den Webserver Info - Expert View Runtime Info Operation Mode CPU: Statusangabe Mode Switch RUNP System Time 31.10.13 18:58:01 CPU: Datum, Uhrzeit Cycle Time cur = 1000µs, min = CPU: Zykluszeit: 0µs, max = 2000µs, min = minimale avg = 503µs...
  • Seite 71 VIPA System SLIO Einsatz CPU 014 Zugriff auf den Webserver Profibus PB NO Art der mittels VSC aktivierten PROFIBUS-Funktionalität Flash System File System V1.0.2 CPU: Angaben für den Sup- port PRODUCT VIPA 014-CEF0R00 CPU: Name, Firmware-Ver- sion, Package V1.0.1.4 Px000197.pkg HARDWARE V0.1.0.0...

  • Seite 72: Betriebszustände

    Einsatz CPU 014 VIPA System SLIO Betriebszustände > Übersicht Parameter Bei parametrierbaren Modulen, z.B. Analogmodule werden hier die aktuell eingestellten Parameter angezeigt. Diese stammen aus der Hardware-Konfiguration. 4.12 Betriebszustände 4.12.1 Übersicht Die CPU kennt 4 Betriebszustände: Betriebszustand STOP Betriebszustand ANLAUF (OB 100 - Neustart / OB 102 -...

  • Seite 73: Haltepunkt-Betrieb

    VIPA System SLIO Einsatz CPU 014 Betriebszustände > Übersicht Betriebszustand RUN Das Anwenderprogramm im OB 1 wird zyklisch bearbeitet, wobei zusätzlich alarmgesteuert weitere Programmteile eingeschachtelt werden können. Alle im Programm gestarteten Zeiten und Zähler laufen und das Prozessabbild wird zyklisch aktualisiert.

  • Seite 74: Funktionssicherheit

    (100ms) und eine parametrierbare Zykluszeitüberwachung (paramet- rierbar min. 1ms), die im Fehlerfall die CPU stoppen bzw. einen RESET auf der CPU durchführen und diese in einen definierten STOP-Zustand versetzen. Die CPUs von VIPA sind funktionssicher ausgelegt und besitzen folgende Systemeigenschaften: Ereignis...

  • Seite 75: Urlöschen

    VIPA System SLIO Einsatz CPU 014 Urlöschen Ereignis betrifft Effekt dezentrale Eingänge Die Eingänge werden von der dezentralen Sta- tion gelesen und die aktuellen Werte zur Verfü- gung gestellt. allgemein Es erfolgt ein zyklischer Programmablauf: PAE lesen ® OB 1 ® PAA schreiben.

  • Seite 76: Firmwareupdate

    Einsatz CPU 014 VIPA System SLIO Firmwareupdate Die nachfolgende Abbildung zeigt nochmals die Vorgehensweise: Funktionalitäten mittels Sollte eine VSC Speicherkarte von VIPA gesteckt sein, so werden VSC aktivieren nach Urlöschen die entsprechenden Funktionalitäten automatisch Ä "VSD" auf Seite 81 aktiviert.
  • Seite 77 Übertragung die Spannungsversorgung unterbrochen wird oder die Firmware-Datei fehlerhaft ist. Setzen Sie sich in diesem Fall mit der VIPA-Hotline in Verbindung! Bitte beachten Sie auch, dass sich die zu überschreibende Firmware-Version von der Update-Version unterscheidet, ansonsten erfolgt kein Update.

  • Seite 78: Rücksetzen Auf Werkseinstellung

    Einsatz CPU 014 VIPA System SLIO Rücksetzen auf Werkseinstellung Firmware von Speicher- karte in CPU übertragen Bitte beachten Sie, dass bei manchen Firmware-Versi- onen ein zusätzliches Firmwareupdate über abwech- selndes Blinken der LEDs SF und FC angezeigt werden kann, selbst wenn sich der Betriebsartenschalter in Stel- lung RUN befindet.
  • Seite 79 VIPA System SLIO Einsatz CPU 014 Rücksetzen auf Werkseinstellung Bitte beachten Sie, dass hierbei auch die MPI-Adresse auf 2 und die IP-Adresse des Ethernet-PG/OP-Kanals auf 0.0.0.0 zurückgestellt wird! Sie können auch das Rücksetzen auf Werkseinstellung mit dem Kom- Ä "CMD - Autobefehle"...

  • Seite 80: Einsatz Speichermedien - Vsd, Vsc

    Einsatz CPU 014 VIPA System SLIO Einsatz Speichermedien - VSD, VSC 4.16 Einsatz Speichermedien - VSD, VSC Übersicht Auf der Frontseite der CPU befindet sich ein Steckplatz für Speicher- medien. Hier können sie folgende Speichermedien stecken: VSD - VIPA SD-Card –...
  • Seite 81 Wird eine Speicherkarte mit einer Kommandodatei mit dem Namen VIPA_CMD.MMC gesteckt, so wird die Kommandodatei geladen und die enthaltenen Befehle werden ausgeführt. Mit den VIPA-spezifischen Bausteinen FC/SFC 208 ... FC/ SFC 215 und FC/SFC 195 haben Sie die Möglichkeit den Speicherkarten-Zugriff in Ihr Anwenderprogramm einzu- binden.

  • Seite 82: Erweiterter Know-How-Schutz

    4.17 Erweiterter Know-how-Schutz Übersicht Neben dem "Standard" Know-how-Schutz besitzen die CPUs von VIPA einen "erweiterten" Know-how-Schutz, der einen sicheren Bau- stein-Schutz vor Zugriff Dritter bietet. Standard-Schutz Beim Standard-Schutz von Siemens werden auch geschützte Bau- steine in das PG übertragen, aber deren Inhalt nicht dargestellt.

  • Seite 83: Cmd - Autobefehle

    VIPA System SLIO Einsatz CPU 014 CMD - Autobefehle Schutzverhalten Geschützte Bausteine werden durch eine neue protect.wld über- schrieben. Mit einem PG können Dritte auf geschützte Bausteine zugreifen, hierbei wird aber ausschließlich der Baustein-Header in das PG übertragen. Der schützenswerte Baustein-Code bleibt in der CPU und kann nicht ausgelesen werden.

  • Seite 84: Beschreibung

    Einsatz CPU 014 VIPA System SLIO CMD - Autobefehle Kommando Beschreibung Diagnoseeintrag LOAD_PROJECT Ruft die Funktion "Urlöschen mit Nachladen von 0xE805 der Speicherkarte" auf. Durch Angabe einer wld- Datei nach dem Kommando, wird diese wld-Datei nachgeladen, ansonsten wird die Datei "s7prog.wld"...

  • Seite 85: Vipa-Spezifische Diagnose-Einträge

    Sie haben die Möglichkeit im Siemens SIMATIC Manager den Diag- puffer nosepuffer der CPU auszulesen. Neben den Standardeinträgen im Diagnosepuffer gibt es in den CPUs der VIPA noch zusätzliche Ein- träge, welche ausschließlich in Form einer Ereignis-ID angezeigt werden. Mit dem CMD DIAGBUF wird der aktuelle Inhalt des Diagnosepuffers auf die Speicherkarte gespeichert.
  • Seite 86 Zinfo2: Steckplatz 0xE004 Mehrfach-Parametrierung einer Peripherieadresse Zinfo1: Peripherie-Adresse Zinfo2: Steckplatz 0xE005 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xE006 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xE007 Konfigurierte Ein-/Ausgangsbytes passen nicht in Peripheriebereich 0xE008 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xE009 Fehler beim Zugriff auf Standard-Rückwandbus...

  • Seite 87: Ereignis-Id Bedeutung

    Fehler - Maximale Anzahl steckbarer Baugruppen überschritten 0xE020 Fehler - Alarminformationen undefiniert 0xE030 Fehler vom Standard-Bus 0xE033 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xE0B0 SPEED7 kann nicht mehr gestoppt werden (Evtl. undefinierter BCD-Wert bei Timer) 0xE0C0 Nicht genug Speicherplatz im Arbeitsspeicher für Codebaustein (Baustein zu groß)
  • Seite 88 Einsatz CPU 014 VIPA System SLIO VIPA-spezifische Diagnose-Einträge Ereignis-ID Bedeutung 0xE0CC Kommunikationsfehler MPI / Seriell Zinfo1: Code 1: Falsche Priorität 2: Pufferüberlauf 3: Telegrammformatfehler 4: Falsche SZL-Anforderung (SZL-ID ungültig) 5: Falsche SZL-Anforderung (SZL-SubID ungültig) 6: Falsche SZL-Anforderung (SZL-Index ungültig) 7: Falsche Wert...
  • Seite 89 Kanal Zinfo1: Peripherie-Adresse Zinfo3: 0: Peripherie-Adresse ist Eingang, 1: Peripherie-Adresse ist Ausgang 0xE701 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xE703 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xE720 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xE721...
  • Seite 90 CMD - Autobefehl: Fehler: Fehler beim Lesen des CMD-Files (Speicher- karten-Fehler) 0xE901 Checksummen-Fehler 0xEA00 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xEA01 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xEA02 SBUS: Interner Fehler (intern gestecktes Submodul nicht erkannt)

  • Seite 91: Bedeutung

    SBUS: Mehrfach-Parametrierung einer Peripherieadresse (Diagnosead- resse) Zinfo1: Peripherie-Adresse Zinfo2: Steckplatz Zinfo3: Datenbreite 0xEA15 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xEA18 SBUS: Fehler beim Mappen der Masterperipherie Zinfo2: Steckplatz des Masters 0xEA19 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline!
  • Seite 92 Fehler - PROFINET-IO-Controller meldet Mehrfachparametrierung einer Peripherieadresse Zinfo1: Peripherieadresse Zinfo2: User-Slot des PROFINET-IO-Controllers Zinfo3: Datenbreite 0xEA61 ... 0xEA63 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xEA64 PROFINET/EtherCAT-CP Konfigurationsfehler Zinfo1: Bit 0: Zu viele Devices Bit 1: Zu viele Devices pro Millisekunde...
  • Seite 93 1: DATA_RECORD_ERROR_STACK 2: DATA_RECORD_ERROR_REMOTE OBNr: PROFINET-IO-Controller slot DatId: Device-Nr ZInfo1: Datensatznummer ZInfo2: Datensatzhandle ZInfo3: Interner Fehlercode für Service-Zwecke 0xEA69 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xEA6A PROFINET-IO-Controller Service-Fehler im Kommunikationsstack PK: Rackslot OBNr: ServiceIdentifier DatId: 0 ZInfo1: ServiceError.Code ZInfo2: ServiceError.Detail...
  • Seite 94 Einsatz CPU 014 VIPA System SLIO VIPA-spezifische Diagnose-Einträge Ereignis-ID Bedeutung 0xEA6B PROFINET-IO-Controller Vendor ID mismatch PK: Rackslot OBNr: PLC-Mode DatId: 0 ZInfo1: Device ID ZInfo2: - ZInfo3: - 0xEA6C PROFINET-IO-Controller Device ID mismatch PK: Rackslot OBNr: PLC-Mode DatId: 0 ZInfo1: Device ID...
  • Seite 95 VIPA System SLIO Einsatz CPU 014 VIPA-spezifische Diagnose-Einträge Ereignis-ID Bedeutung 0xEA6F PROFINET-IO-Controller PN module mismatch PK: Rackslot OBNr: PLC-Mode DatId: 0 ZInfo1: Device ID ZInfo2: - ZInfo3: - 0xEA97 Speicherfehler SBUS-Service Kanal ZInfo3 = Slot 0xEA98 Timeout beim Warten, dass ein SBUS-Modul (Server) rebootet hat 0xEA99 Fehler beim File-Lesen über SBUS...
  • Seite 96 Einsatz CPU 014 VIPA System SLIO VIPA-spezifische Diagnose-Einträge Ereignis-ID Bedeutung 0xEB20 SLIO Fehler: Alarminformationen undefiniert 0xEB21 SLIO Fehler bei Zugriff auf Konfigurationsdaten 0xEC03 EtherCAT: Konfigurationsfehler ZInfo1: Errorcode 1: NUMBER_OF_SLAVES_NOT_SUPPORTED 2: SYSTEM_IO_NR_INVALID 3: INDEX_FROM_SLOT_ERROR 4: MASTER_CONFIG_INVALID 5: MASTER_TYPE_ERROR 6: SLAVE_DIAG_ADDR_INVALID 7: SLAVE_ADDR_INVALID...
  • Seite 97 VIPA System SLIO Einsatz CPU 014 VIPA-spezifische Diagnose-Einträge Ereignis-ID Bedeutung 0xEC11 EtherCAT: Wiederkehr Bus mit fehlenden Slaves OB-StartInfo (Lokaldaten) StartEvent und Eventclass: 0xEC11 DatID: 0xXXYY: XX=0x54 bei Eingangsadresse in ZInfo1, XX=0x55 bei Ausgangsadresse. YY=0x00 Station nicht verfügbar, YY=0x01 Station verfügbar (Prozessdaten)
  • Seite 98 Einsatz CPU 014 VIPA System SLIO VIPA-spezifische Diagnose-Einträge Ereignis-ID Bedeutung 0xED12 EtherCAT: Ausfall Slave OB-StartInfo (Lokaldaten) StartEvent und Eventclass: 0xED12 DatID: 0xXXYY: XX=0x54 bei Eingangsadresse in ZInfo1, XX=0x55 bei Ausgangsadresse. YY=0x00 Station nicht verfügbar, YY=0x01 Station verfügbar (Prozessdaten) ZInfo1: 0xXXYY (XX=OldState, YY=NewState)
  • Seite 99 ZInfo2: Diagnoseadresse des Masters 0xED31 EtherCAT: Alarm Queue Overflow OB-StartInfo (Lokaldaten) StartEvent und Eventclass: 0xED31 ZInfo2: Diagnoseadresse des Masters 0xED40 ... 0xED4F Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xED50 EtherCAT: DC in Sync ZInfo1: Diagnoseadresse des Masters 0xED60...
  • Seite 100 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xEEEE CPU wurde komplett urgelöscht, da der Hochlauf nach NetzEIN nicht beendet werden konnte. 0xEF11 ... 0xEF13 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! HB300 | CPU | 014-CEF0R00 | DE | 16-03...

  • Seite 101: Mit Testfunktionen Variablen Steuern Und Beobachten

    Einsatz CPU 014 Mit Testfunktionen Variablen steuern und beobachten Ereignis-ID Bedeutung 0xEFFF Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! PK: C-Sourcemodulnummer | DatID: Zeilennummer 4.20 Mit Testfunktionen Variablen steuern und beobachten Übersicht Zur Fehlersuche und zur Ausgabe von Variablenzuständen können Sie in Ihrem Siemens SIMATIC Manager unter dem...
  • Seite 102 Einsatz CPU 014 VIPA System SLIO Mit Testfunktionen Variablen steuern und beobachten "Zielsystem Diese Testfunktion gibt den Zustand eines beliebigen Operanden è Variablen (Eingänge, Ausgänge, Merker, Datenwort, Zähler oder Zeiten) am beobachten/steuern" Ende einer Programmbearbeitung an. Diese Informationen werden aus dem entsprechenden Bereich der ausgesuchten Operanden ent- nommen.

  • Seite 103: Einsatz Ptp-Kommunikation

    Die FCs/SFCs befinden sich im Lieferumfang der CPU. Verwenden Sie FCs anstelle von SFCs Bitte beachten Sie, die SLIO CPU zeigt die speziellen VIPA-SFCs nicht an. Für Programmiertools wie z.B. Sie- mens SIMATIC Manager und TIA Portal verwenden Sie bitte die entsprechenden FCs aus der VIPA-Bibliothek.

  • Seite 104: Prinzip Der Datenübertragung

    Einsatz PtP-Kommunikation VIPA System SLIO Einsatz der RS485-Schnittstelle für PtP 5.2 Prinzip der Datenübertragung Übersicht Die Datenübertragung wird zur Laufzeit über FC/SFCs gehandhabt. Das Prinzip der Datenübertragung ist für alle Protokolle identisch und soll hier kurz gezeigt werden. Daten, die von der CPU in den entsprechenden Datenkanal geschrieben werden, werden in einen FIFO-Sendepuffer (first in first out) mit einer Größe von 2x1024Byte abgelegt und von dort...

  • Seite 105: Parametrierung

    VIPA System SLIO Einsatz PtP-Kommunikation Parametrierung > FC/SFC 216 - SER_CFG RS485 9polige SubD-Buchse RS485 n.c. M24V RxD/TxD-P (Leitung B) P24V RxD/TxD-N (Leitung A) n.c. Anschluss 5.4 Parametrierung 5.4.1 FC/SFC 216 - SER_CFG Beschreibung Die Parametrierung erfolgt zur Laufzeit unter Einsatz des FC/SFC 216 (SER_CFG).
  • Seite 106 Einsatz PtP-Kommunikation VIPA System SLIO Parametrierung > FC/SFC 216 - SER_CFG Parameter Parameter Deklaration Datentyp Beschreibung PROTOCOL BYTE 1=ASCII, 2=STX/ETX, 3=3964R PARAMETER Zeiger zu den Protokoll-Parametern BAUDRATE BYTE Nr. der Baudrate CHARLEN BYTE 0=5Bit, 1=6Bit, 2=7Bit, 3=8Bit PARITY BYTE 0=Non, 1=Odd, 2=Even...
  • Seite 107 VIPA System SLIO Einsatz PtP-Kommunikation Parametrierung > FC/SFC 216 - SER_CFG DBB3: ETX2 BYTE (2. Ende-Zeichen in hexadezi- maler Form) DBW4: TIMEOUT WORD (max. zeitlicher Abstand zwi- schen 2 Telegrammen) Das Zeichen für Start bzw. Ende sollte immer ein Wert kleiner 20 sein, ansonsten wird das Zeichen ignoriert! Tragen Sie immer für nicht benutzte Zeichen FFh ein!

  • Seite 108: Beschreibung

    Fehler 809Ah Schnittstelle ist nicht vorhanden bzw. Schnittstelle wird für PROFIBUS verwendet. Bei der VIPA System SLIO-CPU und FeatureSet PTP_NO ist nur das ASCII Protokoll konfigurierbar. Wird ein anderes Protokoll ausgewählt wird der FC/SFC 216 ebenfalls mit diesem Fehlercode verlassen.

  • Seite 109: Kommunikation

    VIPA System SLIO Einsatz PtP-Kommunikation Kommunikation > FC/SFC 217 - SER_SND 5.5 Kommunikation 5.5.1 Übersicht Die Kommunikation erfolgt über die Sende- und Empfangsbausteine FC/SFC 217 (SER_SND) und FC/SFC 218 (SER_RCV). Die FCs/ SFCs befinden sich im Lieferumfang der CPU. 5.5.2 FC/SFC 217 - SER_SND Beschreibung Mit diesem Baustein werden Daten über die serielle Schnittstelle...
  • Seite 110 Einsatz PtP-Kommunikation VIPA System SLIO Kommunikation > FC/SFC 217 - SER_SND Fehler- Beschreibung code 20xxh Protokoll wurde fehlerfrei ausgeführt mit xx-Bitmuster für Diagnose 7001h Daten liegen im internen Puffer - aktiv (busy) 7002h Transfer - aktiv 80xxh Protokoll wurde fehlerhaft ausgeführt mit xx-Bitmuster für...
  • Seite 111 VIPA System SLIO Einsatz PtP-Kommunikation Kommunikation > FC/SFC 217 - SER_SND Wert Beschreibung 9001h Daten sind zu lang (>1024Byte) 9002h Daten sind zu kurz (0Byte) Fehler- Beschreibung code 2000h Senden fertig ohne Fehler 8080h Empfangspuffer voll (kein Platz für Quittung) 8090h Quittungsverzugszeit überschritten...
  • Seite 112 Einsatz PtP-Kommunikation VIPA System SLIO Kommunikation > FC/SFC 217 - SER_SND Prinzip der Program- Nachfolgend soll kurz die Struktur zur Programmierung eines Sende- mierung auftrags für die verschiedenen Protokolle gezeigt werden. 3964R HB300 | CPU | 014-CEF0R00 | DE | 16-03...
  • Seite 113 VIPA System SLIO Einsatz PtP-Kommunikation Kommunikation > FC/SFC 217 - SER_SND USS / Modbus ASCII / STX/ETX HB300 | CPU | 014-CEF0R00 | DE | 16-03...

  • Seite 114: Fc/Sfc 218 - Ser_Rcv

    Einsatz PtP-Kommunikation VIPA System SLIO Kommunikation > FC/SFC 218 - SER_RCV 5.5.3 FC/SFC 218 - SER_RCV Beschreibung Mit diesem Baustein werden Daten über die serielle Schnittstelle empfangen. Bei den Protokollen USS und Modbus können Sie durch Aufruf des FC/SFC 218 SER_RCV nach einem SER_SND das Quittungstele- gramm auslesen.
  • Seite 115 VIPA System SLIO Einsatz PtP-Kommunikation Kommunikation > FC/SFC 218 - SER_RCV STX/ETX Fehler Beschreibung over- Das empfangene Telegramm übersteigt die Größe flow des Empfangspuffers. char Es wurde ein Zeichen außerhalb des Bereichs 20h ... 7Fh empfangen. over- Der Puffer ist voll.

  • Seite 116: Protokolle Und Prozeduren

    Einsatz PtP-Kommunikation VIPA System SLIO Protokolle und Prozeduren Prinzip der Program- Nachfolgend sehen Sie die Grundstruktur zur Programmierung eines mierung Receive-Auftrags. Diese Struktur können Sie für alle Protokolle ver- wenden. 5.6 Protokolle und Prozeduren Übersicht Die CPU unterstützt folgende Protokolle und Prozeduren: ASCII-Übertragung...
  • Seite 117 VIPA System SLIO Einsatz PtP-Kommunikation Protokolle und Prozeduren Sollen Daten von der Peripherie eingelesen werden, muss das Start-Zeichen vorhanden sein, anschließend folgen die zu übertra- genden Zeichen. Danach muss das Ende-Zeichen vorliegen. Abhängig von der Byte-Breite können folgende ASCII-Zeichen übertragen werden: 5Bit: nicht zulässig: 6Bit: 20...3Fh, 7Bit: 20...7Fh, 8Bit: 20...FFh.
  • Seite 118 Einsatz PtP-Kommunikation VIPA System SLIO Protokolle und Prozeduren 3964 Die Prozedur 3964R steuert die Datenübertragung bei einer Punkt- zu-Punkt-Kopplung zwischen der CPU und einem Kommunikations- partner. Die Prozedur fügt bei der Datenübertragung den Nutzdaten Steuerzeichen hinzu. Durch diese Steuerzeichen kann der Kommuni- kationspartner kontrollieren, ob die Daten vollständig und fehlerfrei...
  • Seite 119 VIPA System SLIO Einsatz PtP-Kommunikation Protokolle und Prozeduren Single-Master-System Maximal 32 Teilnehmer Einfacher, sicherer Telegrammrahmen Es gilt: Am Bus können 1 Master und max. 31 Slaves angebunden sein. Die einzelnen Slaves werden vom Master über ein Adresszeichen im Telegramm angewählt.

  • Seite 120: Unterstützte Modbus-Protokolle

    Einsatz PtP-Kommunikation VIPA System SLIO Modbus - Funktionscodes Modbus Das Protokoll Modbus ist ein Kommunikationsprotokoll, das eine hierarchische Struktur mit einem Master und mehreren Slaves festlegt. Physikalisch arbeitet Modbus über eine serielle Halbduplex-Ver- bindung. Es treten keine Buskonflikte auf, da der Master immer nur mit einem Slave kommunizieren kann.
  • Seite 121 Mit 0x und 1x haben Sie Zugriff auf digitale Bit-Bereiche und mit 3x und 4x auf analoge Wort-Bereiche. Da aber bei den CPs von VIPA keine Unterscheidung zwischen Digital- und Analogdaten stattfindet, gilt folgende Zuordnung: 0x - Bit-Bereich für Ausgabe-Daten des Masters Zugriff über Funktions-Code 01h, 05h, 0Fh...
  • Seite 122 Einsatz PtP-Kommunikation VIPA System SLIO Modbus - Funktionscodes Übersicht Mit folgenden Funktionscodes können Sie von einem Modbus-Master auf einen Slave zugreifen. Die Beschreibung erfolgt immer aus Sicht des Masters: Code Befehl Beschreibung Read n Bits n Bit lesen von Master-Ausgabe-Bereich 0x...
  • Seite 123 VIPA System SLIO Einsatz PtP-Kommunikation Modbus - Funktionscodes Prüfsumme CRC, RTU, Die aufgezeigten Prüfsummen CRC bei RTU- und LRC bei ASCII- Modus werden automatisch an jedes Telegramm angehängt. Sie werden nicht im Datenbaustein angezeigt. Read n Bits 01h, 02h Code 01h: n Bit lesen von Master-Ausgabe-Bereich 0x...
  • Seite 124 Einsatz PtP-Kommunikation VIPA System SLIO Modbus - Funktionscodes Write 1 Bit 05h Code 05h: 1 Bit schreiben in Master-Ausgabe-Bereich 0x Eine Zustandsänderung erfolgt unter "Zustand Bit" mit folgenden Werten: "Zustand Bit" = 0000h ® Bit = 0 "Zustand Bit" = FF00h ® Bit = 1...
  • Seite 125 VIPA System SLIO Einsatz PtP-Kommunikation Modbus - Funktionscodes Write n Bits 0Fh Code 0Fh: n Bit schreiben in Master-Ausgabe-Bereich 0x Bitte beachten Sie, dass die Anzahl der Bits zusätzlich in Byte anzu- geben sind. Kommandotelegramm Slave- Funk- Adresse Anzahl Anzahl Daten 1.

  • Seite 126: Optional: Profibus-Kommunikation

    Damit Sie die MPI(PB)-Schnittstelle X3 in die PROFIBUS- Funktionalität umschalten können, müssen Sie die ent- sprechende Bus-Funktionalität mittels einer VSC-Spei- cherkarte von VIPA aktivieren. Durch Stecken der VSC- Speicherkarte und anschließendem Urlöschen wird die Funktion aktiviert. Ä "Übersicht" auf Seite 80...

  • Seite 127: Schnelleinstieg

    Damit Sie die MPI(PB)-Schnittstelle X3 in die PROFIBUS- Funktionalität umschalten können, müssen Sie die ent- sprechende Bus-Funktionalität mittels einer VSC-Spei- cherkarte von VIPA aktivieren. Durch Stecken der VSC- Speicherkarte und anschließendem Urlöschen wird die Funktion aktiviert. Ä "Übersicht" auf Seite 80...

  • Seite 128: Bus-Funktionalität Mittels Vsc Aktivieren

    Optional: PROFIBUS-Kommunikation VIPA System SLIO Hardware-Konfiguration - CPU Mit dem Siemens SIMATIC Manager ist die CPU 014 von VIPA als CPU 315-2 PN/DP (315-2EH14-0AB00 V3.2) zu projektieren! Über das Submodul X1 (MPI/DP) projektieren und ver- netzen Sie den integrierten PROFIBUS-DP-Master (X3).

  • Seite 129: Einsatz Als Profibus-Dp-Master

    VIPA System SLIO Optional: PROFIBUS-Kommunikation Einsatz als PROFIBUS-DP-Master 6.5 Einsatz als PROFIBUS-DP-Master Voraussetzung Die zuvor beschriebene Hardware-Konfiguration ist durchgeführt. Vorgehensweise Öffnen Sie den Eigenschaften-Dialog der DP-Schnittstelle, indem Sie auf "MPI/DP" doppelklicken. Stellen Sie unter Schnittstelle: Typ "PROFIBUS" ein. Vernetzen Sie mit PROFIBUS und geben Sie eine Adresse (vor- zugsweise 2) vor.

  • Seite 130: Einsatz Als Profibus-Dp-Slave

    Optional: PROFIBUS-Kommunikation VIPA System SLIO Einsatz als PROFIBUS-DP-Slave 6.6 Einsatz als PROFIBUS-DP-Slave Schnelleinstieg Nachfolgend ist der Einsatz des PROFIBUS-Teils als "intelligenter" DP-Slave an Master-Systemen beschrieben, welche ausschließlich im Siemens SIMATIC Manager projektiert werden können. Folgende Schritte sind hierzu erforderlich: Projektieren Sie eine Station mit einer CPU mit der Betriebsart DP-Slave.
  • Seite 131 VIPA System SLIO Optional: PROFIBUS-Kommunikation Einsatz als PROFIBUS-DP-Slave Projektierung der Fügen Sie eine weitere Station ein und projektieren Sie eine Master-Seite CPU. Bezeichnen Sie die Station als "...DP-Master". Binden Sie gemäß Ihrem Hardwareaufbau Ihre Module ein. Öffnen Sie den Eigenschaften-Dialog der DP-Schnittstelle der CPU, indem Sie auf "MPI/DP"...

  • Seite 132: Profibus-Aufbaurichtlinien

    Optional: PROFIBUS-Kommunikation VIPA System SLIO PROFIBUS-Aufbaurichtlinien 6.7 PROFIBUS-Aufbaurichtlinien PROFIBUS allgemein Ein PROFIBUS-DP-Netz darf nur in Linienstruktur aufgebaut werden. PROFIBUS-DP besteht aus mindestens einem Segment mit min- destens einem Master und einem Slave. Ein Master ist immer in Verbindung mit einer CPU einzusetzen.
  • Seite 133 EasyConn Busan- schlussstecker In PROFIBUS werden alle Teilnehmer parallel verdrahtet. Hierzu ist das Buskabel durchzuschleifen. Unter der Best.-Nr. 972-0DP10 erhalten Sie von VIPA den Stecker "EasyConn". Dies ist ein Busan- schlussstecker mit zuschaltbarem Abschlusswiderstand und integ- rierter Busdiagnose. Maße in mm 0°...

  • Seite 134: Verdrahtung

    Standard PROFIBUS-Leitung Typ A (EN50170). Ab Ausgabestand 5 können auch hochflexible Bus-Kabel verwendet werden: Lapp Kabel Best.-Nr.: 2170222, 2170822, 2170322. Von VIPA erhalten Sie unter der Best.-Nr. 905-6AA00 das "EasyStrip" Abisolierwerkzeug, das Ihnen den Anschluss des EasyConn-Steckers sehr vereinfacht. Maße in mm Leitungsabschluss mit Auf dem "EasyConn"...

  • Seite 135: Inbetriebnahme Und Anlaufverhalten

    VIPA System SLIO Optional: PROFIBUS-Kommunikation Inbetriebnahme und Anlaufverhalten Montage Lösen Sie die Schraube. Klappen Sie die Kontaktabdeckung hoch. Stecken Sie beide Adern in die dafür vorgesehenen Öffnungen (Farbzuordnung wie unten beachten!). Bitte beachten Sie, dass zwischen Schirm und Datenleitungen kein Kurzschluss entsteht! Schließen Sie die Kontaktabdeckung.
  • Seite 136 Optional: PROFIBUS-Kommunikation VIPA System SLIO Inbetriebnahme und Anlaufverhalten Master-Verhalten bei CPU-RUN Der Master sendet an alle angebundenen Slaves das Global Con- trol Kommando "Operate" und zeigt dies durch Leuchten der DE- LED an. Alle angebundenen Slaves bekommen zyklisch ein Ausgangstele- gramm mit aktuellen Ausgabedaten gesendet.

  • Seite 137: Projektierung Im Tia Portal

    7.1 TIA Portal - Arbeitsumgebung 7.1.1 Allgemein Allgemein In diesem Teil wird die Projektierung der VIPA CPU im Siemens TIA Portal gezeigt. Hier soll lediglich der grundsätzliche Einsatz des Sie- mens TIA Portals in Verbindung mit der VIPA CPU gezeigt werden.

  • Seite 138: Projektansicht

    Installation GSDML SLIO CPU für PROFINET Projektierung Siemens CPU Anbindung SLIO CPU als PROFINET-IO-Device Installation GSDML Die Installation des PROFINET-IO-Devices "VIPA SLIO CPU" im SLIO CPU für Hardware-Katalog erfolgt nach folgender Vorgehensweise: PROFINET Gehen Sie in den Service-Bereich von www.vipa.com.
  • Seite 139 Sie im Hardware-Katalog bei "Filter" den Haken entfernen. Projektierung Siemens Im Siemens TIA Portal ist die VIPA CPU als CPU 315-2 PN/DP (6ES7 315-2EH14-0AB0 V3.2) von Siemens zu projektieren. Starten Sie das Siemens TIA Portal. Erstellen sie in der Portalansicht mit "Neues Projekt erstellen"...

  • Seite 140: Geräteübersicht

    PROFINET-Schnitt- Schnittstelle stelle Einstellung Standard Da die CPU von VIPA als Siemens-CPU projektiert wird, erfolgt auch CPU-Parameter die Parametrierung der nicht VIPA-spezifischen Parameter über die Siemens-CPU. Zur Parametrierung klicken Sie im Projektbereich bzw. in der Geräteübersicht auf den CPU-Teil. Daraufhin werden die Parameter des CPU-Teils im Eigenschaften-Dialog aufgeführt.

  • Seite 141: Tia Portal - Hardware-Konfiguration - Ethernet-Pg/Op-Kanal

    VIPA System SLIO Projektierung im TIA Portal TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal Wählen Sie in der Netzsicht das IO-Device "VIPA SLIO CPU..." an und wechseln Sie in die Geräteübersicht. ð In der Geräteübersicht des PROFINET-IO-Device "VIPA SLIO CPU" ist auf Steckplatz 0 die CPU bereits vorplatziert.
  • Seite 142 Projektierung im TIA Portal VIPA System SLIO TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal Verbinden Sie die Ethernet-Buchse (X1) des Ethernet-PG/OP- Kanals mit Ethernet. Schalten Sie die Spannungsversorgung ein. ð Nach kurzer Hochlaufzeit ist der CP bereit für die Kommuni- kation. Er besitzt ggf. noch keine IP-Adressdaten und erfor- dert eine Urtaufe.
  • Seite 143 VIPA System SLIO Projektierung im TIA Portal TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal Bestätigen Sie mit [IP-Adresse zuweisen] Ihre Eingabe. ð Direkt nach der Zuweisung ist der Ethernet-PG/OP-Kanal über die angegebenen IP-Adress-Daten online erreichbar. Der Wert bleibt bestehen, solange dieser nicht neu zuge- wiesen, mit einer Hardware-Projektierung überschrieben...

  • Seite 144: Tia Portal - Hardware-Konfiguration - I/O-Module

    CP 343-1 7.4 TIA Portal - Hardware-Konfiguration - I/O-Module Hardware-Konfiguration Binden Sie in der Geräteübersicht des PROFINET-IO-Device "VIPA der Module SLIO CPU" ab Steckplatz 1 Ihre System SLIO Module in der gesteckten Reihenfolge ein. Gehen Sie hierzu in den Hardware- Katalog und ziehen Sie das entsprechende Modul auf die entspre- chende Position in der Geräteübersicht.

  • Seite 145: Tia Portal - Vipa-Bibliothek Einbinden

    7.5 TIA Portal - VIPA-Bibliothek einbinden Übersicht Die VIPA-spezifischen Bausteine finden Sie im "Service"-Bereich auf www.vipa.com unter Downloads > VIPA LIB als Bibliothek zum Download. Die Bibliothek liegt als gepackte zip-Datei Fx000020_V... vor. Sobald Sie VIPA-spezifische Bausteine verwenden möchten, sind diese in Ihr Projekt zu importieren.
  • Seite 146 Projektierung im TIA Portal VIPA System SLIO TIA Portal - Projekt transferieren Transfer über MPI Aktuell werden die VIPA Programmierkabel für den Transfer über MPI nicht unterstützt. Dies ist ausschließlich über Programmierkabel von Siemens möglich. Stellen Sie mit dem entsprechenden Programmierkabel eine Verbindung über MPI mit ihrer CPU her.
  • Seite 147 VIPA System SLIO Projektierung im TIA Portal TIA Portal - Projekt transferieren Transfer über Speicher- Die Speicherkarte dient als externes Speichermedium. Es dürfen sich karte mehrere Projekte und Unterverzeichnisse auf einer Speicherkarte befinden. Bitte beachten Sie, dass sich Ihre aktuelle Projektierung im Root-Verzeichnis befindet und einen der folgenden Dateinamen hat: S7PROG.WLD...
