Konfigurieren mit dem Web Based Management
5.3 Das Menü "Information"
5.3.7.3

Ring Redundancy

Informationen zur Ring-Redundanz

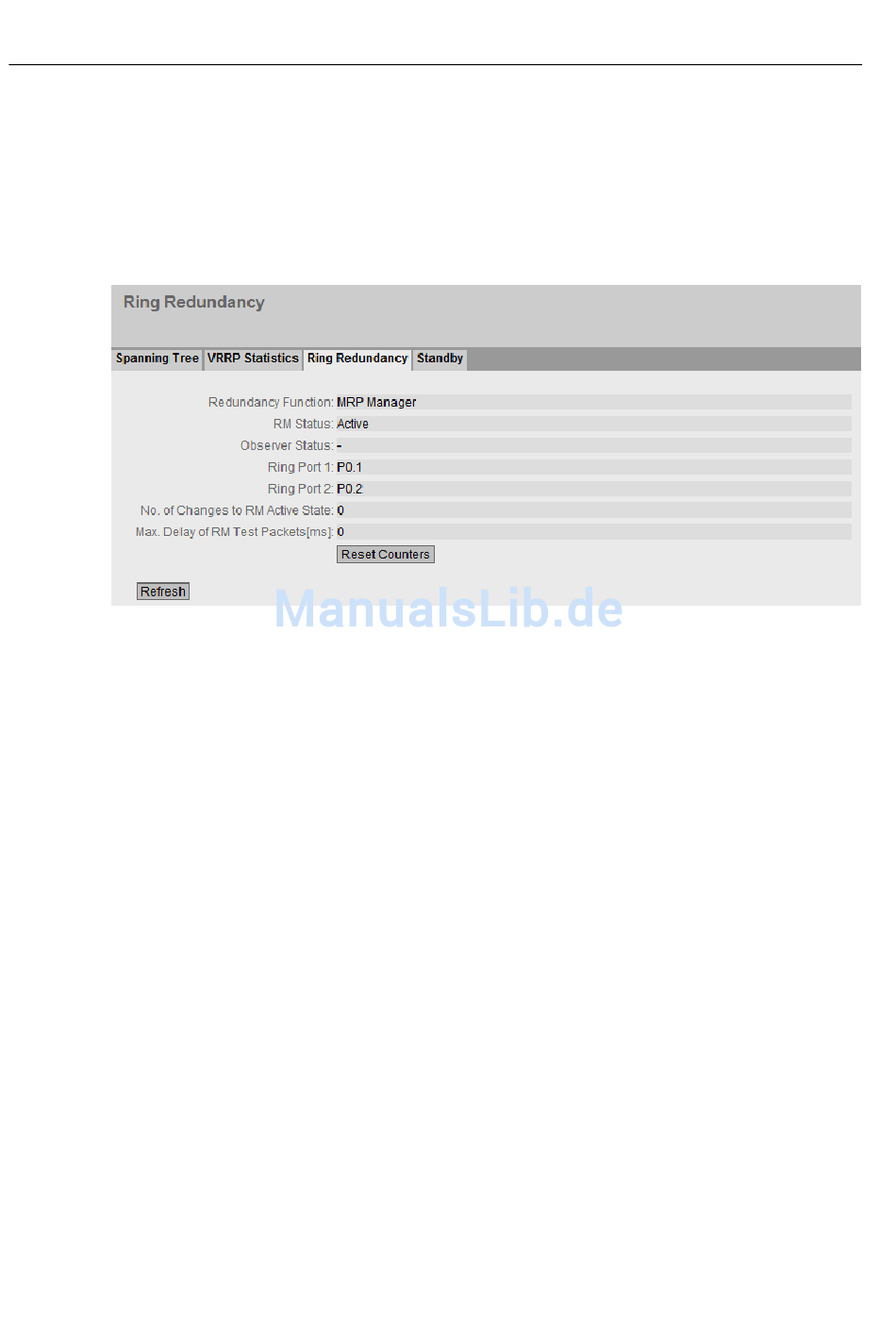

Unter diesem Reiter erhalten Sie Informationen zum Status des Gerätes bezogen auf Ring-
Redundanz. Die Textfelder dieser Seite sind nur lesbar.
Die Tabelle gliedert sich in folgende Spalten:
● Redundancy Function
Die Spalte "Redundancy Function" zeigt die Rolle des Geräts innerhalb des Rings an:
– No Ring Redundancy (off)
– HRP Client
– HRP Manager
– MRP Client
– MRP Manager
78
Der IE-Switch arbeitet ohne Redundanz-Funktion.
Der IE-Switch arbeitet als HRP Client.
Der IE-Switch arbeitet als HRP Manager.
Der IE-Switch arbeitet als MRP Client.
Der IE-Switch arbeitet als MRP Manager.
