Inhaltsbereich (4)
Der Inhaltsbereich enthält eine Grafik des Geräts. Die Grafik ist dynamisch. Das Grundgerät
ist immer abgebildet. Wenn Extender/Medienmodule mit dem Grundgerät verbunden sind,
werden diese zusätzlich angezeigt.

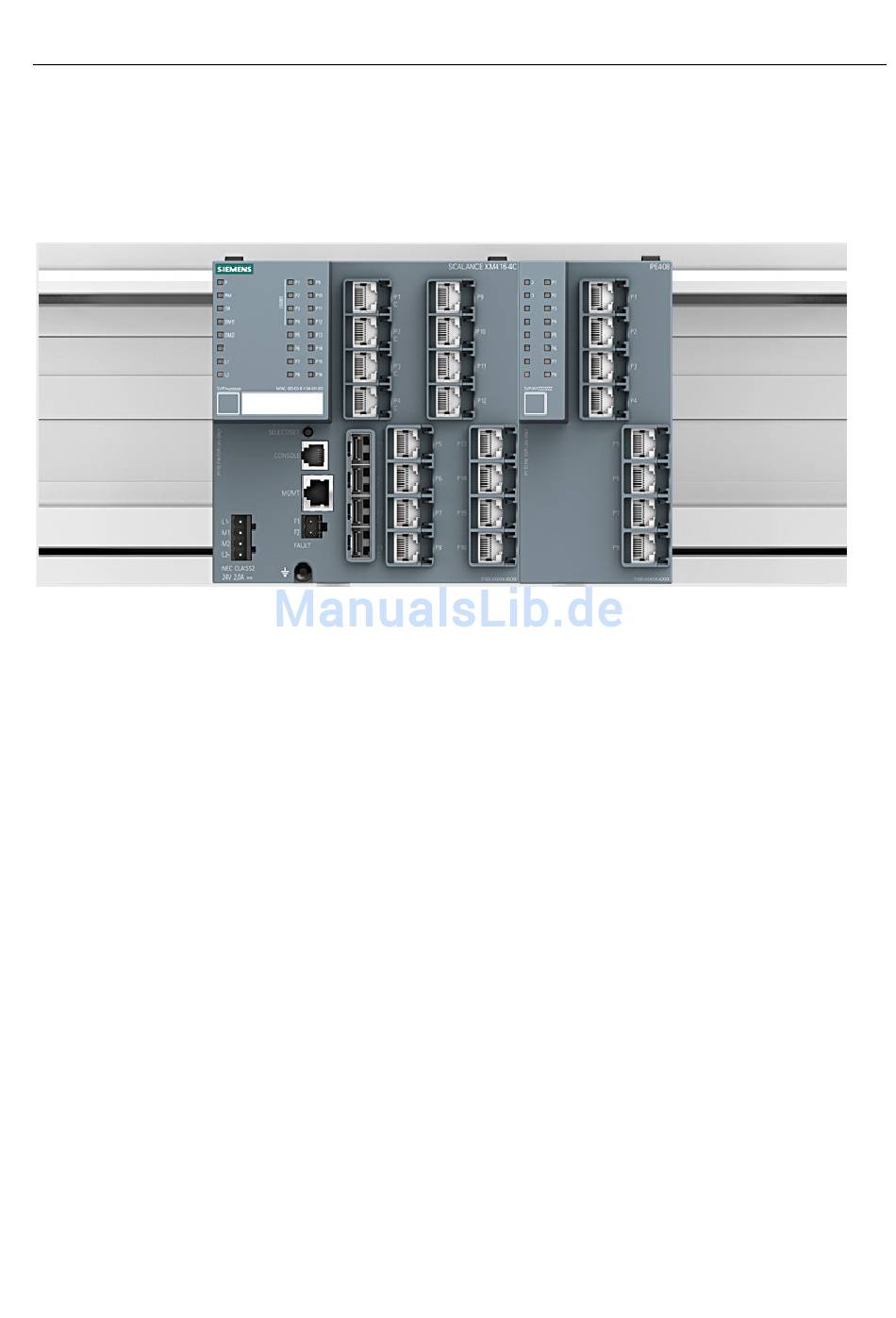

Bild 5-1 Beispiel eines Gerätebildes: SCALANCE XM416-4C mit einem Port Extender PE408
Unter dem Gerätebild wird Folgendes angezeigt:
● PNIO Name of Station
● System Name
● Device Type
● PNIO AR Status
● Power Line 1 / Power Line 2
SCALANCE XM-400/XR-500 Web Based Management
Projektierungshandbuch, 05/2014, C79000-G8900-C248-07
Zeigt den PROFINET IO-Gerätenamen an.
Zeigt den Namen des Geräts an.
Zeigt die Typenbezeichnung des Geräts an.
Zeigt den PROFINET IO Application Relation Status an.
– Online
Zu einem PROFINET IO Controller besteht eine Verbindung. Der PROFINET IO
Controller hat seine Konfigurationsdaten das Gerät geladen. Das Gerät kann
Statusdaten zum PROFINET IO Controller senden.
In diesem Zustand sind die Parameter, die über den PROFINET IO Controller
eingestellt werden, nicht am Gerät konfigurierbar.
– Offline
Zu einem PROFINET IO Controller besteht keine Verbindung.
– Up
Die Versorgungsspannung 1 bzw. 2 liegt an
– Down
Die Versorgungsspannung 1 bzw. 2 liegt nicht an oder die zulässige Spannung ist
unterschritten.
Konfigurieren mit dem Web Based Management
5.3 Das Menü "Information"
